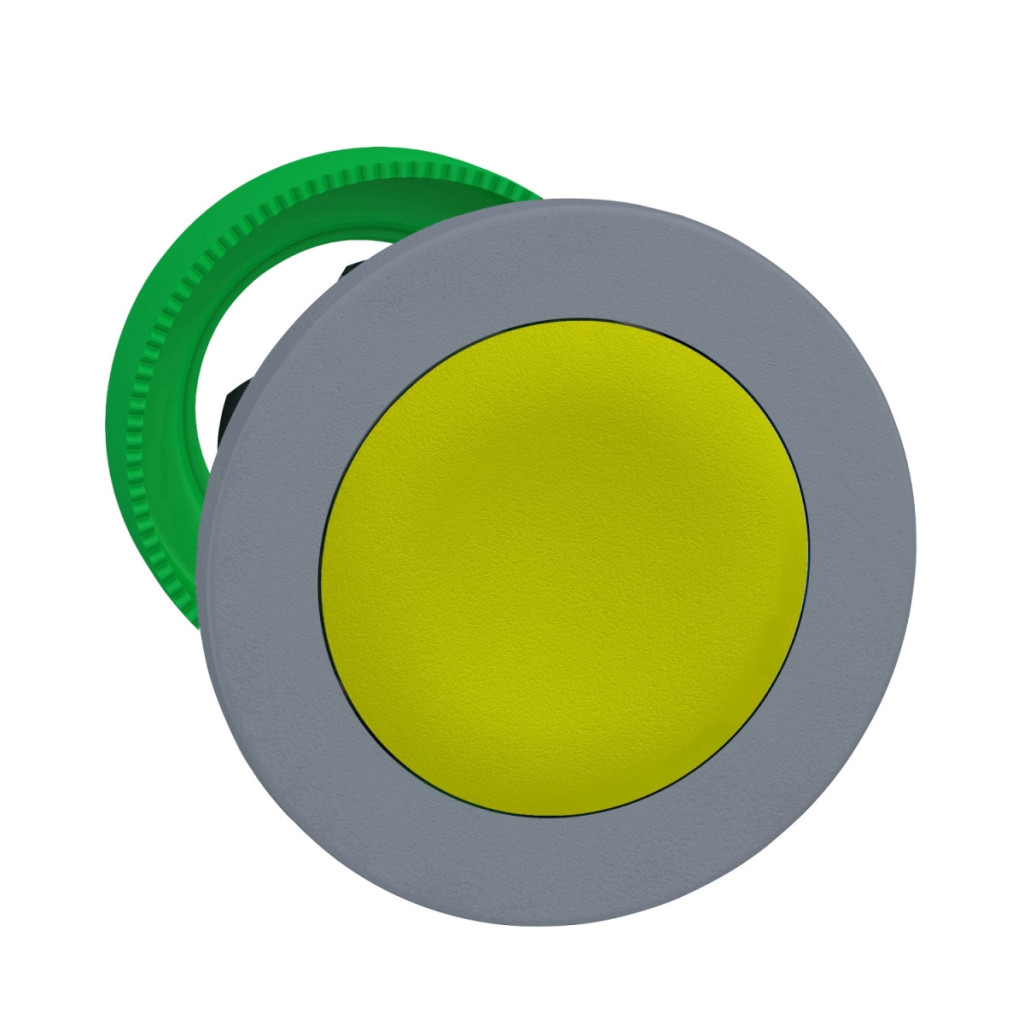

Familia de produse Schneider Electric Harmony XB5 ZB5FH05C0 cu buton apăsat este un element de control industrial de înaltă fiabilitate și calitate, care oferă o soluție ideală pentru diverse sarcini de automatizare și control. Acest buton apăsat este o componentă de bază importantă a sistemului modular oferit de Schneider Electric, care se remarcă pe piață prin versatilitate și durabilitate. ZB5FH05C0 este un buton apăsat-apăsat încastrat, cu suprafață de acționare galbenă și margine din plastic gri. Cu un diametru de montare de 30 mm, este compatibil cu majoritatea panourilor de control industriale și a interfețelor de operare standard. Butonul are un design rotund, fără marcaje, ceea ce permite personalizarea acestuia cu marcaje sau simboluri unice pentru o varietate de aplicații. Caracteristicile tehnice speciale ale butonului includ un grad de protecție IP66/IP67, care oferă o rezistență excepțională la praf și apă. Acest lucru este deosebit de important în mediile industriale în care echipamentele sunt expuse la condiții dure. Dispozitivul poate rezista, de asemenea, la spălarea cu presiune înaltă la 55 °C și 0,1 m de la o presiune de până la 7.000.000 Pa, evidențiind designul său robust. Durabilitatea sa mecanică este de 500.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Capul butonului ZB5FH05C0 poate fi utilizat într-o varietate de configurații pentru diferite ansambluri electrice. Acesta acceptă codurile electrice C11, C15, SF1 și C9, care pot fi utilizate cu diferite configurații de blocuri de contact pentru unitățile montate frontal. Dispozitivul are o gamă largă de temperaturi de funcționare, de la -40 la +70 °C, permițând o funcționare fiabilă chiar și în condiții de mediu extreme. Nivelul de rezistență la impact IK03 și conformitatea cu diverse standarde (UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1) consolidează și mai mult calitatea și fiabilitatea produsului. Dimensiunile capului butonului sunt proiectate cu precizie: 37 mm lățime, 37 mm înălțime și 30 mm adâncime. Produsul este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, permițând personalizarea acestuia pentru diferite cerințe de aplicare. Butonul ZB5FH05C0 este ideal pentru utilizarea în medii industriale în care fiabilitatea, durabilitatea și protecția împotriva apei și prafului sunt importante, cum ar fi liniile de producție, echipamentele de procesare sau alte sisteme de control industrial. Diametrul de montare de 30,5 mm și grosimea de montare de 1-6 mm permit instalarea ușoară în panouri de diferite grosimi.
Schneider Electric Harmony XB5 - ZB5FH05C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton neiluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic acoperit cu strat gri
Diametru de montare: 30,5 mm
Design cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip de acționare: Push-push
Profil de acționare: Galben, încastrat, nemarcat
Dimensiuni și caracteristici mecanice
Lățime totală: 37 mm
Înălțime totală: 37 mm
Adâncime totală: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Grosime de prindere: 1-6 mm
Caracteristici electrice
Cod de asamblare electrică: C11 (se pot monta max. 3 contacte pe panoul frontal cu blocuri individuale)
C15 (se poate monta max. 1 contact pe panoul frontal cu blocuri individuale)
SF1 (max. 3 contacte pe panoul frontal cu blocuri individuale)
C9 (max. 3 contacte pe panoul frontal cu blocuri individuale)
Caracteristici de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Nivel de protecție IP: IP66 (conform IEC 60529)
IP67 (conform IEC 60529)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Nivel de rezistență la impact IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la vibrații și impact
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală (conform IEC 60068-2-27)
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală (conform IEC 60068-2-27)
25 gn (durată = 6 ms) 1000 de curse pe fiecare axă (conform IEC 60068-2-27)
Rezistență la vibrații: 5 gn (f = 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f = 2...10 Hz) conform IEC 60068-2-6
