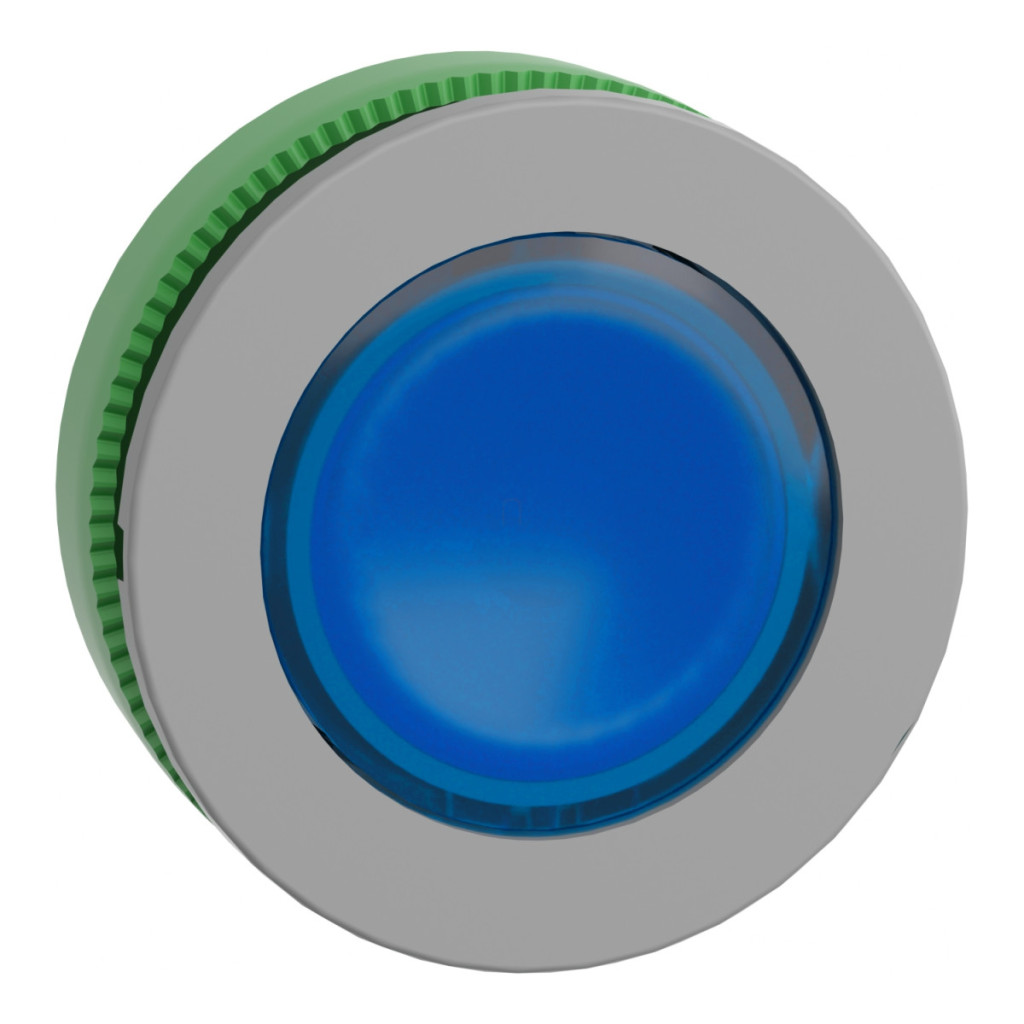

Seria Schneider Electric Harmony XB5 ZB5FH063C0 este un buton albastru, montat la nivel, iluminat, compatibil cu blocurile LED universale. Acest element de control industrial de calitate superioară este alegerea perfectă pentru aplicații în care fiabilitatea și durabilitatea sunt cerințe esențiale. Capul butonului ZB5FH063C0 are o margine din plastic gri și poate fi montat într-o gaură cu diametrul de 30,5 mm. Butonul este acționat prin apăsare, ceea ce înseamnă că atât acționarea, cât și eliberarea se efectuează prin apăsare. Suprafața albastră, nemarcată a butonului este încastrată, oferind o manevrare ergonomică și un aspect modern pentru panourile de control. Componenta este un element de bază al familiei de produse Harmony XB5 și poate fi utilizată cu blocuri LED universale, ceea ce o face flexibilă pentru o varietate de necesități de iluminat. Parametrii tehnici ai ZB5FH063C0 garantează o calitate excepțională și o durată lungă de viață. Durata de viață mecanică a butonului este de 500.000 de cicluri, ceea ce înseamnă o fiabilitate excepțională chiar și în medii industriale. Poate fi utilizat cu mai multe configurații electrice: C11 (max. 3 contacte per bloc), C15 (max. 1 contact per bloc), SF1 (max. 3 contacte per bloc) și C9 (max. 3 contacte per bloc) conform codurilor. Produsul are protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă că este complet rezistent la praf și protejat împotriva jeturilor puternice de apă și poate rezista chiar și la imersia temporară în apă. Rezistența la impact IK03 (conform IEC 50102) sporește și mai mult durabilitatea produsului. Butonul are o rezistență specială la spălarea cu apă sub presiune (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Rezistența sa la vibrații este remarcabilă: 5 gn (f=10...500 Hz) și 2 mm vârf la vârf (f=2...10 Hz) conform IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă: 30 gn (18 ms), 50 gn (11 ms) și 25 gn (6 ms, 1000 de impacturi pe fiecare axă). Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Produsul este listat UL și certificat CSA, ceea ce garantează o calitate ridicată și conformitatea cu standardele internaționale. La instalarea ZB5FH063C0, este important de reținut că grosimea de prindere poate fi între 1-6 mm, astfel încât poate fi montat în panouri de diferite grosimi. Dimensiunile sale exacte sunt: 37 mm lățime, 37 mm înălțime și 30 mm adâncime.
Schneider Electric Harmony XB5 - ZB5FH063C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton iluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: LED universal
Material cadru: Plastic, de culoare gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Formă cap unitate de semnalizare: Rotundă
Tip operator: Push-push
Profil operator: Albastru încastrat, nemarcat
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 in
Performanță
Durată de viață mecanică: 500.000 de cicluri
Cod compoziție electrică:
C11 (max. 3 contacte cu blocuri individuale în montarea pe panoul frontal)
C15 (max. 1 contact cu blocuri individuale în montarea pe panoul frontal)
SF1 (max. 3 contacte cu blocuri individuale în montarea pe panoul frontal)
C9 (max. 3 contacte cu blocuri individuale în montarea pe panoul frontal)
Caracteristici de mediu
Protecție împotriva spălătorilor de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Grad de protecție IK: IK03 conform IEC 50102
Interval de temperatură de funcționare: -40 până la 70 °C
Interval de temperatură de depozitare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență
Rezistență la impact: - 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27 - 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27 - 25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: - 5 gn (f= 10...500 Hz) conform IEC 60068-2-6 - 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
