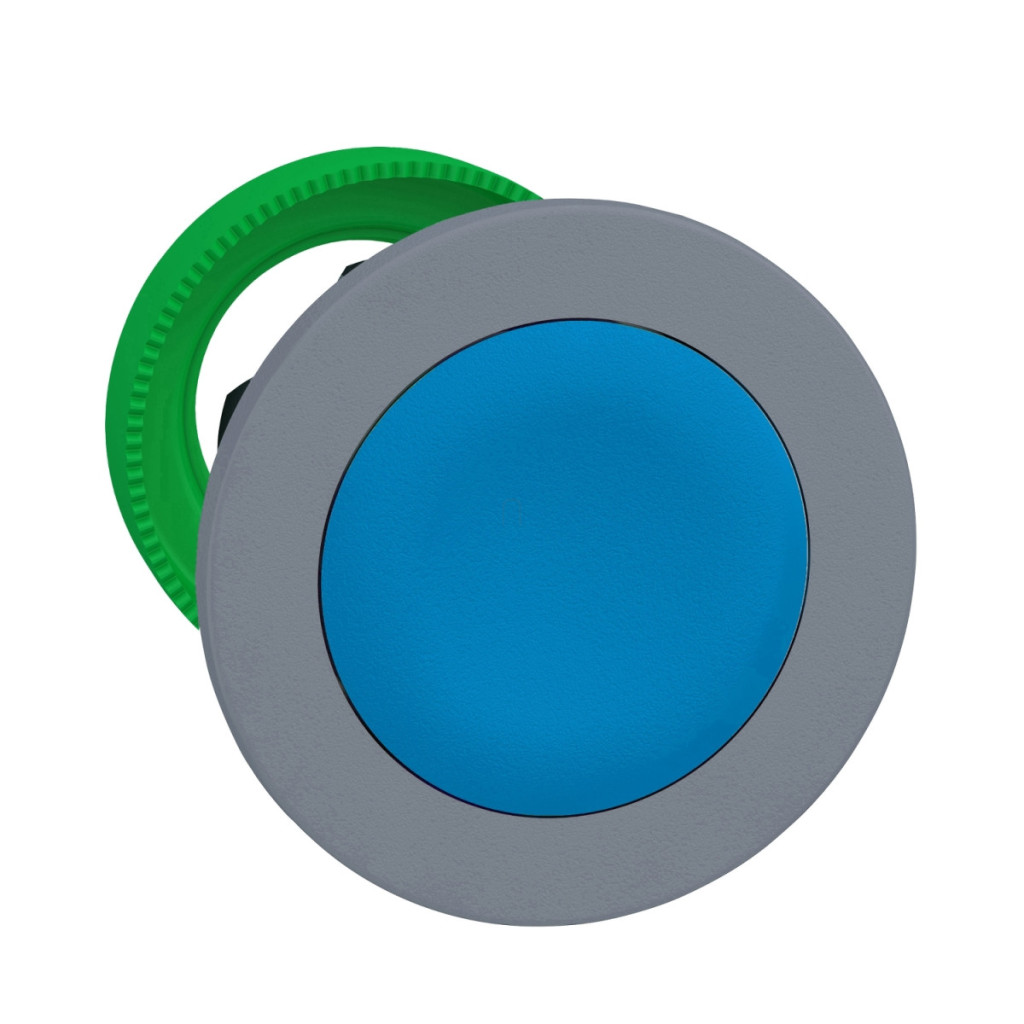

Capul butonului ZB5FH06C0 din seria Harmony XB5 de la Schneider Electric este o componentă de control industrial de calitate superioară, care oferă durabilitate și fiabilitate excepționale. Acest cap de buton din plastic albastru, montat la nivel, cu ramă gri, este o alegere excelentă pentru diverse aplicații industriale în care durata lungă de viață și protecția ridicată sunt importante. Ca parte a familiei de produse Harmony XB5, ZB5FH06C0 oferă o durabilitate mecanică remarcabilă, rezistând la până la 500.000 de cicluri de funcționare. Butonul se potrivește într-o gaură cu diametrul de 30,5 mm, fiind ușor de instalat în majoritatea panourilor de control industriale datorită dimensiunii sale standard. Butonul este de tip push-push, ceea ce înseamnă că poate fi activat prin apăsarea butonului și apoi eliberat prin apăsarea acestuia din nou. Capul rotund, albastru, nemarcat al butonului, cu margine din plastic gri, oferă un aspect estetic. Produsul este extrem de rezistent la influențele mediului și are un grad de protecție IP66 și IP67 în conformitate cu standardul IEC 60529. Acest lucru înseamnă că este complet protejat împotriva prafului și poate rezista chiar și la imersia temporară în apă fără a se deteriora. De asemenea, are un grad de rezistență la impact IK03 în conformitate cu standardul IEC 50102. Butonul este, de asemenea, foarte rezistent la spălarea cu presiune înaltă, rezistând la presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. ZB5FH06C0 poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, atât în timpul funcționării, cât și în timpul depozitării. Produsul poate fi utilizat în mai multe configurații electrice: cod C11 (<3 contacte pe bloc, montare pe panoul frontal), cod C15 (<1 contact pe bloc, montare pe panoul frontal), cod SF1 (<3 contacte pe bloc, montare pe panoul frontal) și cod C9 (<3 contacte pe bloc, montare pe panoul frontal). Este compatibil cu accesoriile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, ceea ce mărește și mai mult gama sa de aplicații. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Are certificări UL și CSA. Are o rezistență excelentă la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6 și 2 mm vârf-la-vârf (f= 2...10 Hz) tot conform IEC 60068-2-6. De asemenea, are o rezistență remarcabilă la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă, toate în conformitate cu standardul IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5FH06C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic, acoperire gri
Date tehnice
Diametru de montare: 30,5 mm
Tip cap: Design încastrat
Tip actuator: Push-push
Profil actuator: Albastru, încastrat, nemarcat
Forma capului unității de semnalizare: Rotundă
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Aspectul dispozitivului: Element de bază
Date electrice
Cod compoziție electrică: C11 <3 contacte cu blocuri individuale pentru montare pe panou frontal
C15 <1 contact cu blocuri individuale pentru montare pe panou frontal
SF1 <3 contacte cu blocuri individuale pentru montare pe panoul frontal
C9 <3 contacte cu blocuri individuale pentru montare pe panoul frontal
Categorie de supratensiune: Clasa II, conform IEC 60536
Caracteristici de mediu
Tratament de protecție: TH Temperatura aerului ambiant în timpul depozitării: -40 până la 70 °C Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență mecanică Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Caracteristici de montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
