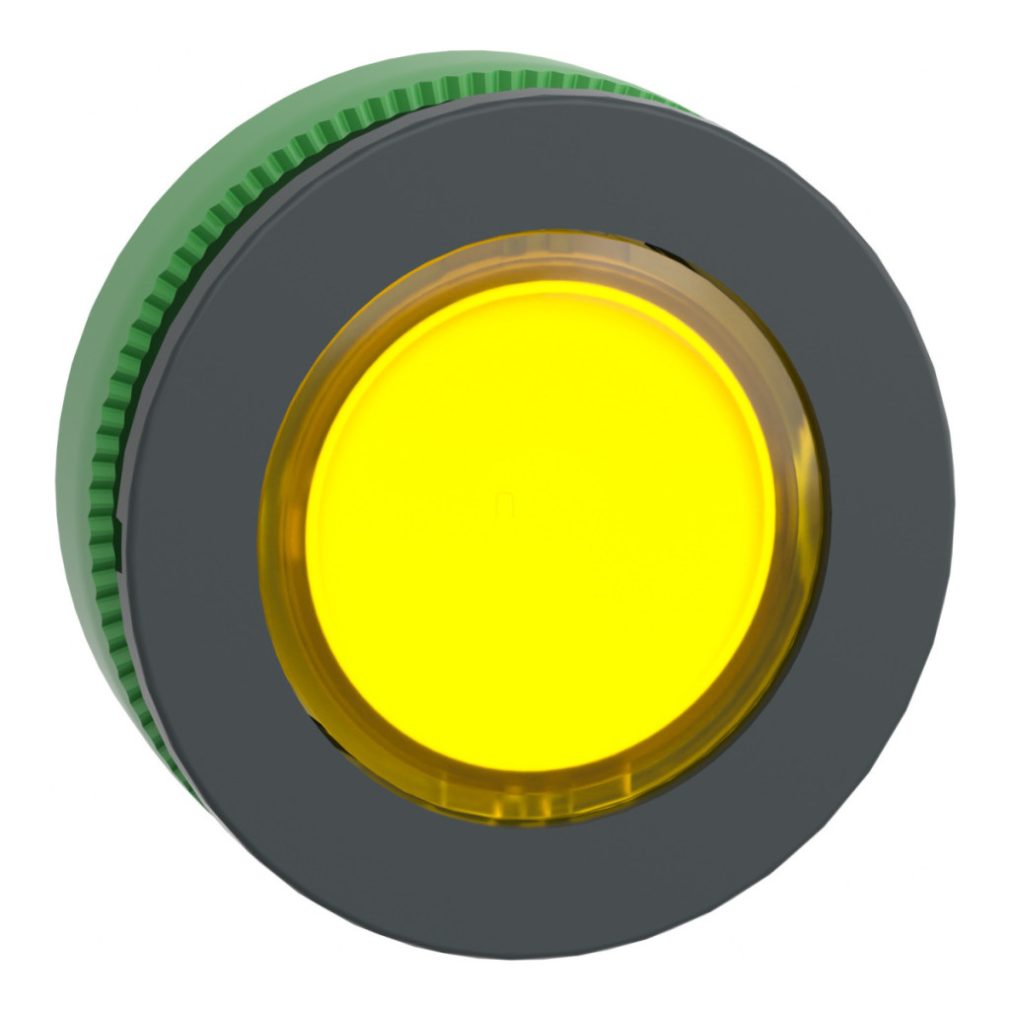

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5FH083 este un element de control industrial extrem de fiabil și ușor de utilizat, fiind alegerea perfectă pentru o varietate de aplicații de control și automatizare. Acest cap de buton galben, nemarcat, montat la nivel, face parte din seria Harmony XB5, recunoscută pe scară largă pentru designul său robust și durabilitate. ZB5FH083 este un cap de buton push-push care oferă utilizatorilor o operare intuitivă. Culoarea galbenă a indicatorului oferă o vizibilitate excelentă în diferite condiții de iluminare, fiind ideal pentru funcții de avertizare sau de atragere a atenției în medii industriale. Compatibilitatea universală a produsului cu LED-urile vă permite să îl combinați cu diferite soluții de iluminare, oferind un feedback vizual flexibil cu privire la starea mașinii sau a procesului. Conform unei note importante emise de Schneider Electric, pot apărea modificări minore ale aspectului produsului, dar acestea nu afectează funcționarea și siguranța acestuia și asigură compatibilitatea cu blocurile LED universale. Specificațiile tehnice ale capului butonului sunt impresionante: cu un diametru de montare de 30,5 mm, acesta poate fi instalat cu ușurință în deschiderile standard ale panoului. Cadrul din plastic gri închis și suprafața de control galbenă asigură un aspect estetic pe orice panou de control. Durabilitatea mecanică excepțională a produsului este dovedită de durata de viață de 500.000 de cicluri, care garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. ZB5FH083 are diferite coduri de asamblare electrică (C11, C15, SF1, C9), permițând implementarea diferitelor configurații de comutare, ceea ce îl face flexibil pentru cerințele specifice ale aplicației. Caracteristicile de mediu ale ZB5FH083 sunt remarcabile: cu o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C, acesta funcționează fiabil chiar și în condiții extreme. Gradul său de protecție este remarcabil: este conform cu IP66, IP67, IP69 și IP69K conform IEC 60529 și ISO 20653 și are, de asemenea, clasificări UL 50 E Tip 12, Tip 4, Tip 4X și Tip 13. Aceste clase de protecție ridicate asigură protecție împotriva prafului, umezelii și jeturilor de apă de înaltă presiune, permițând utilizarea butonului în medii în care se efectuează curățarea sau spălarea regulată. Are un grad de rezistență la impact IK03 conform IEC 50102 și o rezistență excelentă la vibrații și șocuri, asigurând o funcționare sigură chiar și în medii industriale supuse vibrațiilor. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este certificat UL și CSA, ceea ce îl face potrivit pentru utilizare într-o varietate de medii industriale din întreaga lume.
Schneider Electric Harmony XB5 - ZB5FH083 - buton iluminat din plastic pentru montare încastrată, Ø30, galben, buton push-push date tehnice
Caracteristici produs
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate produs: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Apăsare-apăsare
Profil acționare: Galben încastrat, nemarcat
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Grosime de prindere: 1-6 mm
Caracteristici de performanță
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11 (<3 contacte pentru blocuri individuale montate din față)
C15 (<1 contact pentru blocuri individuale montate din față)
SF1 (<3 contacte pentru blocuri individuale montate din față)
C9 (pentru blocuri individuale cu <3 contacte montate pe panoul frontal)
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP
IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență și certificări
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
