Butonul încastrat Schneider Electric Harmony XB5 seria ZB5FH0C0 este o alegere excelentă pentru sisteme de comutare industriale, panouri de control și echipamente automatizate. Acest buton rotund cu diametrul de 30 mm reprezintă fiabilitatea și precizia familiei de produse Harmony. ZB5FH0C0 este un buton din plastic, de culoare gri, fără capac, cu design încastrat. Este compatibil cu produsele ZBYF, ZBZF32, ZBZF33 și ZB5AZ, asigurând o utilizare flexibilă într-o varietate de aplicații. Produsul are un diametru standard de montare de 30,5 mm, ceea ce facilitează instalarea într-o gamă largă de panouri de control. Este proiectat ca parte a seriei Harmony XB5, recunoscută la nivel mondial pe piața dispozitivelor de control industrial pentru fiabilitatea și durabilitatea sa ridicate. Capul butonului Schneider Electric ZB5FH0C0 are caracteristici tehnice remarcabile. Durata sa de viață mecanică de 500.000 de cicluri asigură o utilizare pe termen lung chiar și în aplicații intensive. Produsul are clase de protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă o rezistență remarcabilă la praf și apă. Acest lucru îl face potrivit pentru utilizarea în medii industriale umede sau prăfuite. Butonul poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de avantajos în zonele în care se efectuează curățarea regulată. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impacturilor mecanice. ZB5FH0C0 acceptă mai multe coduri de configurare electrică (C11, C15, SF1, C9), ceea ce permite configurarea flexibilă pentru diferite cerințe de comutare, chiar și cu până la 3 contacte, cu montare pe panoul frontal. Produsul poate fi utilizat într-un interval de temperatură de la -40 la +70 °C, fiind adecvat pentru funcționarea în condiții de mediu extreme. În ceea ce privește dimensiunile, CAD are o lățime și o înălțime totală de 37 mm și o adâncime de 30 mm, rezultând un design compact. Produsul are o rezistență ridicată la vibrații: poate rezista la vibrații de 5 gn (f=10...500 Hz) și la o accelerație de 30 gn (18 ms) cu undă semisinusoidală. ZB5FH0C0 este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1 și CSA C22.2 Nr. 14, și are certificare de produs UL și CSA.

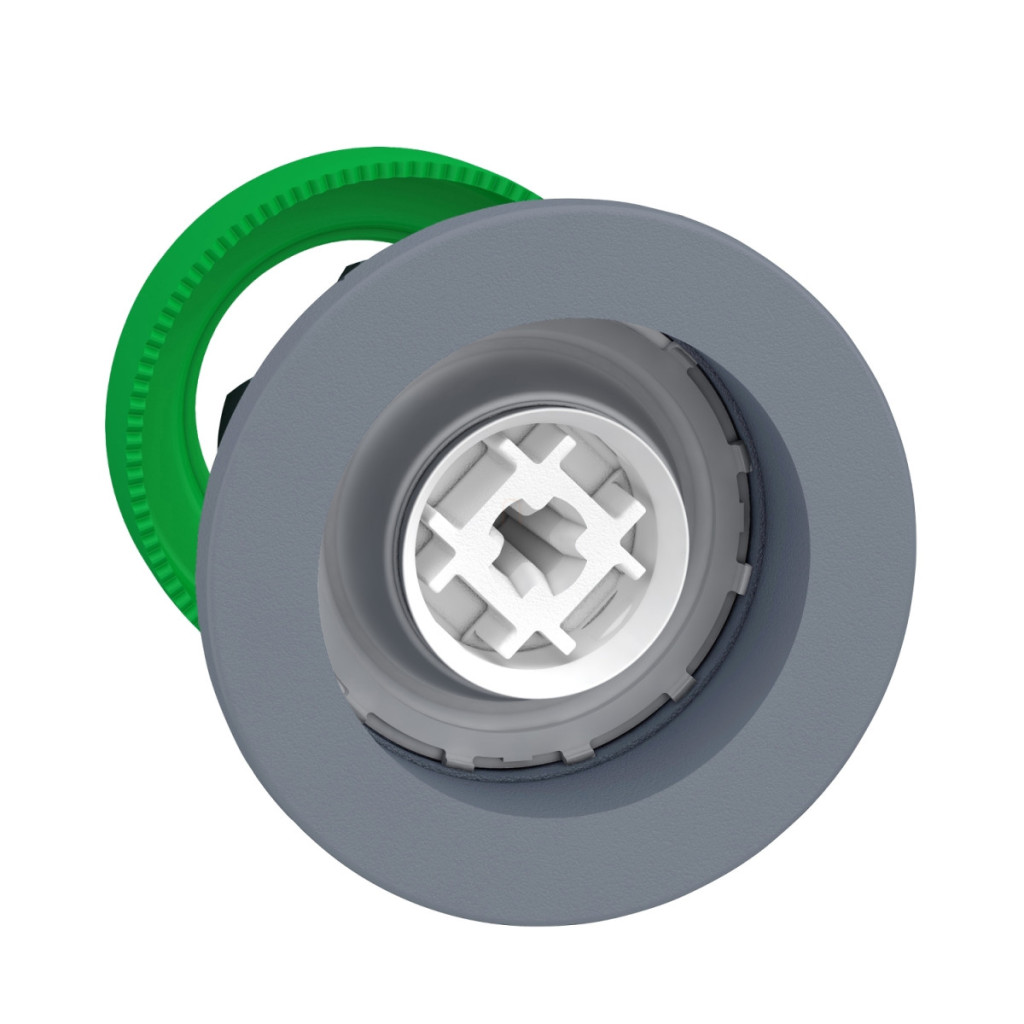

Schneider Electric Harmony XB5 - ZB5FH0C0 - cap de buton din plastic încastrat, Ø30, fără capac, push-push, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Push-push
Profil acționare: Fără acoperiș
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11 <3 contacte, montare pe panou frontal cu blocuri individuale
C15 <1 contact, montare pe panou frontal cu blocuri individuale
SF1 <3 contacte, montare pe panou frontal cu blocuri individuale
C9 <3 contacte, pentru montare pe panoul frontal folosind blocuri individuale
Mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II, în conformitate cu standardul IEC 60536
Grad de protecție IP: IP66 în conformitate cu standardul IEC 60529
IP67 în conformitate cu standardul IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 în conformitate cu IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Caracteristici de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală, în conformitate cu IEC 60068-2-27
25 gn (durată = 6 ms) pe toate axele pentru 1000 de impacturi, în conformitate cu IEC 60068-2-27 Rezistență la vibrații: 5 gn (f= 10…500 Hz) în conformitate cu IEC 60068-2-6 2 mm vârf-la-vârf (f= 2…10 Hz) în conformitate cu standardul IEC 60068-2-6
Dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
