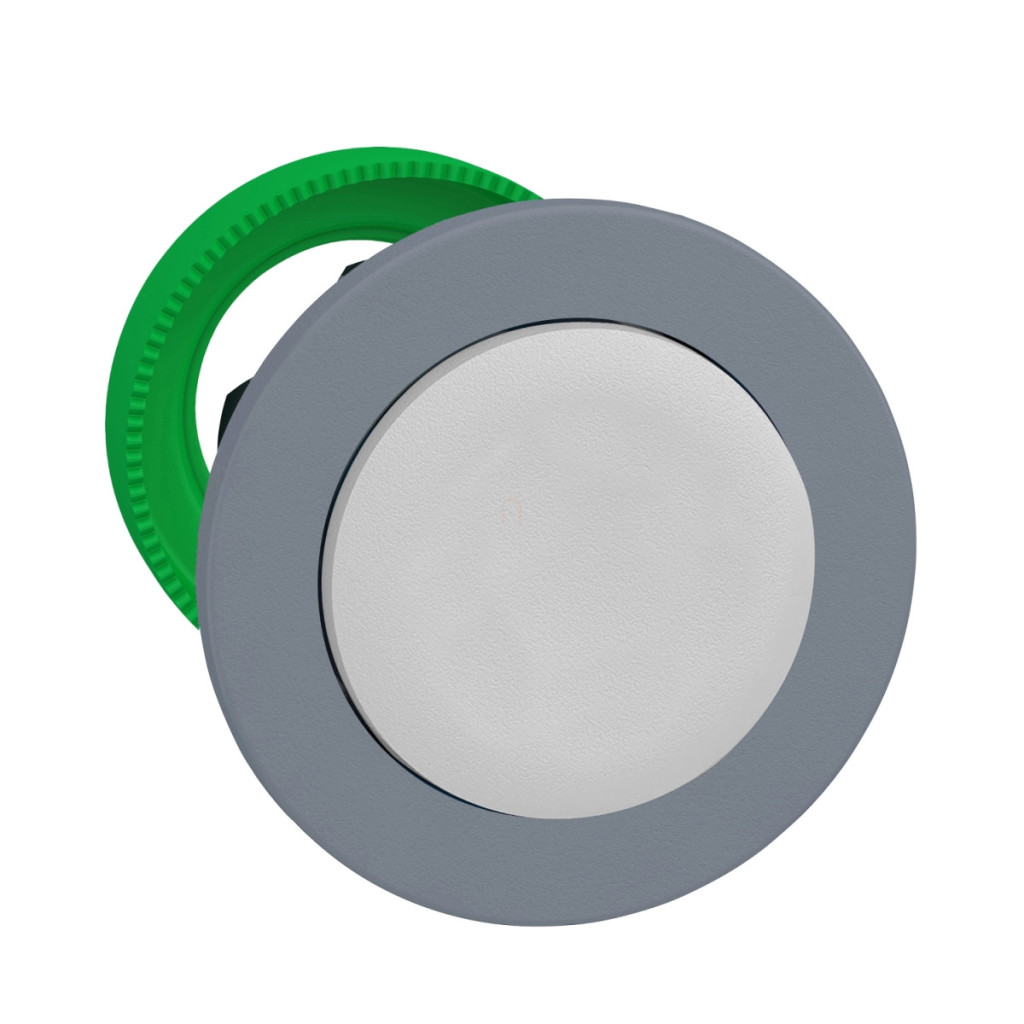

Butonul din plastic montat pe panou ZB5FH1C0 din seria Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate care poate fi utilizat într-o gamă largă de aplicații. Acest buton alb încastrat și ridicat este alegerea ideală pentru medii industriale, panouri de control, mașini și interfețe de echipamente unde sunt necesare o funcționare fiabilă și o durată lungă de viață. Butonul ZB5FH1C0 are un principiu de funcționare push-push și o margine din plastic gri. Cu un diametru de montare de 30,5 mm, poate fi instalat cu ușurință în deschiderile panourilor de dimensiuni standard. Produsul poate fi instalat în panouri cu o grosime de 1-6 mm. Butonul rotund, alb, în relief, are o suprafață goală, astfel încât poate fi personalizat pentru aplicația dvs. În spatele capului pot fi instalate diverse blocuri de contact, permițând multiple configurații electrice: poate fi utilizat cu 1 contact de închidere (N/O), 1 contact de deschidere (N/C) sau contacte combinate (N/O+N/C, N/O+N/O, N/C+N/C), în funcție de cerințele aplicației. Capul butonului ZB5FH1C0 are un nivel de protecție remarcabil, conform standardelor de protecție IP66 și IP67, care oferă o protecție perfectă împotriva prafului și a apei. De asemenea, poate rezista la jeturi de apă de înaltă presiune de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Are protecție mecanică cu clasă IK03. Aceste caracteristici fac butonul apăsat deosebit de potrivit pentru utilizarea în medii industriale dure, unde pot apărea praf, umezeală sau chiar curățare cu presiune înaltă. Intervalul de temperatură de funcționare al produsului este între -40 °C și +70 °C, ceea ce permite utilizarea acestuia în condiții de temperatură extremă. Are o durată de viață mecanică remarcabilă de 500.000 de cicluri de comutare. Este compatibil cu diverse produse conexe, cum ar fi ZBYF..., ZBZF32, ZBZF33 și ZB5AZ. Dimensiunile sale CAD sunt: 37 mm lățime, 37 mm înălțime și 32 mm adâncime. Capul butonului ZB5FH1C0 este conform cu mai multe standarde internaționale, printre care: UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 și JIS C8201-5-1. De asemenea, are certificări UL și CSA, care garantează siguranța și fiabilitatea produsului. Are o rezistență excelentă la vibrații, de până la 5 gn (în gama de frecvențe 10-500 Hz) conform IEC 60068-2-6, și o rezistență remarcabilă la șocuri, de până la 50 gn (pentru 11 ms) cu accelerație semiondă sinusoidală.
Schneider Electric Harmony XB5 - ZB5FH1C0 - cap de buton din plastic încastrat, Ø30, ridicat, alb, push-push, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: plastic gri
Diametru de montare: 30,5 mm
Tip cap: încastrat
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: Alb în relief, nemarcat
Caracteristici suplimentare
Lățimea totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11 <3 contacte utilizând blocuri individuale în montarea frontală
C15 <1 contact utilizând blocuri individuale în montarea frontală
SF1 <3 contacte utilizând blocuri individuale în montarea frontală
C9 <3 contacte utilizând blocuri individuale în montarea frontală
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura aerului ambiant de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde
UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs
Listat UL
CSA
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de șocuri pe axă conform IEC 60068-2-27
Rezistență la vibrații
5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Caracteristici fizice
Grosime de instalare: 1-6 mm / 0,04-0,24 in.
