ZB5FH2C0 din gama Harmony XB5 de la Schneider Electric este un buton de înaltă calitate, montat încastrat, care reprezintă o componentă esențială a sistemelor de control industrial și a soluțiilor de automatizare. Acest buton negru, cu profil ridicat, fără marcaje, oferă opțiuni de control flexibile datorită principiului său de funcționare push-push și conferă un aspect estetic panourilor de control cu marginea sa gri. Designul butonului ZB5FH2C0 poartă semnele distinctive ale familiei de produse Harmony XB5, reflectând fiabilitatea și precizia ingineriei Schneider Electric. Produsul poate fi instalat într-o gaură cu diametrul de 30,5 mm, care este dimensiunea standard în industrie pentru panourile de control și dulapurile de comutație. Designul încastrat nu numai că asigură un aspect estetic, dar oferă și avantaje în ceea ce privește protecția mecanică. În ceea ce privește parametrii tehnici, butonul ZB5FH2C0 se remarcă prin durabilitate excepțională – durata sa de viață mecanică este de 500.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în medii industriale intensive. Dispozitivul are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce asigură o rezistență excelentă la praf și apă. Este de remarcat faptul că produsul poate fi curățat cu un aparat de spălat cu presiune înaltă la o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce reprezintă o cerință obișnuită de curățare în mediile industriale. Clasa de rezistență la impact IK03 demonstrează rezistența sa la impactul mecanic. Capul butonului ZB5FH2C0 poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la +70 °C, permițând o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul are, de asemenea, o rezistență excelentă la vibrații și impact: 5 gn (f= 10...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6 și rezistență la șocuri de 30 gn (18 ms), 50 gn (11 ms) și 25 gn (6 ms, 1000 de impacturi) conform IEC 60068-2-27. Acest lucru este deosebit de important în aplicațiile în care dispozitivele sunt supuse unor solicitări mecanice semnificative. Butonul Schneider Electric ZB5FH2C0 este compatibil cu produsele ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând o integrare flexibilă în sistem. Poate fi utilizat cu mai multe configurații electrice diferite: codurile C11, C15, SF1 și C9, care permit diferite aranjamente de contact. Produsul este conform cu o serie de standarde și reglementări internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este certificat UL și CSA, confirmând aplicabilitatea sa globală.

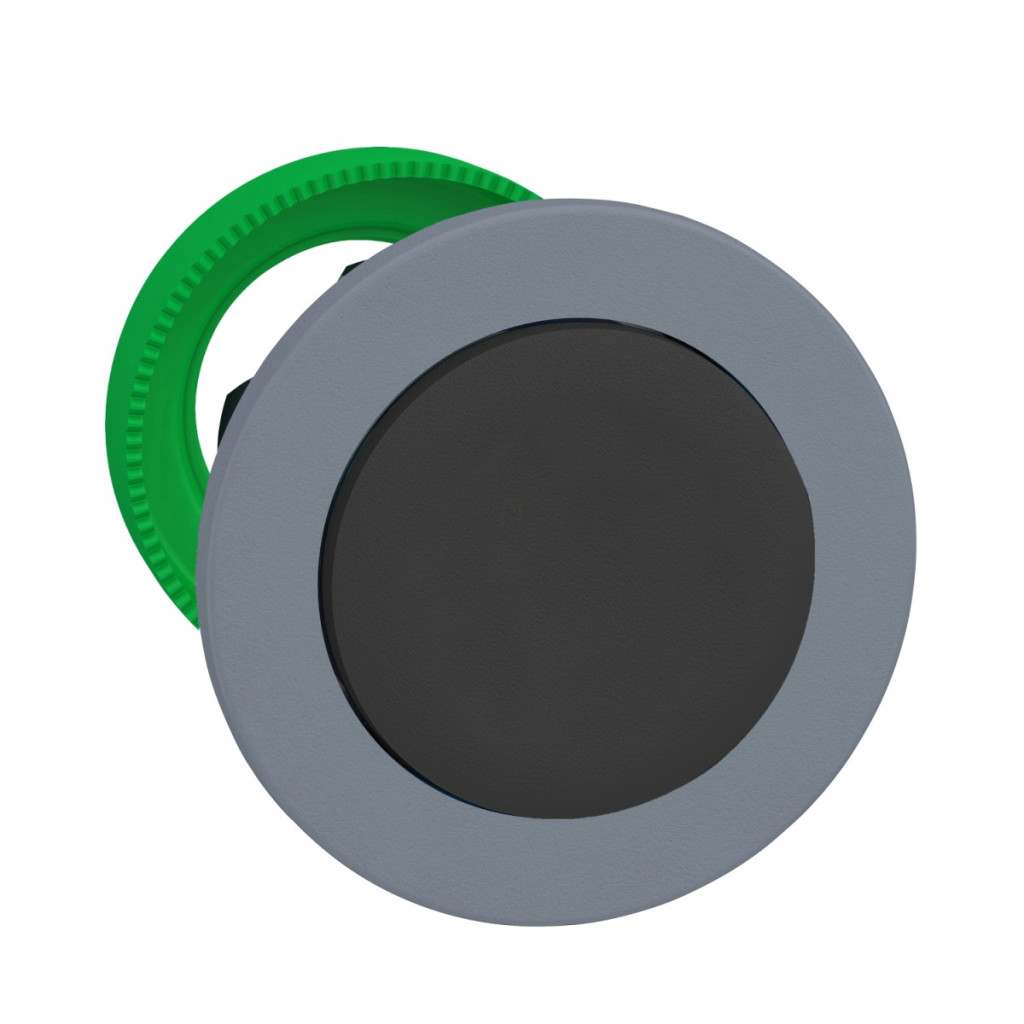

Schneider Electric Harmony XB5 - ZB5FH2C0 - buton din plastic pentru montare încastrată, Ø30, ridicat, negru, push-push, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tip produs: Cap buton neiluminat
Denumire scurtă produs: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic, galvanizat gri
Diametru de instalare: 30,5 mm
Tip cap: Încastrat în panou
Cantitate minimă comandă: 1
Formă cap indicator: Rotundă
Tip acționare: Push-push
Profil acționare: Negru, ridicat, nemarcat
Date suplimentare
Lățime totală CAD: 37 mm Înălțime totală CAD: 37 mm Adâncime totală CAD: 32 mm Durată de viață mecanică: 500.000 de cicluri Cod compoziție electrică: C11 (max. 3 contacte, montate frontal folosind blocuri individuale)
C15 (max. 1 contact, montat frontal folosind blocuri individuale)
SF1 (max. 3 contacte, montate frontal folosind blocuri individuale)
C9 (max. 3 contacte, montare frontală folosind blocuri individuale)
Afișaj dispozitiv: Element de bază
Mediu
Tratament de protecție: TH
Temperatura de depozitare a aerului ambiant: -40...70 °C
Temperatura de funcționare a aerului ambiant: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală, conform IEC 60068-2-27
25 gN (durată = 6 ms) pentru 1000 de impacturi pe axă, conform IEC 60068-2-27
Rezistență la vibrații: 5 gN (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Instalare și montare
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
