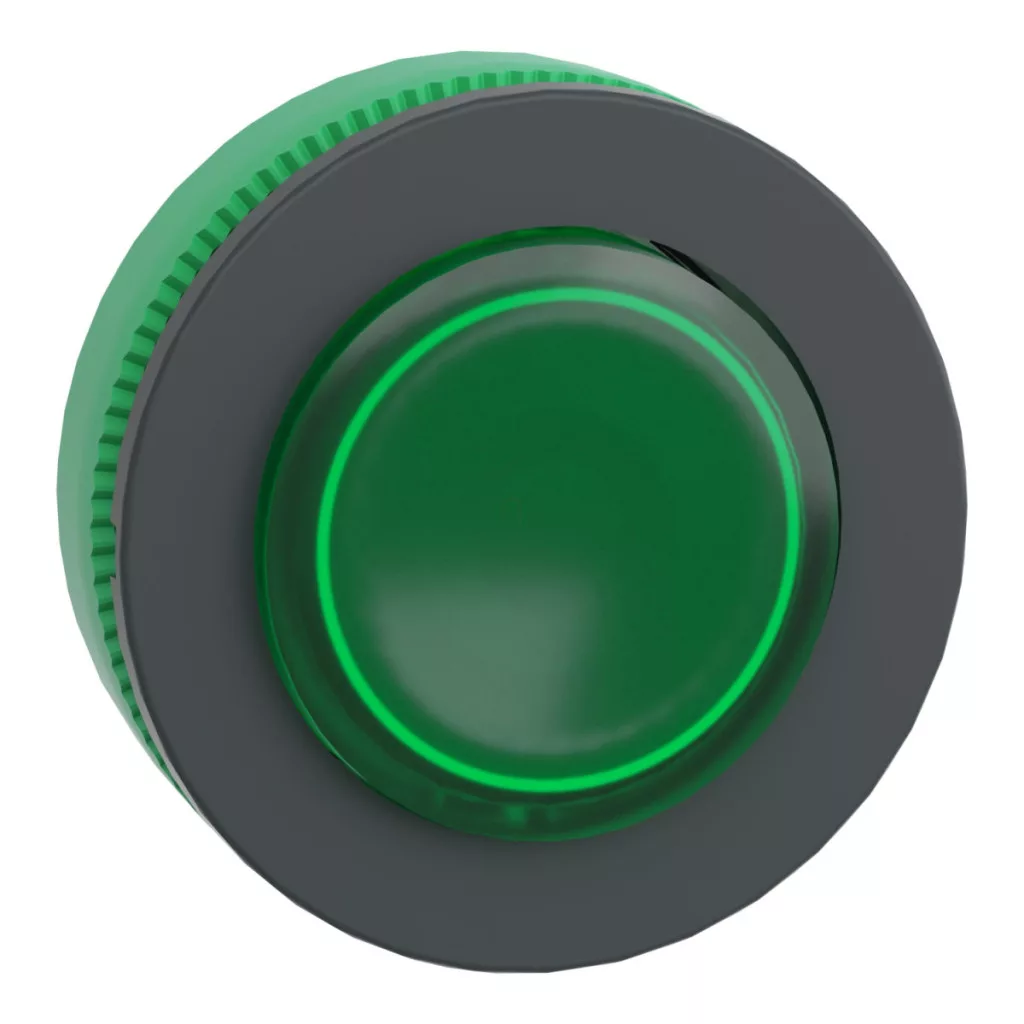

Capul de buton iluminabil de tip ZB5FH33 din seria Harmony XB5 de la Schneider Electric este un element de comutare de înaltă calitate, conceput pentru utilizare industrială, reprezentând alegerea perfectă pentru panouri de comandă și sisteme de automatizare. Acest buton cu profil proeminent de culoare verde a fost conceput special pentru a oferi fiabilitate și durabilitate, astfel încât să facă față chiar și celor mai exigente medii industriale. Capul de buton ZB5FH33 face parte din seria Harmony XB5, care aparține familiei de dispozitive de control de calitate premium de la Schneider Electric. Produsul are o ramă din plastic de culoare gri închis (dark grey) și o suprafață de apăsare verde proeminentă, în variantă fără marcaje. Particularitatea capului de buton este mecanismul de funcționare push-push, care permite comutarea butonului între două stări prin apăsări simple. Produsul este compatibil cu blocurile LED universale Schneider Electric, putând fi astfel utilizat în mod flexibil pentru diverse sarcini de control și feedback. Compatibilitatea este asigurată și de designul actualizat al produsului, care nu afectează funcționalitatea sau siguranța acestuia. Parametrii tehnici ai capului de buton ZB5FH33 sunt remarcabili. Diametrul de montare de 30,5 mm este un standard în industrie, ceea ce facilitează instalarea. Tipul de montare este built-in-flush, adică încastrat în panou. Durata de viață mecanică a produsului este extrem de lungă, de 500.000 de cicluri de comutare, ceea ce asigură o funcționare pe termen lung, fără probleme, chiar și în condiții de utilizare intensă. Poate fi utilizat cu diferite coduri de asamblare electrică, astfel încât se poate adapta flexibil la diverse cerințe de aplicare: este compatibil cu codurile C11, C15, SF1 și C9, ceea ce permite utilizarea unui număr și a unor tipuri diferite de contacte în configurația monobloc cu montare pe panou frontal. Parametrii de mediu ai capului butonului ZB5FH33 sunt, de asemenea, remarcabili, ceea ce îl face adecvat pentru utilizarea în condiții extreme. Intervalul de temperatură de funcționare și depozitare este de -40...70 °C, acoperind un spectru extrem de larg. Produsul dispune de tratament de protecție TH. Nivelul său de protecție IP este multiplu: IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, precum și Type 13, Type 12, Type 4 și Type 4X conform standardului UL 50 E. Acest nivel ridicat de protecție asigură o funcționare fiabilă în medii cu praf și umezeală, precum și în cazul spălării cu presiune ridicată, fapt confirmat de rezistența la o presiune de 7.000.000 Pa (la 55 °C, de la o distanță de 0,1 m). Butonul are un grad de rezistență la impact IK03 conform IEC 50102. Are o rezistență excelentă la vibrații și șocuri, fiind testat în conformitate cu diverse standarde IEC (accelerație de 30 gn cu undă semisinusoidală pe o durată de 18 ms, accelerație de 50 gn cu undă semisinusoidală pe o durată de 11 ms, precum și 25 gn pe o durată de 6 ms, 1000 de lovituri pe fiecare axă). Produsul este conform cu numeroase standarde internaționale, printre care: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1 și deține, de asemenea, certificări UL și CSA.
Schneider Electric Harmony XB5 - ZB5FH33 specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB5
Tipul produsului sau al componentei: Cap de buton iluminabil
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate: LED universal
Materialul panoului frontal: Plastic gri închis
Diametru de montare: 30,5 mm
Tipul capului: Încastrat (încorporat-încastrat)
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Rotund
Tipul butonului: Push-push (apăsare-apăsare)
Profilul butonului: Verde proeminent, fără marcaj
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11 pentru max. 3 contacte, utilizând blocuri individuale în montare pe panou frontal
C15 pentru max. 1 contact, utilizând blocuri individuale în montare pe panou frontal
SF1 pentru max. 3 contacte, cu utilizarea blocurilor individuale în montarea pe panou frontal
C9 max. 3 contacte, cu utilizarea blocurilor individuale în montarea pe panou frontal
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tipul 12 conform UL 50 E
Tipul 4 conform UL 50 E
Tipul 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări ale produsului: Listat UL, CSA
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri pe fiecare ax conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm de la vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Date privind dimensiunile și fixarea
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
