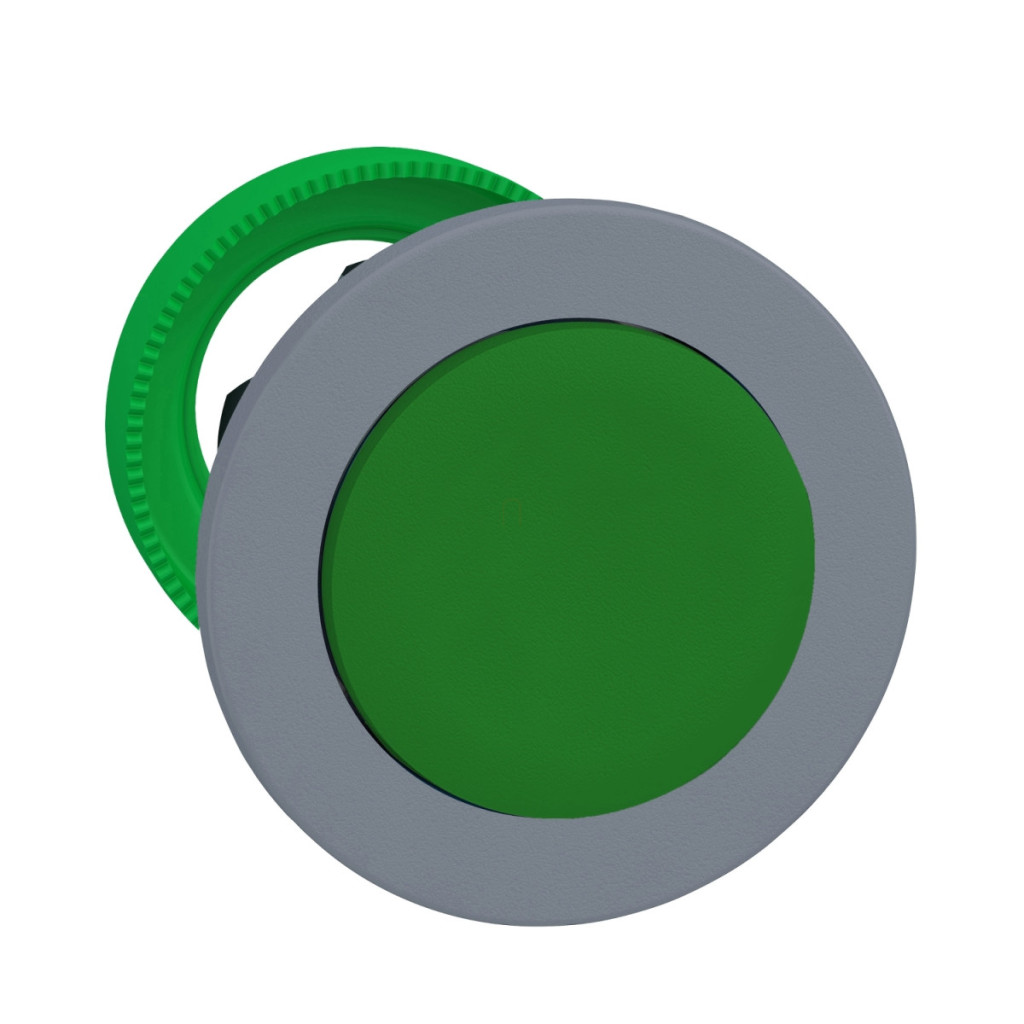

ZB5FH3C0, parte a seriei Harmony XB5 de la Schneider Electric, este un buton cu cap încastrat de calitate superioară, ideal pentru utilizarea într-o varietate de modele de panouri de control industriale și comerciale. Acest buton verde push-push a fost proiectat pentru a îndeplini cele mai înalte cerințe industriale, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai dure condiții. Butonul ZB5FH3C0 are un diametru de montare de 30,5 mm, un cadru din plastic gri și o suprafață de acționare verde în relief. Produsul are un design rotund și nu are marcaje, ceea ce îl face universal aplicabil pentru diverse sarcini de control. Datorită modului de funcționare push-push, butonul este activat la apăsare și dezactivat la apăsare repetată, ceea ce îl face o alegere ideală pentru motoare cu două viteze, dispozitive de funcționare alternativă sau diverse funcții de comutare pornit/oprit. Capul butonului are parametri tehnici remarcabili. Datorită nivelurilor de protecție IP66 și IP67, este complet rezistent la praf și apă, precum și la jeturi de apă de înaltă presiune (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Datorită rezistenței la impact IK03, este rezistent și la impactul mecanic. Produsul are o gamă largă de temperaturi de funcționare și depozitare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Protecția împotriva supratensiunii de clasa II sporește și mai mult siguranța acestuia. În ceea ce privește durabilitatea mecanică, ZB5FH3C0 oferă o durată de viață remarcabilă, capabilă să efectueze 500.000 de cicluri de comutare. Produsul are o rezistență excelentă la vibrații (5 gn în intervalul de frecvență 10-500 Hz și 2 mm vârf-vârf între 2-10 Hz). Rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (18 ms) și 50 gn (11 ms) pentru accelerația semiondulei sinusoidale și 25 gn (6 ms) pentru 1000 de impacturi de-a lungul tuturor axelor. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. De asemenea, are certificări UL și CSA. Capul butonului Schneider Electric Harmony XB5 ZB5FH3C0 este compatibil cu produsele ZBYF, ZBZF32, ZBZF33 și ZB5AZ, ceea ce îl face flexibil pentru utilizare într-o varietate de configurații de sistem. Acesta acceptă mai multe coduri de asamblare electrică (C11, C15, SF1, C9), permițând utilizarea a până la 3 contacte în blocuri unice pentru montarea frontală. Produsul este furnizat ca unitate de bază, pe care utilizatorul o poate completa cu componente suplimentare pentru a se adapta cerințelor specifice ale aplicației.
Schneider Electric Harmony XB5 - ZB5FH3C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Pentru butoane neiluminate
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate produs: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Date tehnice
Material margine: Plastic, culoare gri
Diametru montare: 30,5 mm
Tip cap: Încastrat încorporat
Unitate de vânzare: 1
Formă cap unitate de semnal: Rotundă
Tip acționare: Push-push
Profil acționare: Verde, în relief, nemarcat
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Durată de viață mecanică: 500.000 de cicluri
Cod asamblare electrică: C11 (max. 3 contacte cu blocuri simple în montare frontală), C15 (max. 1 contact cu blocuri simple în montare frontală), SF1 (max. 3 contacte cu blocuri simple în montare frontală), C9 (max. 3 contacte cu blocuri simple în montare frontală)
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP66 (conform IEC 60529), IP67 (conform IEC 60529)
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 de șocuri de-a lungul fiecărei axe conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Instrucțiuni de instalare
Pentru montarea pe panou se recomandă o gaură cu diametrul de 30,75 mm (30,5 mm +0,5/0). Produsul poate fi montat pe panouri cu grosimea de 1-6 mm. Pentru conexiunile cu borne cu șurub sau conectori, trebuie menținută o distanță minimă de 40×40 mm între punctele de montare; pentru conectori Faston, trebuie menținută o distanță minimă de 45×40 mm.
