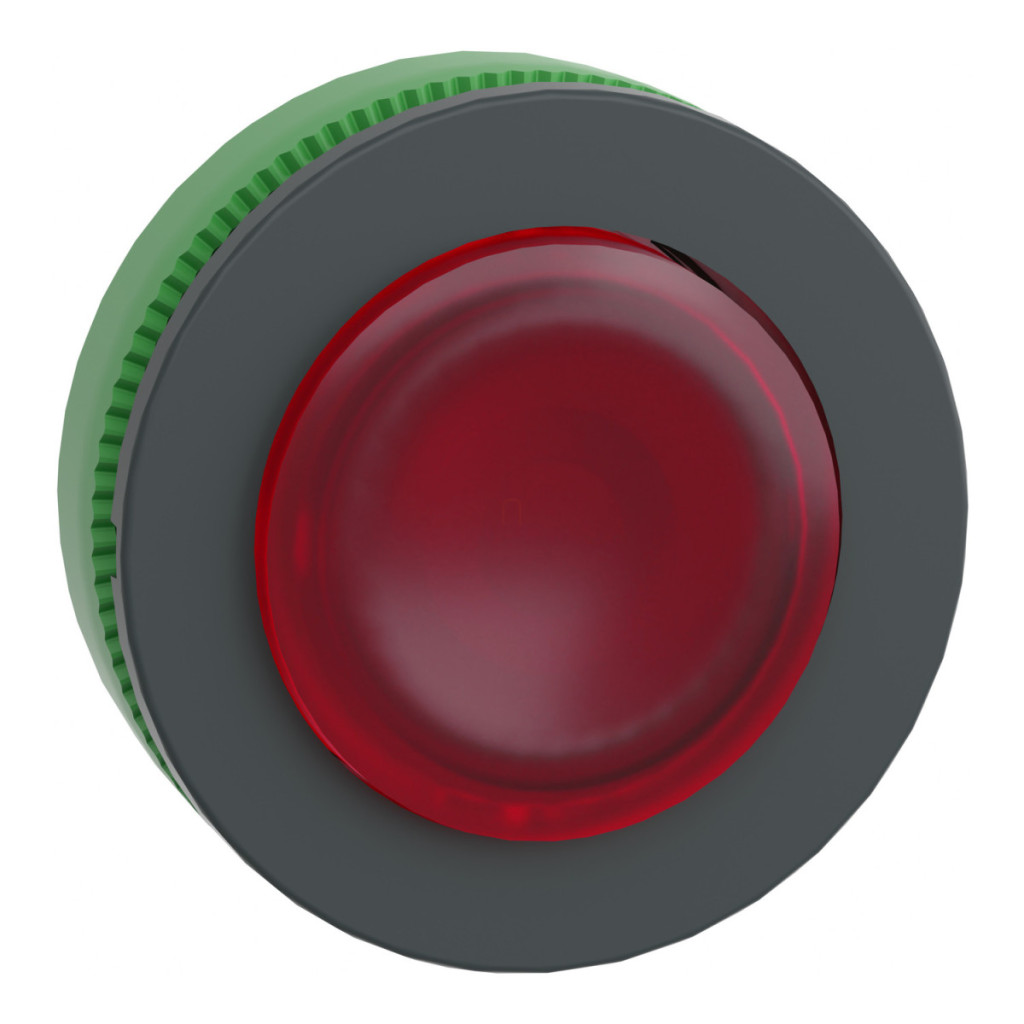

Capul butonului Schneider Electric Harmony XB5 seria ZB5FH43 este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale. Acest buton roșu, în relief, are un diametru de montare de 30 mm și este compatibil cu blocurile LED universale ale producătorului, oferind opțiuni flexibile de iluminare. Capul butonului ZB5FH43 are o suprafață roșie, în relief, încorporată într-un cadru din plastic gri închis, care este proiectat fără marcaje. Alegerea materialului plastic are ca rezultat o construcție ușoară, dar durabilă, contribuind la durata lungă de viață a produsului. Butonul este de tip push-push, ceea ce înseamnă că poate fi activat la prima apăsare și dezactivat la a doua apăsare. Acest design este deosebit de util în aplicații în care funcțiile de pornire și oprire trebuie efectuate cu un singur element de control. Unitatea principală ZB5FH43 este încastrată, ceea ce permite montarea ei la nivel cu panoul, în timp ce suprafața butonului proeminentă asigură o bună vizibilitate și o manevrare ergonomică. Parametrii tehnici ai ZB5FH43 arată performanțe remarcabile. Dispozitivul are o durată de viață mecanică de 500.000 de cicluri, ceea ce garantează fiabilitate pe termen lung chiar și în condiții de utilizare intensivă. Dimensiunile sale asigură un design compact: 37 mm lățime, 37 mm înălțime și 32 mm adâncime. În ceea ce privește construcția electrică, este compatibil cu mai multe coduri de conectare: C11, C15, SF1 și C9, care permit diferite configurații de contact. Aceste coduri acceptă utilizarea unui număr diferit de contacte, de exemplu, codul C15 permite utilizarea de 1 NO, 1 NC sau contacte combinate (1 NO + NC, 1 NO + NO, 1 NC + NC) cu blocuri montate frontal. Produsul are o grosime de prindere de 1-6 mm, ceea ce asigură o compatibilitate largă cu panouri de diferite grosimi. ZB5FH43 are caracteristici de protecție remarcabile: este conform cu IP66, IP67, IP69, IP69K, care garantează o protecție completă împotriva prafului și a apei, precum și protecție împotriva spălării cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul are, de asemenea, rezistență la impact IK03 conform IEC 50102. Rezistența sa la vibrații este de 5 gn (f=10...500 Hz) sau 2 mm vârf-vârf (f=2...10 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) pentru accelerație cu jumătate de undă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de șocuri pe fiecare axă. Intervalul de temperatură de funcționare și depozitare este de -40...+70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Produsul este conform cu numeroase standarde internaționale, inclusiv: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este certificat UL și CSA. Acest cap de buton este alegerea ideală pentru panouri de control industriale, echipamente de mașini și alte aplicații industriale în care sunt necesare funcționarea fiabilă și durabilitatea.
Schneider Electric Harmony XB5 - ZB5FH43 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton pentru iluminat
Denumirea scurtă a produsului: ZB5F
Compatibilitate produs: LED universal
Material placă frontală: Plastic gri închis
Diametru montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: Roșu în relief, nemarcat
Dimensiuni
Lățimea totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Grosime de prindere: 1-6 mm
Caracteristici mecanice
Durată de viață mecanică: 500.000 de cicluri
Coduri de compoziție electrică: C11, C15, SF1, C9 pentru configurații de contact
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție
Protecție IP: IP66, IP67, IP69, IP69K
Tipuri de protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Caracteristici de rezistență
Rezistență la impact: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms), 25 gn (durată = 6 ms, 1000 de șocuri pe fiecare axă)
Rezistență la vibrații: 5 gn (f= 10...500 Hz), 2 mm vârf-la-vârf (f= 2...10 Hz)
Informații privind montarea și conectarea
Decupaj panou: Ø30,75 mm recomandat (Ø30,5 mm +0,5 mm)
Distanțe de conectare: pentru terminale cu șurub sau conectori plug-in: a=40 mm, b=40 mm; pentru conectori Faston: a=45 mm, b=40 mm
