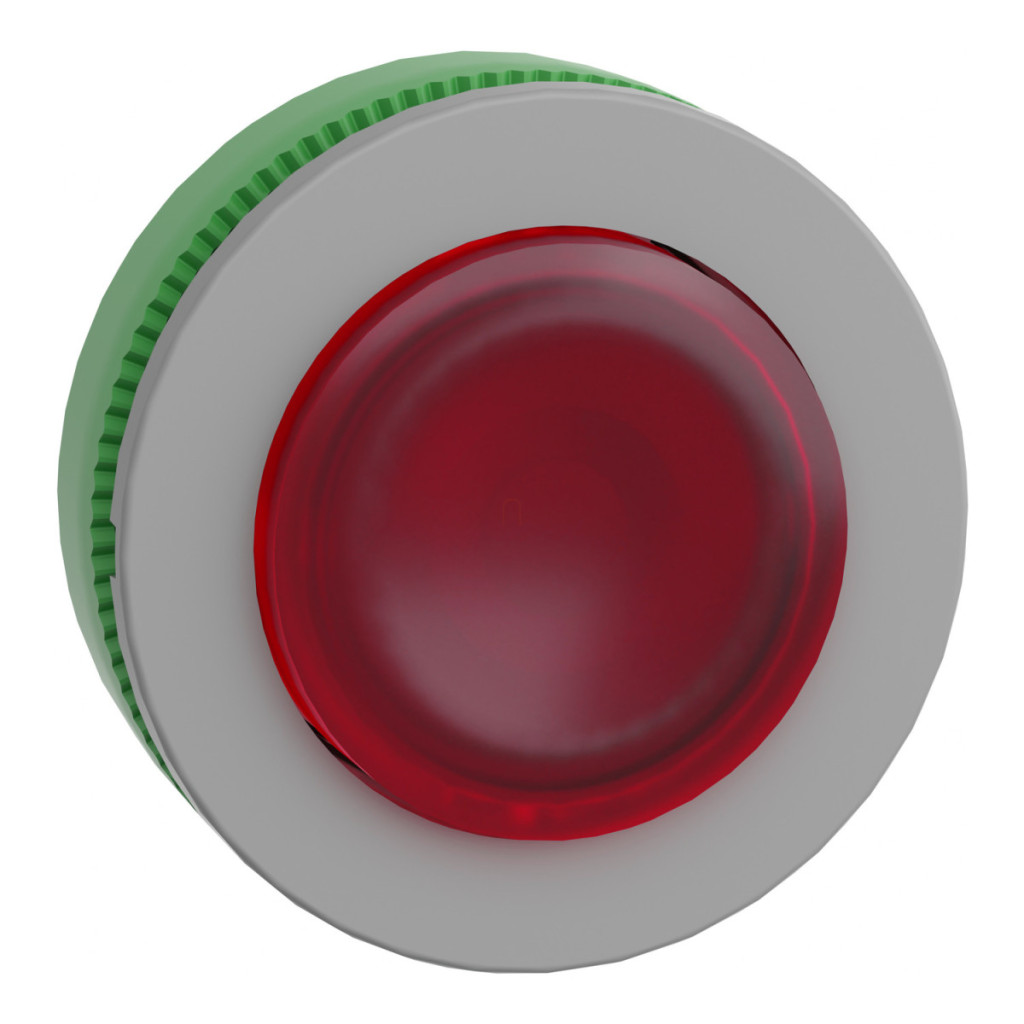

Gama de produse Schneider Electric Harmony XB5 ZB5FH43C0 buton iluminat din plastic încastrat este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă în diverse aplicații industriale. Acest buton distinctiv de culoare roșie are o margine gri și poate fi instalat în panouri cu o dimensiune standard a orificiului de 30 mm. Principiul de funcționare push-push este deosebit de util în aplicații în care este necesară o funcționare alternativă. Capul butonului iluminat ZB5FH43C0 este compatibil cu blocurile LED universale Schneider Electric, permițând soluții de iluminare flexibile pentru diverse cerințe de control. Cea mai importantă caracteristică a produsului este designul său încastrat, care garantează siguranță maximă pentru ansamblu. Designul proeminent, roșu și nemarcat al butonului asigură o vizibilitate excelentă, făcându-l o alegere ideală pentru funcții de oprire de urgență sau alte sarcini critice de control în medii industriale. Parametrii tehnici ai capului butonului ZB5FH43C0 sunt remarcabili: are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și imersiei temporare în apă. În plus, poate rezista la echipamente de spălare de înaltă presiune cu o presiune de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce îl face potrivit pentru utilizarea în spălătorii industriale sau în medii din industria alimentară. Gradul de rezistență la impact IK03 oferă o protecție mecanică suplimentară. Produsul poate fi utilizat într-un interval de temperatură ambiantă de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții meteorologice extreme. Capul butonului ZB5FH43C0 are o durată de viață mecanică de 500.000 de cicluri, asigurând o utilizare fiabilă pe termen lung. Produsul are mai multe coduri de asamblare electrică (C11, C15, SF1, C9), care permit diferite configurații de contact pentru montarea frontală. Butonul este compatibil cu terminale cu șurub, conectori plug-in sau conectori Faston. Dimensiunile decupajului panoului și distanțele necesare sunt detaliate în documentație. Produsul ZB5FH43C0 este conform cu o serie de standarde internaționale, inclusiv: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este certificat UL și CSA, asigurând utilizarea la nivel global.
Schneider Electric Harmony XB5 - ZB5FH43C0 - buton iluminat din plastic încastrat, date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton iluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: LED universal
Materialul cadrului: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de vânzare: 1
Formă cap unitate de semnal: Rotundă
Tipul actuatorului: Push-push
Profilul actuatorului: Roșu, ridicat, nemarcat
Caracteristici suplimentare
Lățimea totală CAD: 37 mm
Înălțimea totală CAD: 37 mm Adâncime totală CAD: 32 mm Durată de viață mecanică: 500.000 de cicluri Cod de asamblare electrică: C11 pentru max. 3 contacte, utilizând blocuri individuale montate frontal C15 pentru max. 1 contact, utilizând blocuri individuale montate frontal
SF1 max. 3 contacte, utilizând blocuri individuale montate frontal
C9 max. 3 contacte, utilizând blocuri individuale montate frontal
Caracteristici dispozitiv: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la echipamente de spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție IK: IK03 conform IEC 50102
Standarde
Conformitate: UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări ale produsului
Certificări: Listat UL
CSA
Rezistență la impact
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de curse pe axă conform IEC 60068-2-27
Rezistență la vibrații
5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
