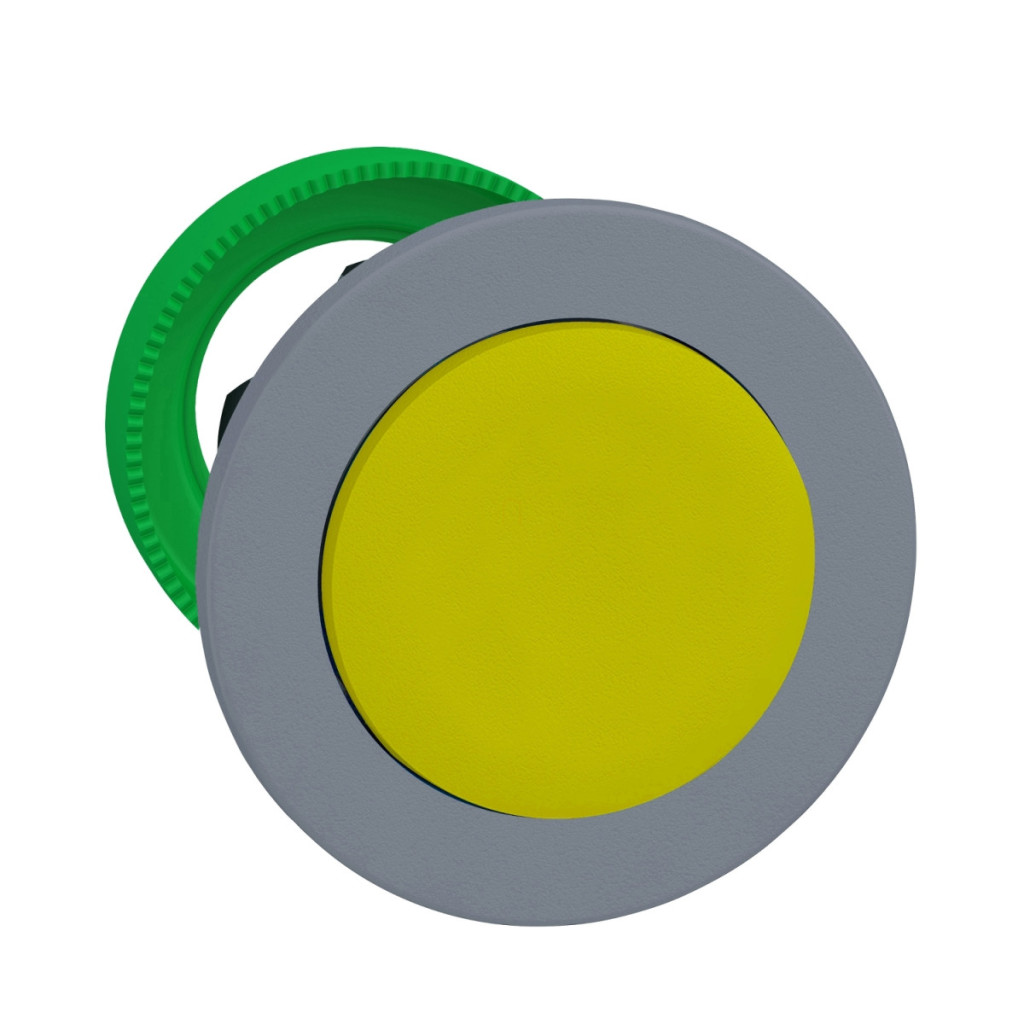

Gama de produse Schneider Electric Harmony XB5 Capul butonului ZB5FH5C0 este un element de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru dulapuri de comutație, panouri de control și interfețe de mașini. Acest cap de buton încastrat asigură o funcționare extrem de fiabilă chiar și în cele mai dure medii industriale. Butonul ZB5FH5C0 este un element de control nemarcat, cu un cap galben proeminent și un diametru de montare de 30,5 mm, înconjurat de un cadru elegant din plastic gri. Datorită principiului său de funcționare push-push, acesta oferă utilizatorilor o operare simplă și intuitivă. Produsul are un design rotund, cu un cap încastrat încorporat, care nu numai că îi conferă un aspect estetic, dar îl face și practic pentru utilizarea zilnică. Produsul este compatibil cu ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, oferind opțiuni de configurare flexibile pentru diferite aplicații. Butonul Schneider Electric Harmony XB5 ZB5FH5C0 este extrem de rezistent la influențele mediului, dovadă fiind clasele de protecție IP66 și IP67, care îl fac rezistent atât la praf, cât și la apă. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Produsul are, de asemenea, o rezistență remarcabilă la spălarea cu presiune înaltă, deoarece poate rezista la o presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Aceasta este o caracteristică deosebit de utilă în industriile în care echipamentele sunt curățate în mod regulat, cum ar fi industria alimentară și farmaceutică. Butonul are o durată de viață mecanică remarcabilă și poate rezista la până la 500.000 de cicluri de comutare. Intervalul său de temperatură de funcționare este între -40 și +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții extreme. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este listat UL și certificat CSA. Capul butonului Schneider Electric ZB5FH5C0 are o rezistență remarcabilă la vibrații, cu valori de 5 gn (f= 10...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6. Rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă, conform IEC 60068-2-27.
Schneider Electric Harmony XB5 - ZB5FH5C0 - cap de buton din plastic pentru montare încastrată, Ø30, ridicat, galben, push-push, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material placă frontală: Plastic, vopsit gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip operator: Push-push
Profil operator: Galben în relief, nemarcat
Date suplimentare
Lățime totală CAD: 37 mm Înălțime CAD totală: 37 mm Adâncime CAD totală: 32 mm Durată de viață mecanică: 500.000 de cicluri Cod compoziție electrică: C11 - <3 contacte utilizând un singur bloc cu montare frontală C15 - <1 contact utilizând un singur bloc cu fixare frontală
SF1 - <3 contacte utilizând un singur bloc cu fixare frontală
C9 - <3 contacte utilizând un singur bloc cu fixare frontală
Descrierea dispozitivului: Element de bază
Mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență mecanică Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Instrucțiuni de instalare
Grosime de montare: 1-6 mm / 0,04-0,24 in.
Decupaj recomandat în panou: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in. (Ø1,20 in. 0+0,0196)
Distanța minimă pentru bornele cu șurub: 40 mm lățime și 40 mm înălțime
Distanța minimă pentru bornele Faston: 45 mm lățime și 40 mm înălțime
