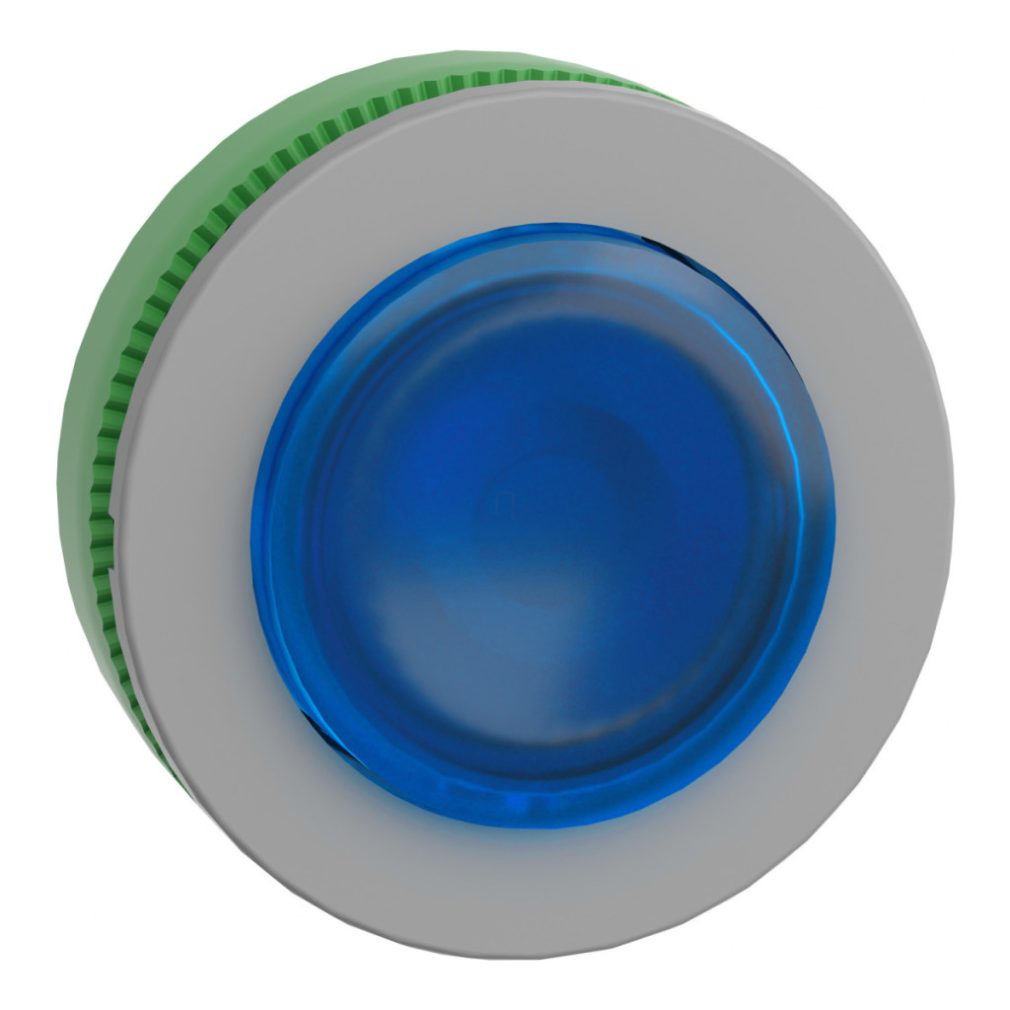

Modelul Schneider Electric Harmony XB5 seria ZB5FH63C0 este un buton iluminat de înaltă calitate, cu margine gri, de culoare albastră și suprafață ridicată, care oferă o aplicabilitate extrem de versatilă în medii industriale. Acest buton cu diametrul de 30 mm este compatibil universal cu LED-uri, permițându-vă să utilizați cea mai recentă tehnologie de iluminare pentru a îmbunătăți vizibilitatea și utilizabilitatea panourilor de control. Capul butonului ZB5FH63C0 utilizează un principiu de funcționare push-push, ceea ce înseamnă că este activat prin apăsare și dezactivat prin apăsare repetată, asigurând o funcționare simplă și intuitivă. Produsul are o suprafață nemarcată, ceea ce îl face perfect personalizabil pentru diverse aplicații în care sunt necesare marcaje sau simboluri personalizate. Ca parte a seriei Harmony XB5, această componentă este compatibilă cu blocurile LED universale Schneider Electric, ceea ce sporește flexibilitatea în proiectarea sistemelor de control. Butonul cu montare pe panou are proprietăți mecanice și electrice remarcabile. Poate rezista la până la 500.000 de cicluri, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Clasele de protecție IP66 și IP67 oferă o protecție excelentă împotriva prafului și a apei, în timp ce clasa de rezistență la impact IK03 garantează o protecție fizică adecvată. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. De asemenea, are o rezistență impresionantă la jeturi de apă de înaltă presiune, de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul este extrem de ușor de instalat datorită diametrului standard de montare de 30,5 mm. Adâncimea de instalare este de numai 32 mm, iar lățimea și înălțimea totală conform CAD sunt de 37 mm. Grosimea de prindere poate varia de la 1 la 6 mm, permițând instalarea în panouri de diferite grosimi. În timpul instalării sunt disponibile diverse opțiuni de conectare, inclusiv terminale cu șurub, conectori plug-in și conectori Faston, în funcție de cerințele specifice ale aplicației. Produsul este compatibil cu o serie de coduri de asamblare electrică, precum C11, C15, SF1 și C9, permițând diferite configurații de contact în funcție de aplicație. ZB5FH63C0 respectă standardele internaționale cheie și este certificat UL și CSA, asigurând conformitatea și calitatea la nivel global.
Schneider Electric Harmony XB5 - ZB5FH63C0 - buton iluminat din plastic pentru montare încastrată, Ø30, în relief, albastru, push-push, margine gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: LED universal
Material panou frontal: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Design cap: Încorporat, încastrat
Tip actuator: Push-push
Profil actuator: Albastru, în relief, nemarcat
Dimensiuni și date mecanice
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Durată de viață mecanică: 500.000 de cicluri
Grosime de prindere: 1-6 mm
Forma capului unității de semnalizare: Rotundă
Caracteristici electrice
Cod de configurare electrică: C11 (max. 3 contacte utilizând blocuri individuale montate în față)
Coduri de configurare electrică suplimentare: C15, SF1, C9 (pentru diverse configurații de contacte)
Categorie de supratensiune: Clasa II, conform IEC 60536
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde relevante: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Caracteristici de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală, conform IEC 60068-2-27
Date suplimentare privind rezistența la impact: 50 gN (durată = 11 ms), 25 gN (durată = 6 ms) pentru 1000 de impacturi pe axă
Rezistență la vibrații: 5 gN (f= 10...500 Hz), 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
