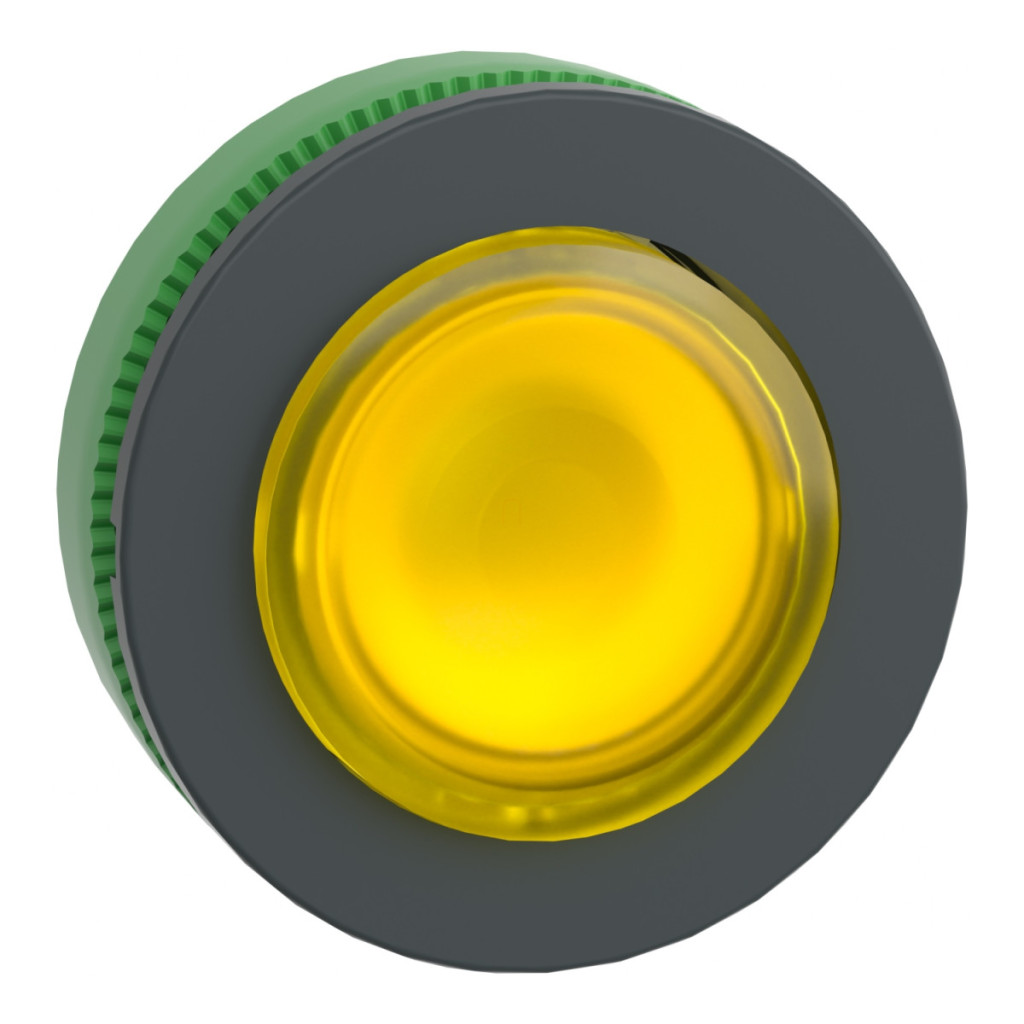

Gama de produse Schneider Electric Harmony XB5 ZB5FH83 cu buton iluminat este un element de control fiabil și foarte vizibil pentru panourile de control industriale. Acest buton galben, cu profil ridicat, fără marcaje, este o soluție încorporată concepută special pentru orificii de montare de 30 mm, cu funcționare push-push, adică rămâne apăsat după prima apăsare și se eliberează după a doua apăsare. Capul butonului iluminat ZB5FH83 este compatibil cu tehnologia universală de iluminare cu LED, care oferă o iluminare eficientă din punct de vedere energetic și de lungă durată. Acest cap este înconjurat de un cadru din plastic gri închis, care îi conferă un aspect estetic, rezistând în același timp provocărilor mediilor industriale. Produsul are o adâncime de instalare de 32 mm și o lățime și înălțime totală de 37 mm, permițând un design compact chiar și în panouri de control înguste. Grosimea de prindere este între 1-6 mm, ceea ce îl face potrivit pentru majoritatea materialelor industriale pentru panouri. Unitatea de cap ZB5FH83 are o protecție remarcabilă: este conformă cu clasele IP66, IP67, IP69 și IP69K, ceea ce o face rezistentă la praf și jeturi de apă de înaltă presiune de până la 7000000 Pa la 55 °C. Acest lucru permite utilizarea sa în medii în care curățarea regulată sau umiditatea ridicată sunt frecvente. Datorită clasificării IK03, oferă o protecție mecanică adecvată împotriva vibrațiilor și impactului. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Durata sa de viață mecanică este remarcabilă: 500.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung chiar și în condiții de utilizare intensă. Produsul poate fi utilizat cu diverse configurații electrice și acceptă configurații conforme cu codurile C11, C15, SF1 și C9, inclusiv contacte simple N/O (normal deschise) și N/C (normal închise), precum și combinații ale acestora. Produsul este certificat în conformitate cu standardele UL, CSA, IEC și alte standarde internaționale, ceea ce garantează adecvarea sa pentru utilizare la nivel global. Capul butonului ZB5FH83 este deosebit de potrivit pentru aplicații industriale în care utilizatorul are nevoie de un feedback vizual clar cu privire la starea comutării, ceea ce îl face o alegere ideală pentru panourile de comandă ale mașinilor, echipamentele de control și alte sisteme de automatizare industrială.
Schneider Electric Harmony XB5 - ZB5FH83 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă: ZB5F
Compatibilitate: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Galben, ridicat, nemarcat
Informații suplimentare
Lățime: 37 mm
Înălțime: 37 mm
Adâncime: 32 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: C11, C15, SF1, C9 pentru diferite configurații de contact
Caracteristici de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Protecție IP: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
Tip UL: 4, 4X, 12, 13
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa, la 55 °C, distanță: 0,1 m
Protecție IK: IK03 (IEC 50102)
Standarde și certificări
Standarde de conformitate: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Rezistență la impact și vibrații
Rezistență la impact:
30 gn (durată = 18 ms) accelerație semiondă sinusoidală, IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală, IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă, IEC 60068-2-27
Rezistență la vibrații:
5 gn (f= 10...500 Hz), IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz), IEC 60068-2-6
Informații privind montarea și fixarea
Grosimea materialului care poate fi fixat cu cleme: 1-6 mm
Diametru recomandat pentru decupaj: Ø30,75 mm (Ø30,5 mm +0,5/-0)
