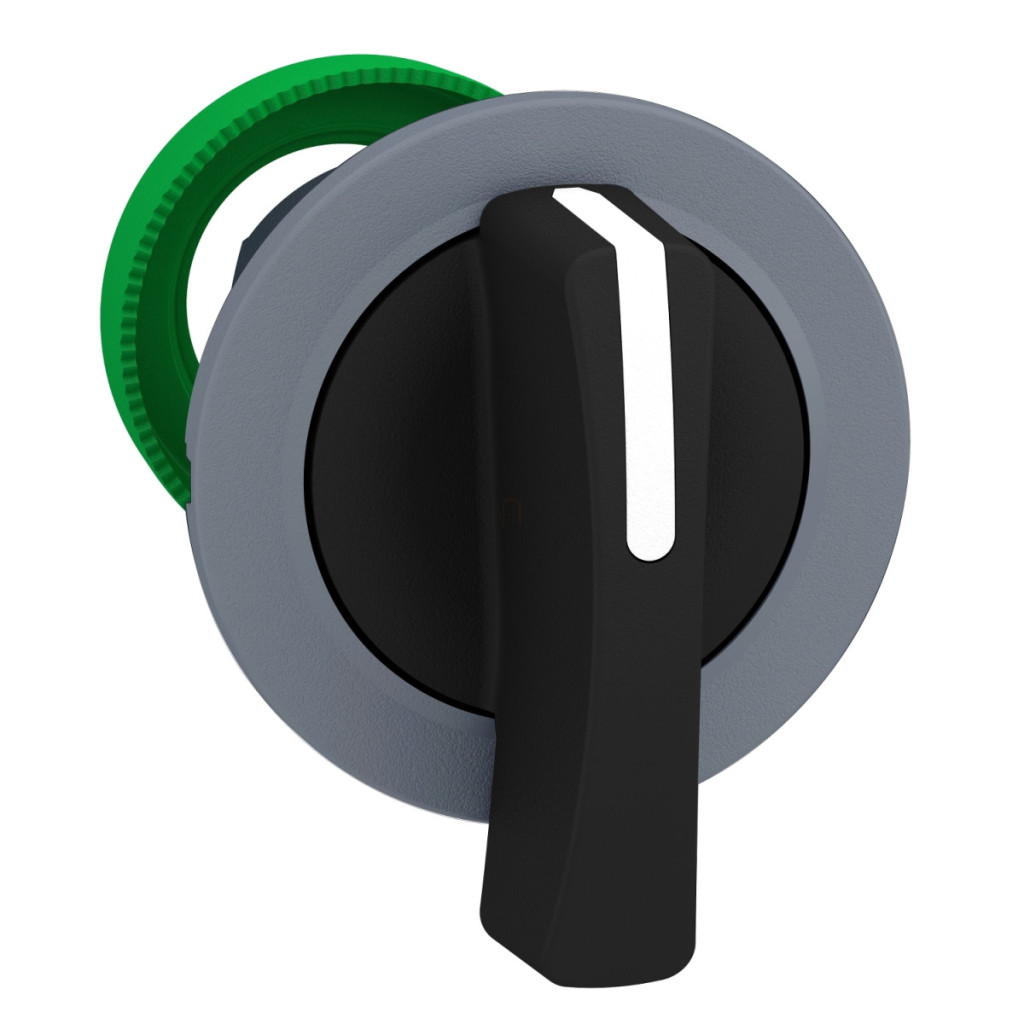

Capul comutatorului selector ZB5FJ2C0, parte a gamei de produse Harmony XB5 de la Schneider Electric, reprezintă o calitate excepțională în categoria elementelor de control industrial profesionale. Acest cap de comutator selector din plastic, care este încastrat în panou, poate fi utilizat pe scară largă în diverse sisteme industriale de automatizare și control, unde sunt necesare elemente de operare durabile și fiabile. Capul comutatorului selector ZB5FJ2C0 are un diametru de montare de 30,5 mm, care este dimensiunea standard în industrie, ceea ce îl face ușor de instalat în diverse panouri de control și interfețe de utilizator. O caracteristică specială a produsului este mânerul negru, extins, care permite o operare ergonomică chiar și atunci când se poartă mănuși, făcându-l ideal pentru mediile industriale în care este necesară comutarea precisă și rapidă. Mânerul de operare poate fi blocat în două poziții, unghiul de comutare este de 90°, iar tipul comutatorului este fix, ceea ce înseamnă că comutatorul rămâne în ultima poziție în care a fost acționat până când este acționat din nou. Această caracteristică este deosebit de utilă în aplicații în care feedback-ul vizual și păstrarea stării setate sunt importante. Designul produsului este adaptat cerințelor profesionale: capul comutatorului cu margine din plastic gri este ușor de instalat, iar gradul de protecție IP66/IP67 asigură protecție împotriva prafului și umezelii, astfel încât comutatorul funcționează în mod fiabil chiar și în condiții de mediu extreme. Produsul are o durată de viață mecanică excepțional de lungă, de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare pe termen lung, fără probleme, chiar și în condiții de utilizare intensivă. Operatorul nu poate fi blocat, ceea ce poate fi un aspect de luat în considerare în proiectarea anumitor aplicații. O caracteristică specială a capului comutatorului selector ZB5FJ2C0 este gama sa extrem de largă de temperaturi de funcționare: poate fi utilizat fără probleme între -40 °C și +70 °C, ceea ce permite utilizarea sa atât în echipamente de interior, cât și de exterior care funcționează în condiții meteorologice extreme. Produsul are un tratament de protecție TH (Treatment Harsh), care oferă o rezistență suplimentară la influențele mediului. Rezistența la impact a comutatorului selector este, de asemenea, demnă de remarcat: are o clasificare IK03 conform IEC 50102 și o rezistență excelentă la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6). Comutatorul poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55°C de la o distanță de 0,1 metri, ceea ce este deosebit de util în medii în care este necesară curățarea regulată. Capul comutatorului selector este conform cu numeroase standarde și certificări internaționale, printre care: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1. De asemenea, are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, asigurând acceptarea și aplicabilitatea globală a produsului. Comutatorul selector ZB5FJ2C0 poate fi utilizat cu diferite coduri de compoziție electrică (C3, C4, C5, C6, C7, C8, C11, C15, SF1), oferind opțiuni de configurare flexibile pentru diverse cerințe de comutare, până la 6 contacte. Dispunerea și numărul de contacte pot varia în funcție de codul selectat, permițând combinarea adecvată a contactelor normal deschise (N/C) și normal închise (N/O) pentru o anumită aplicație.
Schneider Electric Harmony XB5 - ZB5FJ2C0 - cap comutator selector din plastic încastrat, Ø30, cap extins, 2 poziții, ramă gri date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip operator: Cu blocare
Profil operator: Mâner lung negru
Informații suplimentare despre operator: Nu poate fi blocat
Informații despre poziția operatorului: 2 poziții 90°
Date mecanice
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
Date electrice
Cod compoziție electrică:
C3: <6 contacte cu blocuri simple pentru montare frontală
C4: <6 contacte cu blocuri simple și duble pentru montare frontală
C5: <5 contacte cu blocuri simple pentru montare frontală
C6: <5 contacte cu blocuri simple și duble pentru montare frontală
C7: <4 contacte cu blocuri simple pentru montare frontală
C8: <4 contacte cu blocuri simple și duble pentru montare frontală
C11: <3 contacte cu blocuri simple pentru montare frontală
C15: <1 contact cu blocuri simple pentru montare frontală
SF1: <3 contacte pentru montare frontală cu blocuri simple
Categorie de supratensiune: Clasa II conform IEC 60536
Date de mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare:-40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
