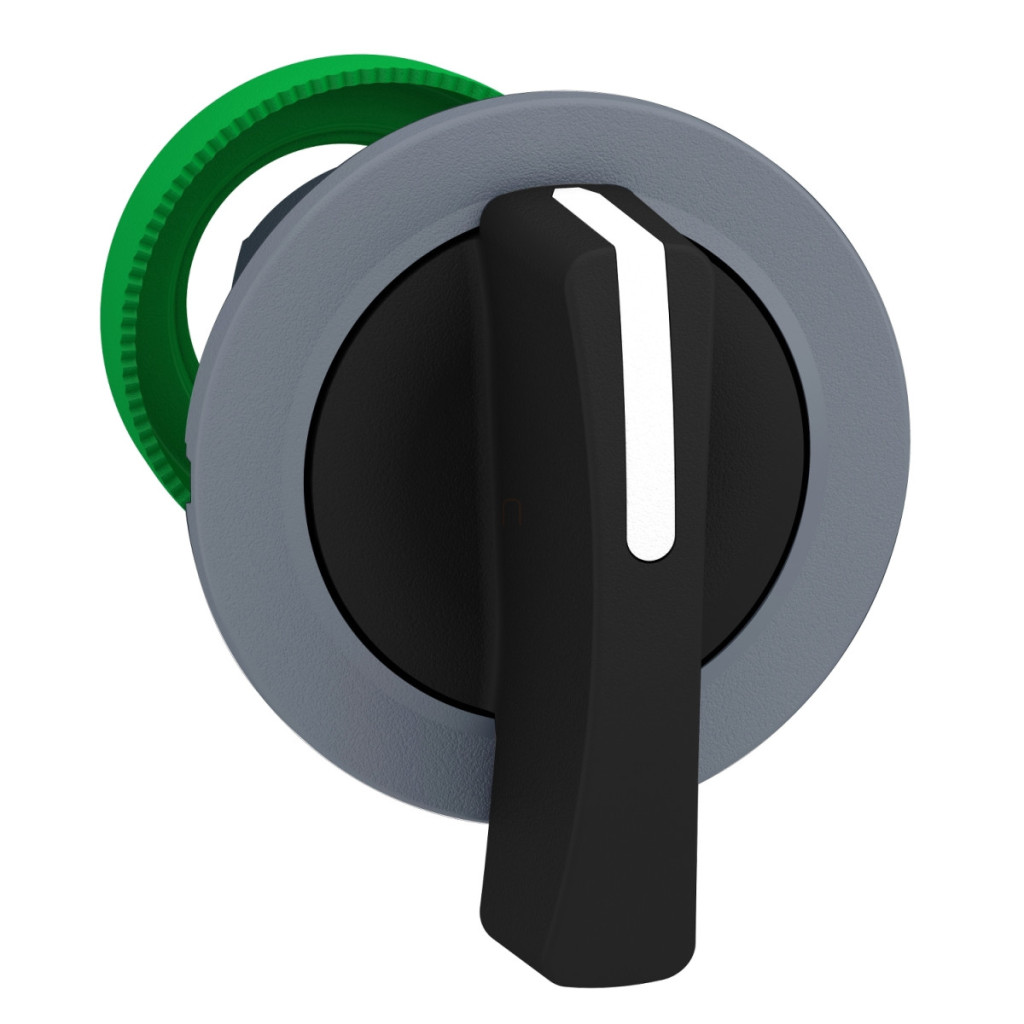

Capul comutatorului Schneider Electric Harmony XB5, cu numărul de articol ZB5FJ4C0, este un element de control industrial de înaltă calitate care poate fi utilizat într-o gamă largă de aplicații de automatizare. Acest cap comutator din plastic montat la nivel este de culoare neagră și are un mâner lung, care asigură o manevrare ergonomică pentru utilizatori, chiar și atunci când poartă mănuși. Capul comutatorului ZB5FJ4C0 oferă o funcționare în două poziții cu revenire prin arc de la dreapta la stânga, ceea ce înseamnă că comutatorul revine automat la poziția sa implicită după funcționare. Acest lucru este deosebit de util în aplicațiile în care este necesară comutarea momentană, urmată de revenirea la starea implicită a sistemului. Comutatorul are o ramă estetică de culoare gri, care se potrivește bine în mediile industriale. Designul circular al produsului și diametrul standard de montare de 30 mm (exact 30,5 mm) permit integrarea ușoară în sistemele existente. Specificațiile tehnice ale produsului sunt impresionante: producătorul garantează 1.000.000 de cicluri de funcționare mecanică, asigurând o durată de viață excepțional de lungă în mediile industriale. Capul comutatorului are un grad de protecție IP66 și IP67 conform IEC 60529, ceea ce permite o rezistență completă la praf și utilizarea periodică sub apă. Produsul poate fi depozitat și utilizat la temperaturi cuprinse între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Comutatorul poate rezista la spălare la o presiune de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de util în medii industriale unde este necesară curățarea regulată. Capul comutatorului ZB5FJ4C0 poate fi utilizat în diverse configurații electrice, inclusiv codurile C3, C4, C5, C6, C7, C8, C11, C15 și SF1, care permit montarea frontală a unui număr și tipuri diferite de contacte. Această flexibilitate permite utilizarea comutatorului pentru o gamă largă de sarcini de control. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 nr. 14, JIS C8201-5-1 și JIS C8201-1 și este certificat de CSA, DNV, BV, LROS și UL. Comutatorul poate rezista la vibrații de 5 gn în intervalul 2-500 Hz, conform IEC 60068-2-6, și are o rezistență la impact de 30 gn (18 ms) și 50 gn (11 ms), conform IEC 60068-2-27. În concluzie, comutatorul Schneider Electric ZB5FJ4C0 este un element de control industrial extrem de fiabil, durabil și versatil, ideal pentru sisteme de automatizare, comenzi de mașini și alte aplicații industriale în care este necesar un comutator cu două poziții și revenire prin arc. Dimensiunile compacte ale produsului (dimensiuni CAD totale: 37 mm lățime, 37 mm înălțime, 46 mm adâncime) permit o instalare care economisește spațiu, în timp ce designul robust garantează o funcționare de lungă durată chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB5 - ZB5FJ4C0 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Pentru comutator cu cap
Denumire scurtă a produsului: ZB5
Material margine: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tip acționare: Revenire cu arc de la dreapta la stânga
Profil acționare: Mâner lung negru
Informații suplimentare despre acționare: Fără blocare
Informații despre poziția actuatorului: 2 poziții 90°
Date suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3, C4, C5, C6, C7, C8, C11, C15, SF1 - diverse configurații de contact pentru montare frontală
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
