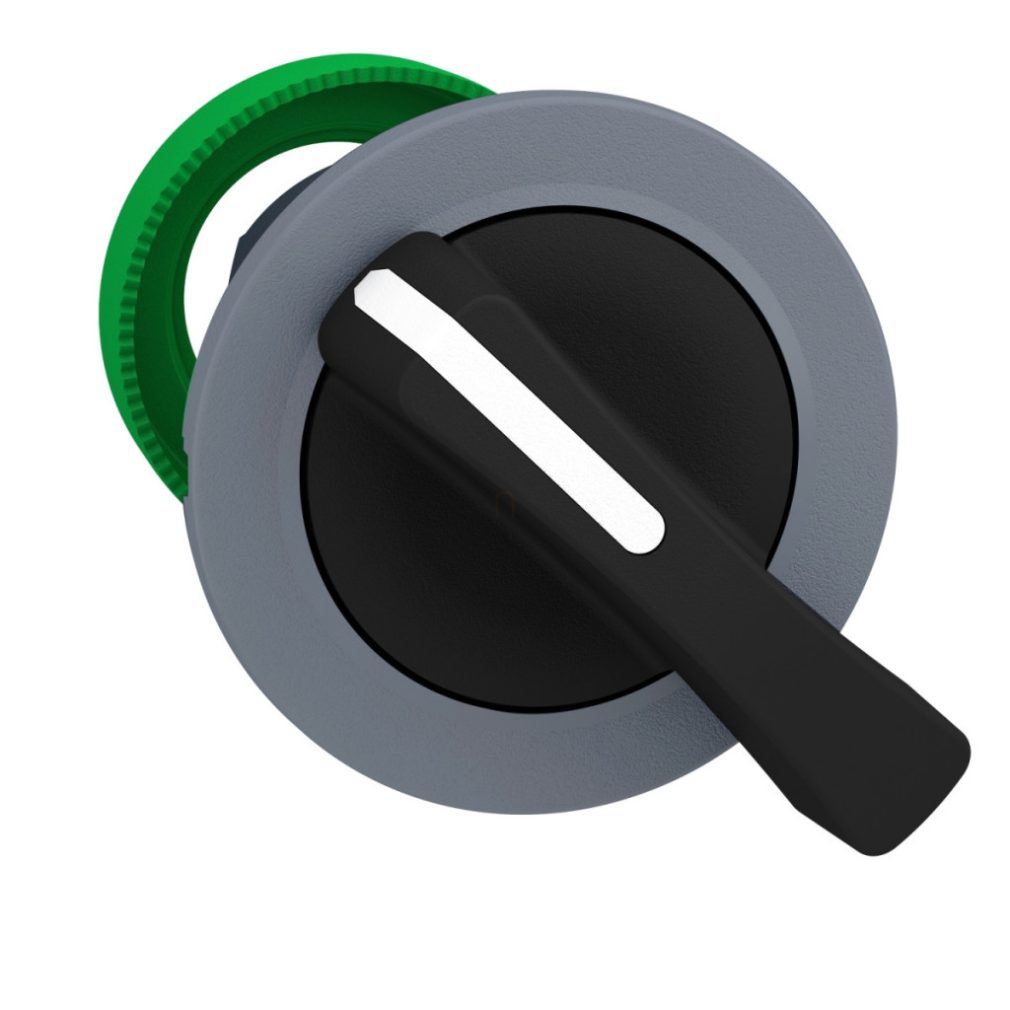

Capul comutatorului selector Schneider Electric Harmony XB5 seria ZB5FJ7C0 este o componentă industrială de calitate superioară, care se distinge de produsele similare prin versatilitatea și fiabilitatea sa. Acest cap de comutator din plastic montat încastrat este alegerea ideală pentru mediile industriale în care este importantă funcționarea precisă și durabilă. Comutatorul selector ZB5FJ7C0 face parte din familia de produse Harmony XB5, recunoscută la nivel mondial ca componentă de control industrial. Capul comutatorului are un diametru de montare de 30,5 mm, care respectă standardele industriale, fiind ușor de montat în majoritatea modelelor de panouri de control. Designul încastrat al produsului oferă un aspect elegant și protecție împotriva acționării accidentale. Comutatorul este negru, cu un mâner lung, care oferă o prindere bună și o operare ușoară chiar și atunci când se poartă mănuși. Modelul ZB5FJ7C0 are trei poziții, între care se poate comuta cu o rotație de ±45°. O caracteristică specială a capului comutatorului este revenirea cu arc din stânga spre centru, care asigură că comutatorul revine întotdeauna în poziția centrală după ce a fost eliberat din poziția stângă. Acest lucru este deosebit de util în aplicații în care sunt importante acționarea momentană și revenirea automată la poziția implicită. Unitatea de control nu poate fi blocată, deci nu poate fi blocată cu o cheie sau alte mijloace. Capul comutatorului este înconjurat de un cadru din plastic gri, care oferă un aspect elegant și o bună vizibilitate. Din punct de vedere tehnic, ZB5FJ7C0 se mândrește cu o construcție extrem de durabilă, demonstrată de durata de viață mecanică de 1 milion de cicluri de funcționare. Produsul are dimensiuni compacte: 37 mm lățime, 37 mm înălțime și 46 mm adâncime. Clasele de protecție IP66 și IP67 (conform IEC 60529) oferă o protecție excelentă împotriva pătrunderii prafului și a apei, permițând utilizarea comutatorului în medii industriale dure. Produsul este, de asemenea, conform cu standardele americane NEMA 13 și NEMA 4X, ceea ce reprezintă o dovadă suplimentară a calității și durabilității sale. Comutatorul poate rezista, de asemenea, la spălări cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de important în medii în care este necesară curățarea regulată. Capul comutatorului ZB5FJ7C0 este extrem de flexibil din punct de vedere electric. Poate fi utilizat cu diferite configurații de contact, care sunt indicate prin codurile de asamblare electrică enumerate în fișa tehnică a produsului (C3, C4, C5, C6, C7, C8, C11, SF1). Aceste configurații permit utilizarea capului comutatorului cu diferite numere și tipuri de contacte, adaptându-se la cerințele specifice ale aplicației. Capul comutatorului poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce reprezintă un interval de funcționare extrem de larg. Produsul are o rezistență excelentă la vibrații (5 gn, interval de frecvență 2-500 Hz) conform IEC 60068-2-6, precum și o rezistență remarcabilă la șocuri (30 gn până la 18 ms sau 50 gn până la 11 ms pentru accelerație cu semiondă sinusoidală) conform IEC 60068-2-27. Acest lucru asigură o funcționare fiabilă chiar și în cazul unui impact mecanic puternic.
Schneider Electric Harmony XB5 - ZB5FJ7C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Pentru comutator selector de cap
Denumire scurtă a dispozitivului: ZB5
Material cadru: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat în panou
Unitate de vânzare indivizibilă: 1
Forma capului unității indicatoare: Rotundă
Caracteristici de funcționare
Tip operator: Revenire cu arc din stânga spre centru
Profil operator: Mâner lung negru
Informații suplimentare despre operator: Fără blocare
Informații privind poziția operatorului: 3 poziții +/- 45°
Caracteristici mecanice
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 1.000.000 de cicluri
Coduri de asamblare electrică
C3 pentru maximum 6 contacte, utilizând blocuri simple pentru montarea frontală
C4 pentru maximum 6 contacte, utilizând blocuri simple și duble pentru montarea frontală
C5 pentru maximum 5 contacte, utilizând blocuri simple pentru montarea frontală
C6 pentru maximum 5 contacte, utilizând blocuri simple și duble pentru montarea frontală
C7 pentru maximum 4 contacte, utilizând blocuri simple pentru montarea frontală
C8 pentru maximum 4 contacte, utilizând blocuri simple și duble pentru montare frontală
C11 pentru maximum 3 contacte, utilizând blocuri simple pentru montare frontală
SF1 pentru maximum 3 contacte, utilizând blocuri simple pentru montare frontală
Caracteristicile dispozitivului
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
