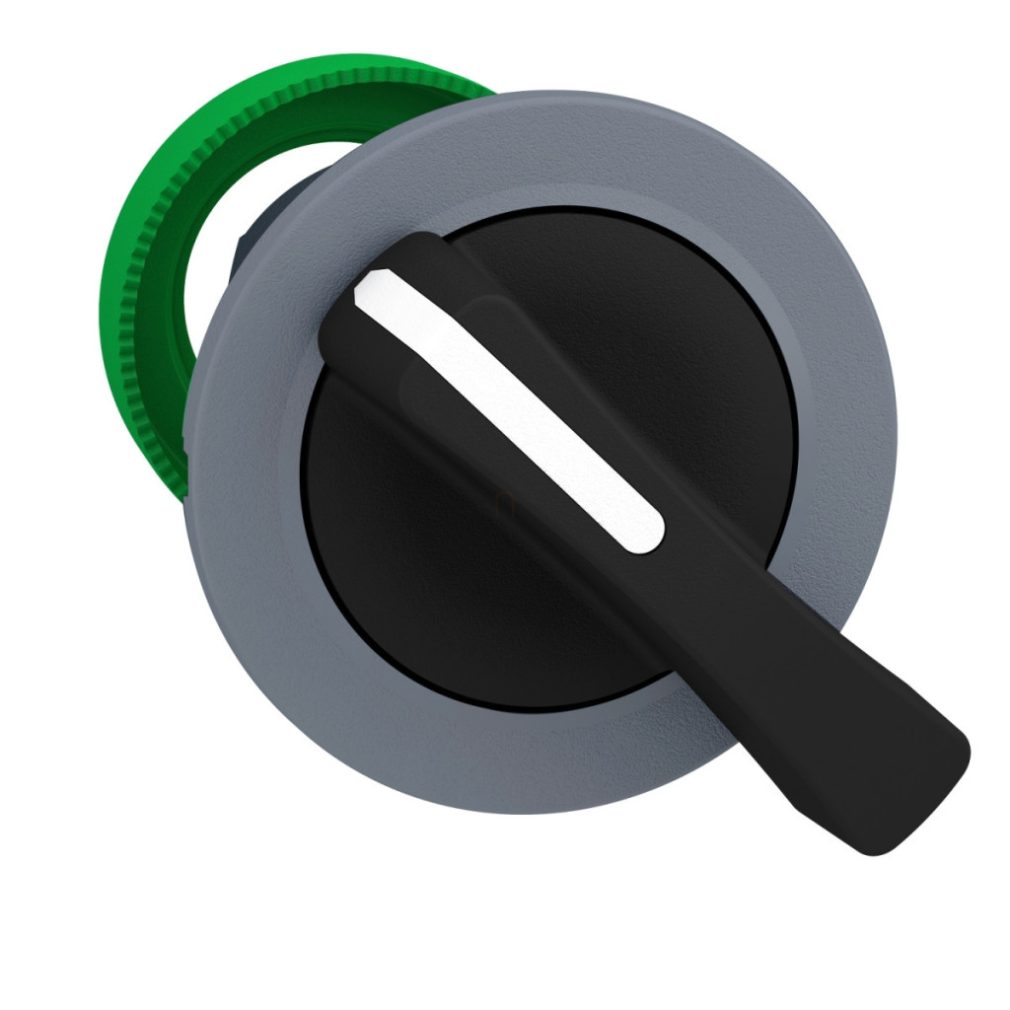

Comutatorul de înaltă calitate ZB5FJ8C0 din gama de produse Harmony XB5 de la Schneider Electric oferă o soluție excepțională pentru aplicații industriale de control și automatizare. Acest comutator selector din plastic cu diametrul de 30 mm, montabil pe panou, este potrivit pentru o gamă largă de aplicații, inclusiv controlul mașinilor, liniile de producție și echipamentele industriale. ZB5FJ8C0 este un comutator selector cu trei poziții, cu mecanism de revenire cu arc de la dreapta la centru. Cu mânerul său lung negru și marginea gri, comutatorul nu este doar funcțional, ci și ergonomic, asigurând o utilizare confortabilă pentru personalul de operare. Designul rotund încastrat al comenzii permite instalarea ușoară în panouri de control cu deschideri de 30,5 mm diametru. Din punct de vedere tehnic, ZB5FJ8C0 are specificații remarcabile. Capul comutatorului poate fi utilizat pentru o gamă largă de configurații electrice cu multiple combinații de coduri (C3, C4, C5, C6, C7, C8, C11, SF1), permițând un număr diferit de contacte. Are o durată de viață mecanică extrem de lungă, de până la 1 milion de cicluri de comutare, demonstrând calitatea înaltă reprezentată de Schneider Electric. Produsul are un grad de protecție IP66 și IP67 conform IEC 60529 și respectă, de asemenea, cerințele NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție îi permite să funcționeze în mod fiabil chiar și în medii umede și prăfuite și chiar să reziste la curățarea cu un jet de apă de înaltă presiune (7000000 Pa) la 55 °C de la o distanță de 0,1 metri. Capul comutatorului ZB5FJ8C0 funcționează în mod fiabil la temperaturi extreme cuprinse între -40 °C și +70 °C, asigurând o funcționare stabilă chiar și în medii industriale dure. Produsul are un grad de rezistență la impact IK03 conform IEC 50102 și prezintă o rezistență excelentă la vibrații (5 gn, interval de frecvență 2-500 Hz) și la șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms). Capul comutatorului Schneider Electric Harmony XB5 ZB5FJ8C0 este conform cu numeroase standarde și certificări internaționale, inclusiv JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1 și JIS C8201-1. Calitatea produsului este certificată de certificări recunoscute la nivel internațional, precum CSA, DNV, BV, LROS și UL.
Schneider Electric Harmony XB5 - ZB5FJ8C0 date tehnice
Date generale
Familia de produse: Harmony XB5
Tipul produsului: Pentru comutator selector de cap
Denumire scurtă a produsului: ZB5
Material placă frontală: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de vânzare: 1
Formă cap unitate de semnal: Rotundă
Funcționare și manipulare
Tip acționare: Dreapta spre centru cu revenire prin arc
Profil acționare: Negru, mâner lung
Informații suplimentare despre acționare: Fără blocare
Informații privind poziția operatorului: 3 poziții +/- 45°
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Grosime de prindere: 1 până la 6 mm / 0,04 până la 0,24 inci
Date de performanță
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică:
C3: mai puțin de 6 contacte utilizând blocuri simple montate din față
C4: mai puțin de 6 contacte utilizând blocuri simple și duble montate din față
C5: mai puțin de 5 contacte utilizând blocuri simple montate din față
C6: mai puțin de 5 contacte utilizând blocuri simple și duble montate din față
C7: mai puțin de 4 contacte utilizând blocuri simple montate din față
C8: mai puțin de 4 contacte utilizând blocuri simple și duble montate din față
C11: mai puțin de 3 contacte utilizând blocuri simple montate din față
SF1: mai puțin de 3 contacte utilizând blocuri simple, montate frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
