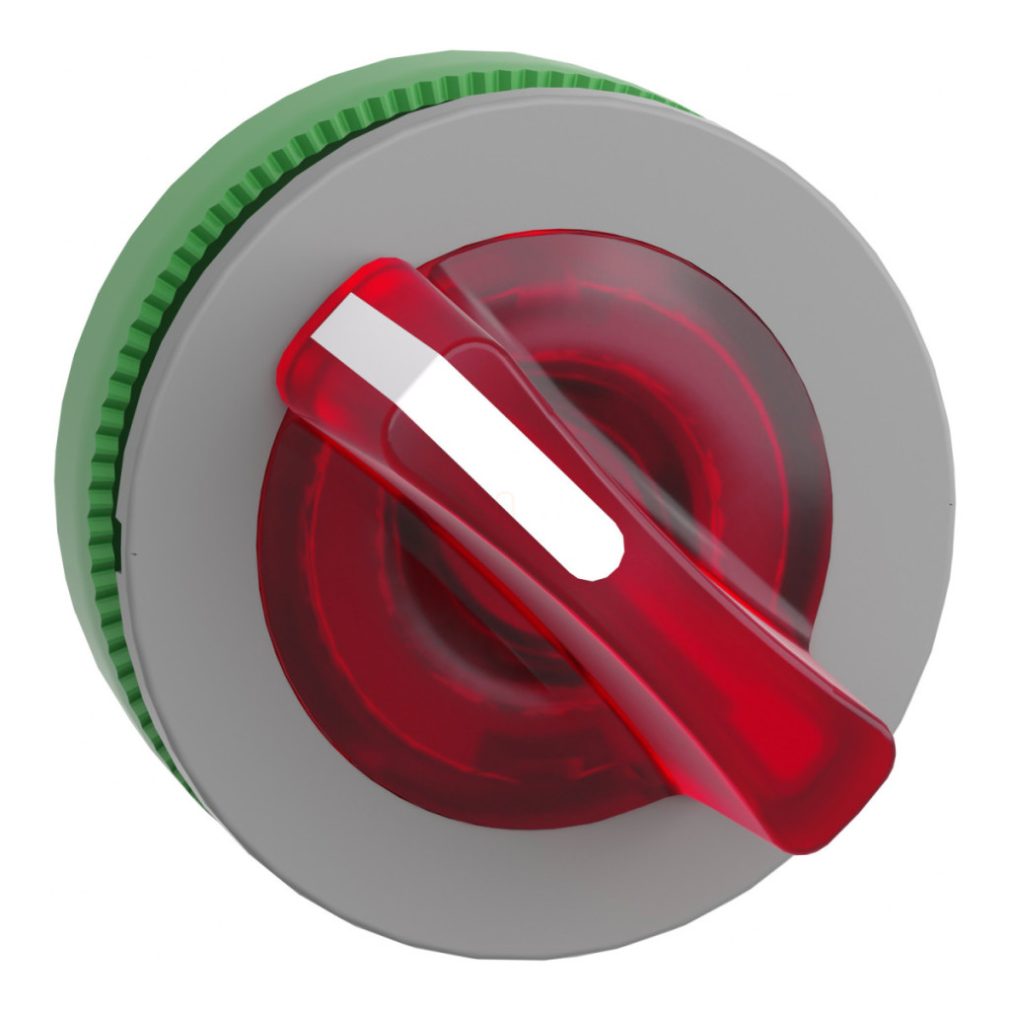

Capul comutatorului iluminat Schneider Electric Harmony XB5 ZB5FK1243C0 servește ca dispozitiv de control industrial de înaltă calitate în sisteme automatizate, panouri de control și echipamente pentru mașini. Această unitate de comutare cu 2 poziții este alegerea perfectă atunci când aveți nevoie de un feedback vizual clar și de o funcționare fiabilă a stării de comutare. Modelul ZB5FK1243C0 este un comutator selector iluminat, montat încastrat, cu un diametru de 30 mm, prevăzut cu un mâner standard roșu și o ramă elegantă din plastic gri. Produsul poate fi instalat cu ușurință în decupaje cu diametrul de 30,5 mm și este compatibil cu blocurile LED universale Schneider Electric, asigurând o utilizare flexibilă într-o varietate de aplicații. Cele două poziții de comutare (cu o rotație de 90°) permit indicarea clară a două stări sau funcții de funcționare diferite, în timp ce iluminarea încorporată asigură o vizibilitate excelentă chiar și în condiții de iluminare slabă. Comutatorul selector are caracteristici tehnice remarcabile. În ceea ce privește durabilitatea, merită menționată durata de viață mecanică de 1.000.000 de cicluri, care garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul se bucură de un nivel ridicat de protecție: protecție IP66 și IP67 conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X. Această protecție remarcabilă permite utilizarea comutatorului în condiții de mediu adverse, cum ar fi praf, umiditate sau chiar curățarea cu jet de apă de înaltă presiune (până la 7000000 Pa la 55 °C, la o distanță de 0,1 m). Dispozitivul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Clasificarea IK03 (conform IEC 50102) asigură un anumit grad de rezistență la impact, în timp ce rezistența la vibrații (5 gn 2...500 Hz) și rezistența la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms în cazul accelerației cu semiondă sinusoidală) garantează o funcționare stabilă chiar și în medii industriale expuse la vibrații. Capul comutatorului selector ZB5FK1243C0 poate fi utilizat cu diverse configurații electrice, inclusiv cele corespunzătoare codurilor M3, M4, M5, M6, M10, MF1, MF2 și MR1. Acest lucru permite utilizarea a până la 4 contacte, cu o combinație de blocuri simple sau duble, cu LED integrat sau transformator. Produsul este conform cu o serie de standarde internaționale, inclusiv: CSA C22.2 nr. 14, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1 și JIS C8201-1. Deține certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL, dovadă a conformității sale cu cele mai stricte standarde internaționale de siguranță.
Schneider Electric Harmony XB5 - ZB5FK1243C0 - comutator de lumină din plastic încastrat, Ø30, 2 poziții, roșu, ramă gri date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tip produs: Cap comutator selector iluminat
ID produs: ZB5FK1243C0
Compatibilitate: LED universal
Denumire scurtă dispozitiv: ZB5
Material cadru: Plastic gri
Diametru de instalare: 30,5 mm
Tip cap: Încastrat
Tip operator: Cu blocare
Profil operator: Mâner standard roșu
Informații privind poziția operatorului: 2 poziții 90°
Dimensiuni
Lățime totală: 37 mm
Înălțime totală: 37 mm
Adâncime totală: 46 mm
Grosime de prindere: 1-6 mm Date tehnice Durată de viață mecanică: 1.000.000 de cicluri Cod de asamblare electrică: M3, M4, M5, M6, M10, MF1, MF2, MR1
Grad de protecție: IP66 și IP67 (conform IEC 60529)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Rezistență la impact: IK03 (conform IEC 50102)
Categorie de supratensiune: Clasa II conform IEC 60536
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
