Gama de produse Schneider Electric Harmony XB5 ZB5FK1583C0 comutator selector iluminat este un element de control industrial profesional de înaltă calitate, care îndeplinește perfect cerințele aplicațiilor moderne de automatizare și control. Acest comutator special conceput are compatibilitate universală cu LED-uri, ceea ce îl face extrem de versatil pentru o varietate de sarcini de control. Modelul ZB5FK1583C0 este un comutator cu montare încastrată, cu un diametru de montare de 30,5 mm, cu trei poziții de funcționare și un design cu revenire prin arc. Comutatorul poate fi acționat cu o rotație de ±45° și are o vizibilitate excelentă datorită mânerului său galben standard. Carcasa dispozitivului este fabricată din plastic gri cu un design rotund, care nu numai că îi conferă un aspect estetic, dar promovează și utilizarea funcțională. Parametrii tehnici ai comutatorului ZB5FK1583C0 sunt impresionanți: produsul are un grad de protecție IP66 și IP67 conform IEC 60529, care oferă o protecție excelentă împotriva pătrunderii prafului și a apei. De asemenea, are clasele NEMA 13 și NEMA 4X și poate rezista la jeturi de apă de înaltă presiune (7000000 Pa la 55°C) de la o distanță de 0,1 m. În ceea ce privește rezistența la impact mecanic, are o clasă IK03 conform IEC 50102. Acest cap de comutare funcționează în mod fiabil chiar și în condiții de mediu extreme: poate fi utilizat și depozitat într-un interval de temperatură cuprins între -40 °C și +70 °C. Codurile de asamblare electrică (M3, M6, M10, MF1, M4) permit diferite configurații ale blocului de contacte, astfel încât poate fi utilizat cu până la 4 contacte într-un design montat frontal cu LED încorporat, în funcție de cerințele aplicației. Comutatorul selector Schneider Electric ZB5FK1583C0 are o durată de viață mecanică remarcabilă: garantează 500.000 de cicluri de funcționare, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Produsul este conform cu cele mai importante standarde internaționale (UL 508, EN/IEC 60947-5-4, JIS C8201-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, CSA C22.2 nr. 14, EN/IEC 60947-5-1, JIS C8201-1) și are numeroase certificări internaționale, inclusiv certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Produsul are o rezistență la vibrații de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) cu accelerație semionduală conform IEC 60068-2-27. Acești parametri fac ca produsul să fie ideal pentru medii industriale, marine sau alte medii dure.

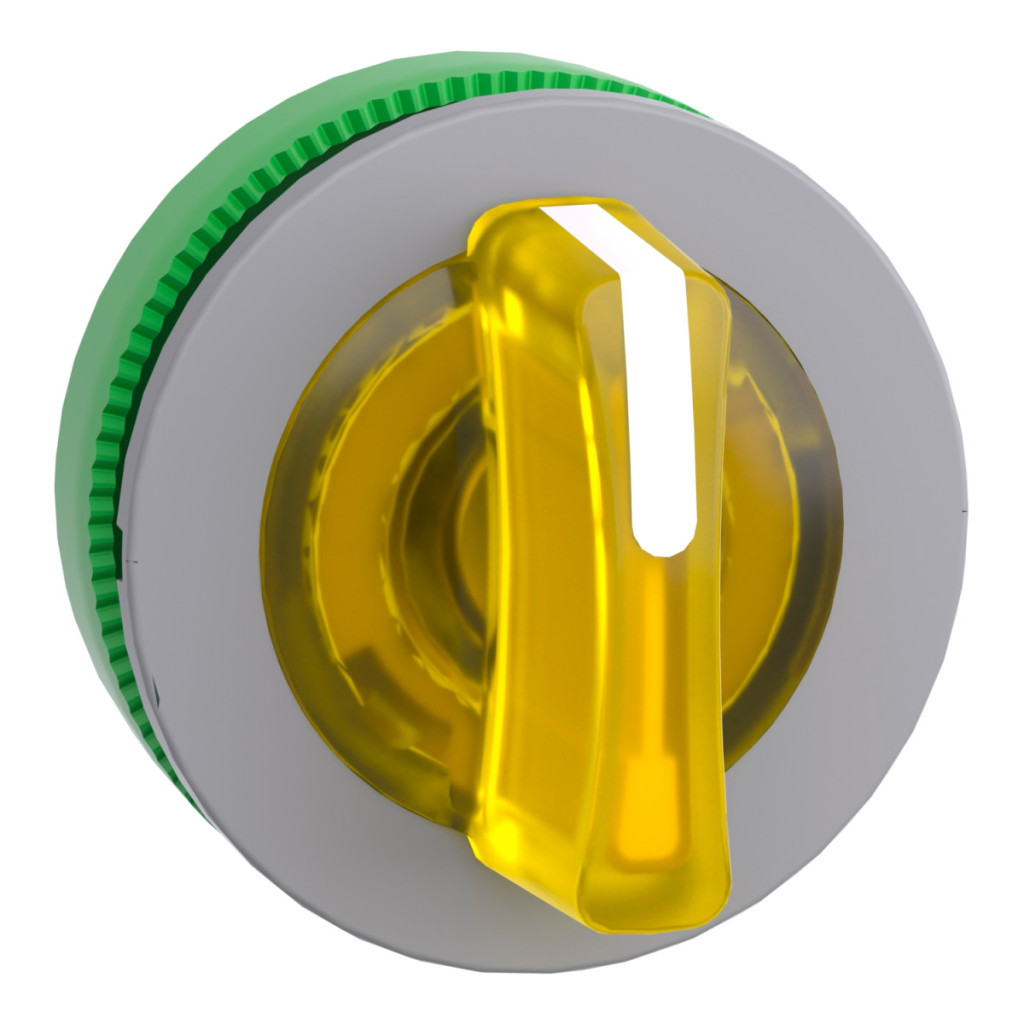

Schneider Electric Harmony XB5 - ZB5FK1583C0 - cap comutator selector iluminat din plastic, montat încastrat, Ø30, 3 poziții, galben, revenire centrală, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Cap comutator selector iluminat
Compatibilitatea produsului: LED universal
Denumirea scurtă a dispozitivului: ZB5
Materialul cadrului: Plastic, de culoare gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tip operator: Revenire centrală cu arc
Profil operator: Mâner standard galben
Informații privind poziția operatorului: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 46 mm
Durată de viață mecanică: 500.000 de cicluri
Cod de asamblare electrică: M3 până la 4 contacte montate frontal cu LED integrat în blocuri individuale
M6 până la 2 contacte montate frontal cu LED integrat și transformator în blocuri individuale
M10 până la 2 contacte montate frontal cu LED integrat în blocuri individuale
MF1 până la 2 contacte montate frontal cu LED integrat în blocuri simple
M4 până la 4 contacte montate frontal cu LED integrat în blocuri simple și duble
Prezentare generală a dispozitivului: Element de bază. Date de mediu. Grad de protecție: TH. Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C. Temperatura aerului ambiant pentru funcționare: -40 până la 70 °C. Categorie de supratensiune: Clasa II conform IEC 60536. Grad de protecție IP: IP66. -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508
EN/IEC 60947-5-4
JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60947-5-5
CSA C22.2 Nr. 14
EN/IEC 60947-5-1
JIS C8201-1
Certificări de produs: CSA
DNV
BV
LROS (Lloyds Register of Shipping)
Listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Date de montare și dimensiuni
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Diametru recomandat pentru decupajul panoului: Ø30,75 mm (Ø30,5 +0,5/0 mm) / Ø1,21 in. (Ø1,20 +0,0196/0 in.)
