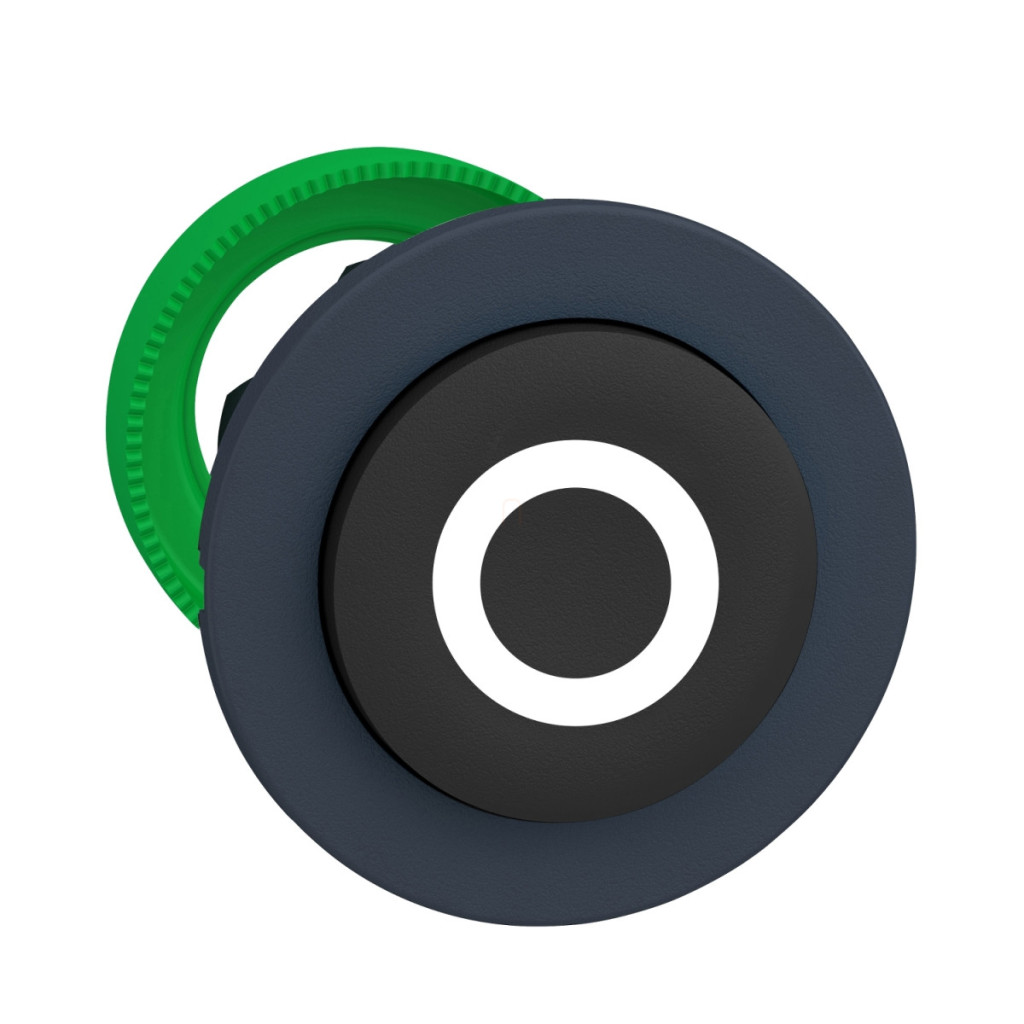

ZB5FL232, parte a gamei de produse Schneider Electric Harmony XB5, este un buton extrem de fiabil, montat încastrat, ideal pentru utilizarea într-o gamă largă de aplicații industriale. Acest buton negru cu marcaj O are un profil ridicat, care nu numai că facilitează operabilitatea, dar îmbunătățește și experiența utilizatorului în utilizarea zilnică. Butonul ZB5FL232 este o unitate compactă și durabilă din plastic, cu un diametru de montare de 30,5 mm, ceea ce îl face ușor de instalat în deschideri standard. Produsul are un cadru gri închis și un cap negru proeminent, iar marcajul alb O indică clar funcția butonului. Funcționarea cu revenire prin arc asigură o funcționare fiabilă, iar durabilitatea mecanică este remarcabilă - 10 milioane de cicluri de comutare pe durata de viață a produsului, ceea ce îl face ideal pentru panourile de control utilizate frecvent. Butonul are un grad de protecție IP extrem de ridicat: IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este rezistent la praf, pătrunderea apei și chiar spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C). Acest lucru este deosebit de important în medii în care curățarea și dezinfectarea sunt proceduri regulate. Produsul este, de asemenea, conform cu categoriile de protecție de tip 4, 4X, 12 și 13 conform UL 50 E, ceea ce asigură o gamă largă de aplicații industriale. Capul butonului ZB5FL232 este compatibil cu diverse blocuri de contact (ZBYF..., ZBZF32, ZBZF33, ZB5AZ) și poate fi utilizat cu mai multe coduri de asamblare electrică (C1, C2, C11, C15, SF1), permițându-i să gestioneze până la 9 contacte. Produsul este conform cu o gamă largă de standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este certificat UL și CSA. Capul butonului ZB5FL232 prezintă o rezistență remarcabilă chiar și în condiții de mediu extreme. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, care se aplică și intervalului de temperatură de depozitare. Are o rezistență mecanică și o rezistență la vibrații excelente, cu o rezistență la impact de până la 50 gn și o rezistență la vibrații de 5 gn, conform standardelor IEC. Acest design robust asigură o durată lungă de viață chiar și în medii industriale dure, unde vibrațiile, impactul și fluctuațiile de temperatură sunt frecvente.
Schneider Electric Harmony XB5 - Date tehnice ZB5FL232
Caracteristici principale
ZB5FL232 este un cap de buton care aparține familiei de produse Harmony XB5. Este un cap pentru un buton neiluminat, abreviat ZB5F. Produsul este compatibil cu: ZBYF..., ZBZF32, ZBZF33, ZB5AZ. Rama sa este fabricată din plastic gri închis și are un diametru de montare de 30,5 mm. Capul este de tip încastrat, iar cantitatea minimă de comandă este de 1 bucată. Design și funcționare Capul unității indicatoare este rotund. Tipul operatorului este cu revenire prin arc. Profilul operatorului este negru, ridicat, cu marcaj O (alb).
Dimensiuni și proprietăți mecanice
Lățimea totală conform CAD este de 37 mm, înălțimea totală este de 37 mm, iar adâncimea totală este de 32 mm. Durata de viață mecanică este de 10.000.000 de cicluri. Codul de asamblare electrică poate fi: C1 (mai puțin de 9 contacte utilizând blocuri simple, montate frontal), C2 (mai puțin de 9 contacte utilizând blocuri simple și duble, montate frontal), C11 (mai puțin de 3 contacte utilizând blocuri simple, montate din față), C15 (mai puțin de 1 contact utilizând blocuri simple, montate din față), SF1 (mai puțin de 3 contacte utilizând blocuri simple, montate din față).
Date de mediu
Grad de protecție TH. Temperatura aerului ambiant pentru depozitare -40...70 °C. Temperatura aerului ambiant pentru funcționare -40...70 °C. Categoria de supratensiune Clasa II, conform IEC 60536.
Protecție și rezistență
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653. De asemenea, este conform cu tipul 13, tipul 12, tipul 4, tipul 4X conform UL 50 E. Rezistența la spălarea cu apă sub presiune este de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Grad de protecție IK IK03 conform IEC 50102.Standarde și certificări Produsul este conform cu următoarele standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1. Produsul este certificat UL și CSA. Rezistență la impact și vibrații Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gN (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gN (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27.Rezistență la vibrații: 5 gN (f = 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f = 2...10 Hz) conform IEC 60068-2-6.
Informații privind montarea
Grosime de prindere: 1-6 mm / 0,04-0,24 in. Diametru recomandat al orificiului panoului Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in (Ø1,20 in 0+0,0196). Distanțele minime necesare pentru cablarea terminalelor cu șurub sau a conectorilor: a = 40 mm (1,57 in), b = 40 mm (1,57 in). Pentru cablarea conectorilor Faston: a = 45 mm (1,77 in), b = 40 mm (1,57 in).
