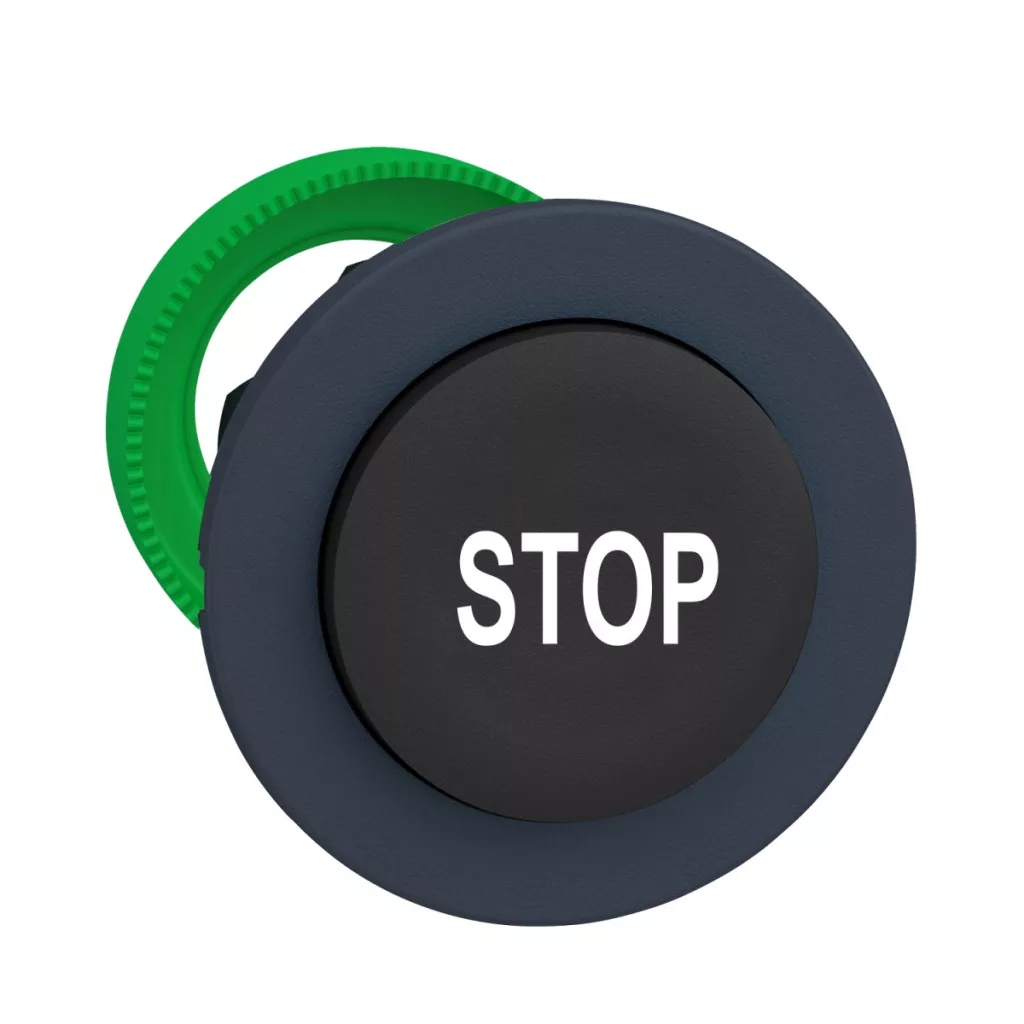

Capul butonului Schneider Electric Harmony XB5 seria ZB5FL234 este un element de control industrial profesional conceput special pentru aplicații de oprire de urgență și siguranță. Acest cap buton din plastic încastrat este negru, cu inscripția STOP albă și un cadru gri închis. ZB5FL234 se potrivește într-un orificiu de montare cu diametrul de 30,5 mm și are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția normală după ce a fost apăsat. Butonul are un design ergonomic, iar profilul său ridicat asigură accesibilitatea și vizibilitatea acestuia chiar și în medii industriale. Capul plat încorporat, cu formă rotundă, este un element de design caracteristic al seriei Harmony XB5. Produsul are un nivel de protecție excepțional de ridicat - IP66, Standardele IP67, IP69 și IP69K asigură o rezistență excelentă la praf și apă. Capul butonului este compatibil cu diverse blocuri de contact, inclusiv tipurile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, permițând o configurare flexibilă pentru diferite cerințe de comutare. Produsul poate fi utilizat cu mai multe configurații electrice - suportă configurații cu un singur contact sau cu mai multe contacte, inclusiv codurile de configurație electrică C1, C2, C11, C15 și SF1. ZB5FL234 are un design extrem de durabil, cu o durată de viață mecanică de până la 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în cele mai exigente medii industriale. Produsul are o rezistență remarcabilă la diverse influențe externe - poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la impact este clasificată IK03 conform IEC 50102. Butonul poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. De asemenea, are o rezistență remarcabilă la vibrații, variind de la 5 gn (10-500 Hz) la 2 mm vârf-vârf (2-10 Hz) conform IEC 60068-2-6. ZB5FL234 este conform cu numeroase standarde internaționale și este certificat UL și CSA, asigurând conformitatea globală pe diverse piețe. Acest buton este alegerea ideală pentru sisteme de siguranță, sisteme de oprire de urgență și orice mediu industrial în care este esențială o funcție de oprire de urgență fiabilă, foarte vizibilă și ușor de utilizat.
Schneider Electric Harmony XB5 - Date tehnice ZB5FL234
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Produse compatibile: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Formă cap unitate de semnalizare: Rotundă
Tip cap actuator: Revenire cu arc
Profil actuator: Negru, ridicat, STOP (alb)
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Grosime de prindere: 1-6 mm
Performanță
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 (max. 9 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C2 (max. 9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal), C11 (max. 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C15 (max. 1 contact utilizând blocuri simple pentru montarea pe panoul frontal), SF1 (max. 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal)
Caracteristici de mediu
Grad de protecție: IP66, IP67, IP69, IP69K (IEC 60529, ISO 20653), Tip 12, 13, 4, 4X (UL 50 E)
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Protecție IK: IK03 (IEC 50102)
Interval de temperatură de funcționare: -40...+70 °C
Interval de temperatură de depozitare: -40...+70 °C
Categorie de supratensiune: Clasa II (IEC 60536)
Certificate și standarde
Conformitate: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări ale produsului: Listat UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală (IEC 60068-2-27), 50 gn (durată = 11 ms) accelerație semiondă sinusoidală (IEC 60068-2-27), 25 g (durată = 6 ms) pentru 1000 de impacturi pe axă (IEC 60068-2-27)
Rezistență la vibrații: 5 g (f= 10...500 Hz) (IEC 60068-2-6), 2 mm vârf la vârf (f= 2...10 Hz) (IEC 60068-2-6)
