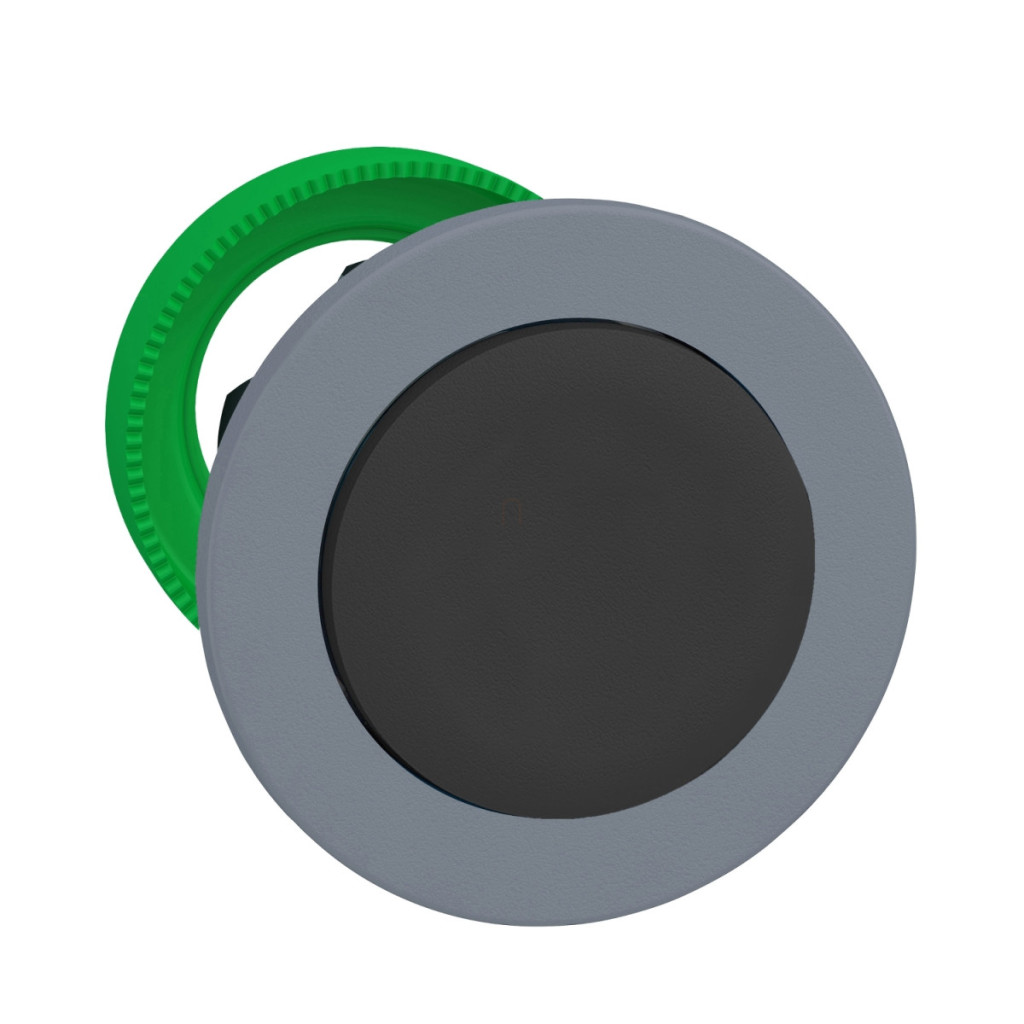

Gama de produse Schneider Electric Harmony XB5 Capul butonului cu montare încastrată ZB5FL2C0 este unul dintre cele mai fiabile elemente de control industrial. Acest cap de buton negru, în relief, fără marcaje, are o margine din plastic gri care se potrivește perfect în mediile industriale moderne. Cu un diametru de montare de 30 mm, ZB5FL2C0 are o funcție de revenire cu arc care asigură revenirea automată a butonului la poziția inițială după fiecare utilizare. Durabilitatea excepțională a butonului este dovedită de durata sa de viață mecanică de 10 milioane de cicluri de funcționare, asigurând fiabilitate pe termen lung chiar și în aplicații utilizate frecvent. Produsul este compatibil cu accesoriile ZBYF, ZBZF32, ZBZF33 și ZB5AZ, oferind opțiuni flexibile de instalare pentru diverse sarcini de control. Butonul ZB5FL2C0 are un grad de protecție IP66 și IP67, oferind o protecție excelentă împotriva prafului și a apei și poate rezista la spălarea cu presiune înaltă la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Parametrii tehnici ai butonului ZB5FL2C0 sunt impresionanți. Cu un diametru de montare de 30,5 mm și un design încastrat încorporat, butonul rotund măsoară 37 mm x 37 mm x 32 mm (lățime x înălțime x adâncime). Produsul poate fi utilizat în mai multe configurații electrice diferite: cu codul C1, se pot utiliza până la 9 contacte în montarea pe panoul frontal cu un singur bloc; cu codul C2, se pot utiliza până la 9 contacte în montarea pe panoul frontal cu blocuri simple și duble; cu codul C11, se pot utiliza până la 3 contacte în montarea pe panoul frontal cu blocuri simple; cu codul C15, se pot utiliza până la 1 contact cu blocuri simple în montarea pe panoul frontal, iar cu codul SF1, se pot utiliza până la 3 contacte cu blocuri simple în montarea pe panoul frontal. Produsul îndeplinește, de asemenea, cerințele de rezistență la impact IK03 conform IEC 50102. Butonul Schneider Electric ZB5FL2C0 poate fi utilizat într-o gamă largă de condiții de mediu: poate fi utilizat la temperaturi de depozitare și de funcționare cuprinse între -40 °C și +70 °C. Produsul poate rezista la sarcini de impact de 30 gn (18 ms) și 25 gn (6 ms, 1000 de impacturi de-a lungul fiecărei axe) testate conform IEC 60068-2-27, precum și la sarcini de impact de 50 gn (11 ms) și 25 gn (6 ms, 1000 de impacturi de-a lungul fiecărei axe) testate conform IEC 60068-2-6. Sarcini de impact de 50 gn (11 ms) și 25 gn (6 ms, 1000 de impacturi de-a lungul fiecărei axe), precum și sarcini de vibrații de 5 gn (10-500 Hz) și 2 mm vârf-vârf (2-10 Hz), testate în conformitate cu IEC 60068-2-6. Butonul este conform cu numeroase standarde internaționale, inclusiv JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-1, UL 508 și JIS C8201-1 și are certificări CSA, DNV, BV, LROS și UL.
Schneider Electric Harmony XB5 - ZB5FL2C0 - cap de buton din plastic pentru montare încastrată, Ø30, negru, retur, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Caracteristici fizice
Material ramă: Plastic, acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Negru, ridicat, nemarcat
Informații suplimentare
Lățimea CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: C1 <9 contacte utilizând un singur bloc în montarea pe panoul frontal
C2 <9 contacte utilizând blocuri simple și duble în montarea pe panoul frontal
C11 <3 contacte utilizând un singur bloc în montarea pe panoul frontal
C15 <1 contact utilizând un singur bloc în montarea pe panoul frontal
SF1 <3 contacte utilizând un singur bloc în montarea pe panoul frontal
Prezentare generală a dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi de-a lungul fiecărei axe conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
