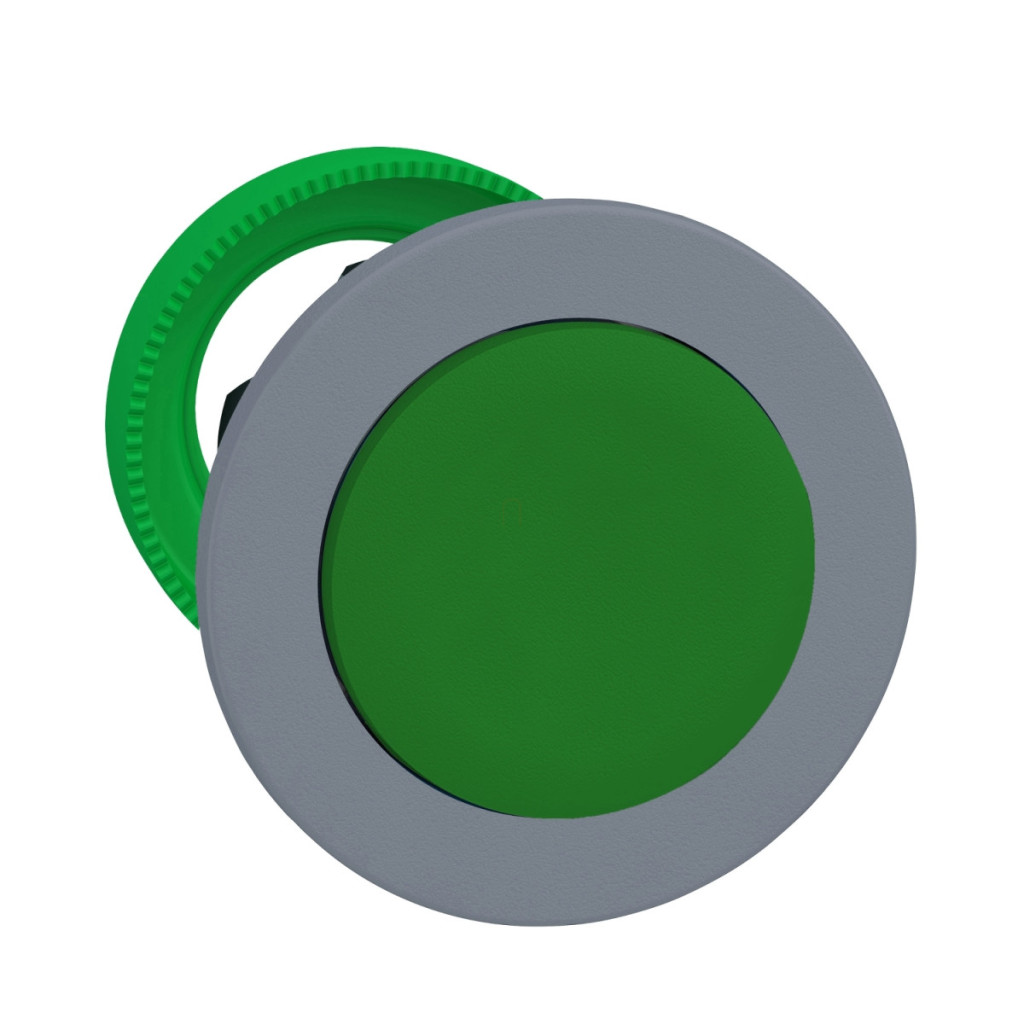

Gama de produse Schneider Electric Harmony XB5 butonul ZB5FL3C0 oferă o soluție de control de înaltă calitate pentru medii industriale. Acest buton din plastic, de culoare verde, cu diametrul de 30 mm, are o margine gri și este echipat cu un mecanism de revenire cu arc, astfel încât revine automat la poziția inițială după fiecare apăsare. ZB5FL3C0 face parte din linia de produse Harmony XB5, recunoscută la nivel mondial pentru calitatea sa în rândul dispozitivelor de control industrial. Funcționarea cu revenire prin arc a produsului asigură o comutare momentană fiabilă, în timp ce designul rotund și proeminent îl face ușor de utilizat chiar și atunci când purtați mănuși. Butonul este compatibil cu o varietate de accesorii, cum ar fi elementele ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând o aplicare extrem de flexibilă într-o varietate de soluții de control. Capul butonului ZB5FL3C0 are parametri tehnici excelenți. Datorită claselor de protecție IP66 și IP67, produsul este complet rezistent la praf și chiar la imersia temporară în apă. Rezistența sa la spălarea cu presiune înaltă de până la 7000000 Pa este deosebit de utilă în medii în care este necesară curățarea regulată. Durabilitatea sa mecanică este remarcabilă, cu 10 milioane de cicluri de comutare care asigură o durată lungă de viață chiar și în condiții de utilizare intensivă. Produsul poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Butonul este rezistent la impactul mecanic în conformitate cu clasa de rezistență la impact IK03 și are o rezistență remarcabilă la vibrații: 5 gn (f= 10-500 Hz) și 2 mm vârf-vârf (f= 2-10 Hz) în conformitate cu IEC 60068-2-6. ZB5FL3C0 este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, JIS C8201-5-1 și JIS C8201-1. Produsul are, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Capul butonului are un diametru de instalare de 30,5 mm și o grosime de montare de 1-6 mm. Dimensiunile sale CAD sunt 37 mm lățime, 37 mm înălțime și 32 mm adâncime. Capul butonului ZB5FL3C0 poate fi utilizat în diverse configurații electrice, cum ar fi dispunerea codurilor C1, C2, C11, C15 și SF1, sporind și mai mult potențialul său de utilizare în aplicații de control industrial.
Schneider Electric Harmony XB5 - ZB5FL3C0 - buton din plastic pentru montare încastrată, Ø30, în relief, verde, retur, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tip componentă: Cap pentru buton neiluminat
Denumire scurtă dispozitiv: ZB5
Produse compatibile: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: plastic gri
Diametru de montare: 30,5 mm
Tip cap: încastrat
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Verde, proeminent, nemarcat
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: C1 <9 contacte utilizând un singur bloc, montare frontală
C2 <9 contacte utilizând un singur bloc și un bloc dublu, montare frontală
C11 <3 contacte utilizând un singur bloc, montare frontală
C15 <1 contact utilizând bloc simplu, montare frontală
SF1 <3 contacte utilizând bloc simplu, montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Informații privind montarea și dimensiunile
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
