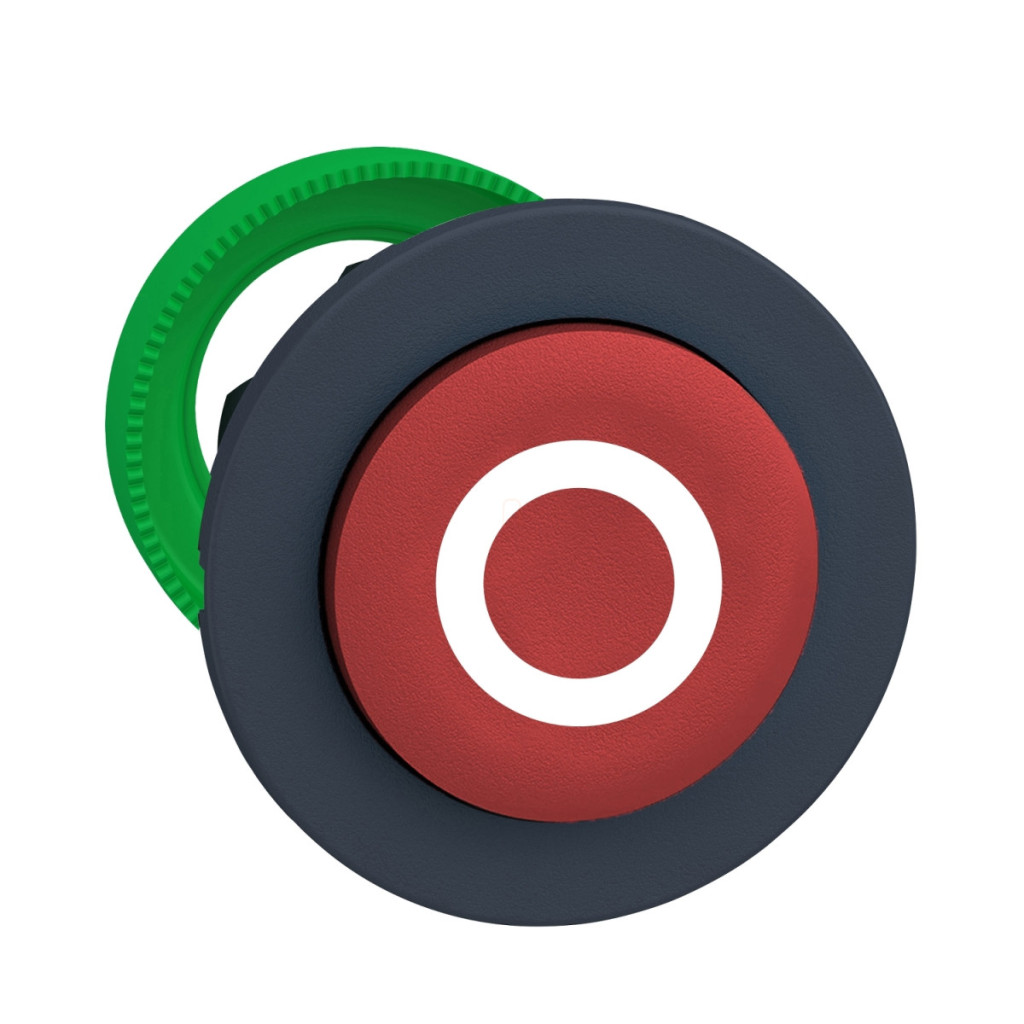

Modelul ZB5FL432 din seria Harmony XB5 de la Schneider Electric este un buton de înaltă calitate, montat la nivel, conceput pentru utilizare în medii industriale. Acest buton din plastic roșu, cu diametrul de 30 mm, are marcajul „O”, care oferă utilizatorilor un feedback vizual clar pentru identificarea funcției de oprire. Produsul face parte din familia de produse Harmony XB5 și nu este iluminat, ceea ce înseamnă că nu are o sursă de lumină încorporată. O caracteristică a acestui tip este funcționarea cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat. Butonul are un profil ridicat, este de culoare roșie și are un marcaj alb „O”, care oferă un contrast excelent pentru o recunoaștere ușoară. Capul butonului ZB5FL432 are un cadru din plastic gri închis, cu un diametru de montare precis de 30,5 mm. Produsul este încastrat, astfel încât se potrivește perfect în panoul de control. Durabilitatea sa mecanică este remarcabilă, oferind 10 milioane de cicluri de comutare, garantând astfel o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. ZB5FL432 este compatibil cu diverse produse, cum ar fi ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând integrarea flexibilă în sistemele existente. Specificațiile de mediu ale produsului sunt, de asemenea, remarcabile. Gama largă de temperaturi de funcționare (-40...+70 °C) permite utilizarea acestuia în condiții extreme. Gradele de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și ISO 20653, precum și tipurile 4, 4X, 12 și 13 conform UL 50E, oferă o protecție excelentă împotriva prafului, umezelii și jeturilor de apă de înaltă presiune. Acest cap de buton poate rezista la spălarea cu presiune înaltă la 55 °C și 7.000.000 Pa de la o distanță de 0,1 metri, ceea ce îl face ideal pentru utilizarea în industria alimentară, farmaceutică și în alte medii în care este necesară curățarea regulată. Rezistența sa la impact este IK03 conform IEC 50102. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 21702 și ISO 22196:2011 și este certificat UL și CSA.
Schneider Electric Harmony XB5 - Date tehnice ZB5FL432
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Produse compatibile: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip capac actuator: Revenire cu arc
Profil capac actuator: Roșu, ridicat, cu marcaj O (alb)
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Grosime de prindere: 1-6 mm
Caracteristici tehnice
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 (<9 contacte utilizând blocuri simple în montare frontală), C2 (<9 contacte utilizând blocuri simple și duble în montare frontală), C11 (<3 contacte utilizând blocuri simple în montare frontală), C15 (<1 contact utilizând blocuri simple în montare frontală), SF1 (<3 contacte utilizând blocuri simple în montare frontală)
Caracteristici de mediu
Grad de protecție: TH
Intervalul de temperatură ambiantă pentru depozitare: -40...70 °C
Intervalul de temperatură ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Nivel de protecție IP: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653), tip 13, 12, 4, 4X (UL 50 E)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 (IEC 50102)
Certificate și standarde
Conformitate cu standardele: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1, ISO 21702, ISO 22196:2011
Certificări de produs: UL, CSA
Rezistență mecanică
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală (IEC 60068-2-27), 50 gN (durată = 11 ms) accelerație semiondă sinusoidală (IEC 60068-2-27), 25 gN (durată = 6 ms) 1000 șocuri pe fiecare axă (IEC 60068-2-27)
Rezistență la vibrații: 5 gn (f = 10...500 Hz) (IEC 60068-2-6), 2 mm vârf-la-vârf (f = 2...10 Hz) (IEC 60068-2-6)
