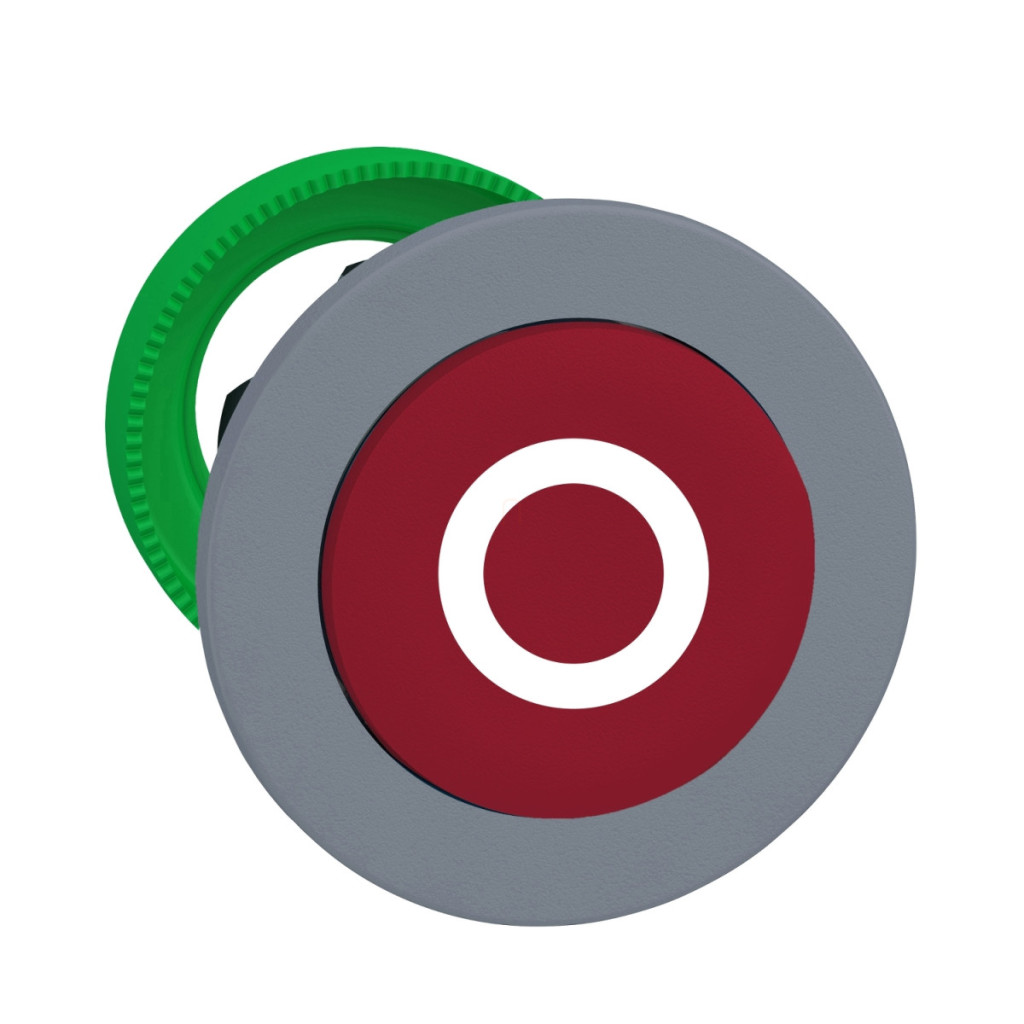

Gama de produse Schneider Electric Harmony XB5 ZB5FL432C0 cu buton apăsat este un dispozitiv profesional de control industrial care oferă o calitate și fiabilitate excelente în medii industriale. Acest buton apăsat montat încastrat este alegerea perfectă pentru aplicații în care durabilitatea, vizibilitatea și funcționalitatea corespunzătoare sunt importante. ZB5FL432C0 are un buton distinctiv roșu cu marcaj alb „O”, ușor de recunoscut de către operatori chiar și în condiții de lumină slabă. Rama din plastic gri conferă un aspect elegant, integrându-se perfect în mediile industriale. Butonul are un diametru de montare de 30,5 mm, fiind compatibil cu dimensiunile standard de instalare a comutatoarelor industriale. Designul încastrat asigură că butonul nu iese prea mult din panou, reducând riscul apăsării accidentale, în timp ce designul proeminent îl face ușor de simțit și de acționat. ZB5FL432C0 are un principiu de funcționare cu revenire prin arc, care asigură revenirea automată a butonului la poziția inițială după apăsare. Acest buton este compatibil cu accesoriile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând utilizarea sa într-o gamă largă de configurații. Produsul poate fi utilizat cu diferite coduri de compoziție electrică, cum ar fi C1, C2, C11, C15 și SF1, care permit diferite aranjamente de contact pentru a se potrivi nevoilor aplicației dvs. Butonul Schneider Electric Harmony XB5 ZB5FL432C0 are parametri tehnici remarcabili. Clasa de protecție IP66/IP67 oferă o protecție excelentă împotriva prafului și apei, asigurând funcționarea fiabilă a produsului chiar și în condiții de mediu dificile. Nivelul de protecție mecanică IK03 oferă o protecție adecvată împotriva impacturilor externe. Butonul poate fi utilizat într-un interval de temperatură ambiantă de la -40 °C la +70 °C, fiind potrivit pentru utilizarea în condiții de temperatură extremă. Durabilitatea sa excepțională este demonstrată de durata de viață mecanică de 10 milioane de cicluri, care garantează o funcționare fiabilă pe termen lung. Produsul este, de asemenea, rezistent la spălarea cu presiune înaltă, până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Are o rezistență excelentă la impact: până la 30 gn (18 ms), 50 gn (11 ms) accelerație semiondă sinusoidală și 25 gn (6 ms) 1000 de impacturi pe axă. Rezistența sa la vibrații este, de asemenea, remarcabilă: 5 gn (10-500 Hz) și 2 mm vârf-vârf (2-10 Hz). Produsul este conform cu numeroase standarde internaționale, printre care: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 și este certificat UL și CSA.
Schneider Electric Harmony XB5 - ZB5FL432C0 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tip componentă: Cap pentru buton neiluminat
Denumire scurtă dispozitiv: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic gri
Diametru montare: 30,5 mm
Tip cap: Încastrat
Tip actuator:retur cu arc
Profil operator: roșu proeminent, O (alb)
Formă unitate de semnal: rotundă
Caracteristici suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică:
C1: <9 contacte, utilizând un singur bloc, montare pe panoul frontal
C2: <9 contacte, utilizând un bloc simplu și dublu, montare pe panoul frontal
C11: <3 contacte, utilizând un singur bloc, montare pe panoul frontal
C15: <1 contact, utilizând un singur bloc, montare pe panoul frontal
SF1: <3 contacte, utilizând un bloc simplu, montare pe panoul frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasa de protecție IK: IK03 conform IEC 50102
Rezistență la impact:
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 g (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații:
5 g (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: Listat UL, CSA
Dimensiuni și instalare
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Decupaj recomandat în panou: Ø30,75 mm (Ø30,5 +0,5 / -0 mm) / Ø1,21 in. (Ø1,20 +0,0196 / -0 in.)
