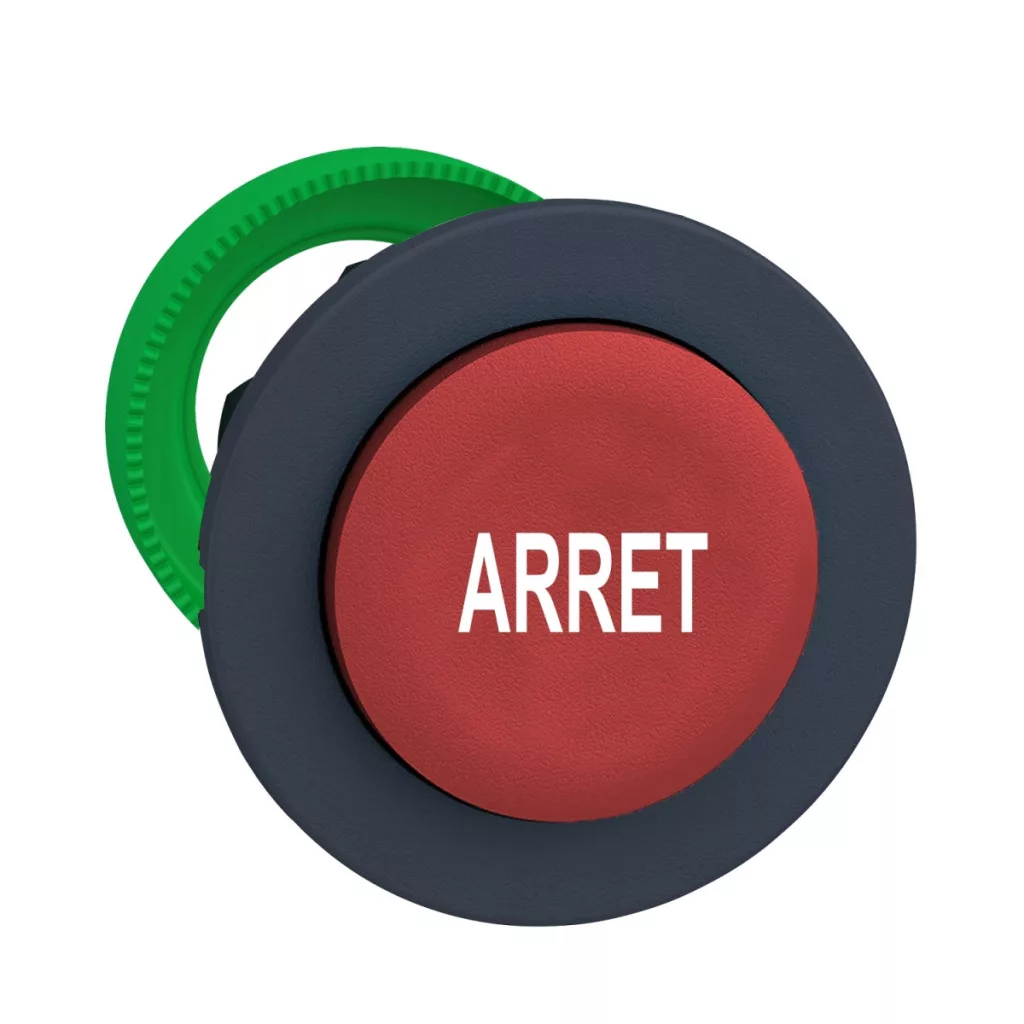

Butonul cu montare încastrată ZB5FL433 din seria Harmony XB5 de la Schneider Electric este un produs fiabil din gama de comutatoare industriale profesionale, conceput special pentru medii cu cerințe ridicate. Este important de reținut că acest produs va fi scos din producție și nu va mai fi fabricat după data de 29 octombrie 2025, de aceea este recomandabil să vă refaceți stocurile în timp util. Acest buton roșu, proeminent, are inscripția „ARRET” (alb), care ajută la indicarea clară a funcțiilor de oprire. Componenta are un diametru de montare de 30,5 mm, un design încastrat și o ramă din plastic gri închis. Datorită mecanismului de revenire cu arc, butonul revine la poziția inițială după eliberarea presiunii, fiind ideal pentru sarcini de comutare momentană. Produsul este compatibil cu componentele din seriile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând integrarea flexibilă în sistemele existente. Butonul ZB5FL433 are caracteristici tehnice remarcabile. Componenta are o durată de viață mecanică de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Codul de asamblare electrică permite multiple configurații de contact: C1 (max. 9 contacte utilizând blocuri simple montate din față), C2 (max. 9 contacte utilizând blocuri simple și duble montate din față), C11 (max. 3 contacte utilizând blocuri simple montate din față), C15 (max. 1 contact utilizând blocuri simple montate din față) și SF1 (max. 3 contacte utilizând blocuri simple montate din față). Produsul este deosebit de rezistent la influențele mediului: poate fi utilizat și depozitat la temperaturi cuprinse între -40 și 70 °C și oferă un nivel ridicat de protecție. Are niveluri de protecție IP IP66, IP67, IP69 și IP69K conform IEC 60529 și ISO 20653, precum și protecție de tip 13, tip 12, tip 4 și tip 4X conform UL 50 E. Butonul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de util în medii în care este necesară curățarea regulată. Clasa de rezistență la impact este IK03 conform IEC 50102.
Schneider Electric Harmony XB5 - ZB5FL433 date tehnice
Date generale despre produs
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5F
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Caracteristici mecanice
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: încastrat
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu, în relief, cu inscripția ARRET (albă)
Dimensiuni și greutate
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Grosime de prindere: 1-6 mm
Date privind durabilitatea
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Cod de asamblare electrică: C1 <9 contacte, montare frontală cu blocuri simple
C2 <9 contacte, montare frontală cu blocuri simple și duble
C11 <3 contacte, montare frontală cu blocuri simple
C15 <1 contact, montare frontală cu blocuri simple
SF1 <3 contacte utilizând blocuri simple, montare frontală
Parametri de mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13, Tip 12, Tip 4, Tip 4X conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență specială Rezistență la impact: 30 gn (durată = 18 ms) accelerare semiondă sinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Note importante
Atenție! Acest produs va fi scos din producție și nu va mai fi fabricat după data de 29 octombrie 2025.
