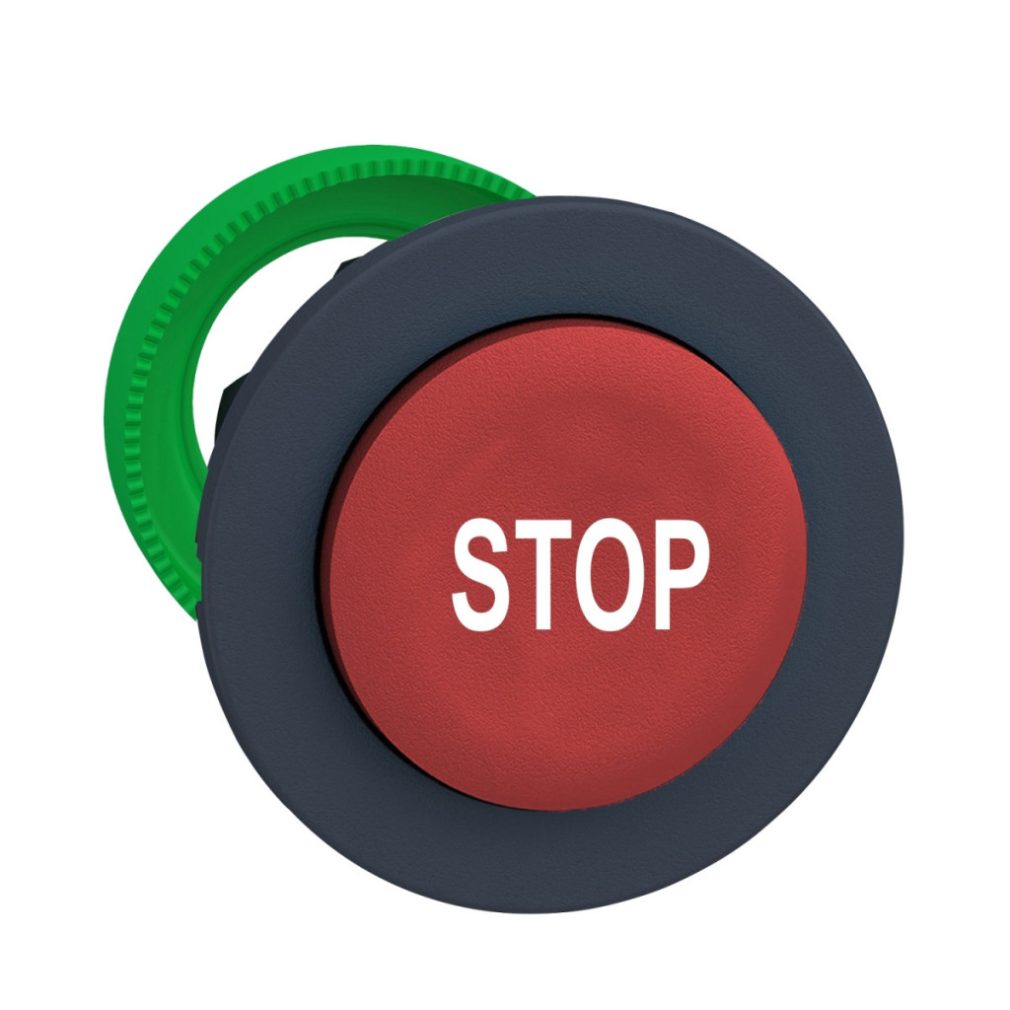

Seria Schneider Electric Harmony XB5 ZB5FL434 este o serie de butoane de înaltă calitate, montate încastrat, care reprezintă o componentă importantă și fiabilă în sistemele de control industrial, soluțiile de automatizare și comenzile mașinilor. Acest produs este deosebit de util în aplicații în care este necesară o funcție de oprire rapidă sau de oprire de urgență, deoarece culoarea roșie strălucitoare și inscripția „STOP” indică în mod clar funcția butonului. ZB5FL434 este un buton neiluminat, cu revenire prin arc, cu un diametru de montare de 30,5 mm, ceea ce îl face ușor de montat în deschiderile standard ale panourilor. Capul este fabricat din plastic gri închis, iar butonul de acționare este roșu, cu inscripția „STOP” albă. Butonul are un profil ridicat, care facilitează o acționare rapidă și fiabilă chiar și atunci când se poartă mănuși. Mecanismul cu revenire prin arc asigură revenirea automată a butonului la poziția inițială după apăsare. Ca parte a seriei Harmony XB5, acest buton este compatibil cu o varietate de blocuri de contact, permițând o configurare flexibilă pentru diferite aplicații. Produsul poate fi utilizat cu accesorii de tip ZBYF..., ZBZF32, ZBZF33 și ZB5AZ. Codurile de asamblare electrică (C1, C2, C11, C15, SF1) permit diferite aranjamente de contacte, până la 9 contacte, utilizând blocuri simple și duble într-un aranjament montat frontal. Această flexibilitate permite adaptarea butonului la o gamă largă de circuite de control, de la funcții simple de pornire/oprire la sarcini de control mai complexe. ZB5FL434 are o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, asigurând o durată de viață extrem de lungă chiar și în condiții de utilizare industrială intensivă. Produsul are dimensiuni compacte: 37 mm lățime, 37 mm înălțime și 32 mm adâncime, permițând o instalare care economisește spațiu. Instalarea este ușoară datorită faptului că grosimea de montare poate fi între 1 și 6 mm, astfel încât poate fi utilizat cu panouri de diferite grosimi. Produsul are un grad de protecție remarcabil: protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653. Aceasta înseamnă că este complet etanș la praf și apă și poate rezista la jeturi de apă de înaltă presiune (până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m). Produsul este, de asemenea, conform cu clasificările americane UL 50 E standard Tip 4, 4X, 12 și 13. În ceea ce privește rezistența la impact, are o clasificare IK03 conform IEC 50102. Butonul este rezistent la vibrații (5 gn, f=10-500 Hz) și șocuri (accelerație de până la 50 gn, durată de 11 ms). Capul butonului Schneider Electric Harmony XB5 ZB5FL434 este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. Produsul este, de asemenea, certificat UL și CSA, asigurând aplicabilitatea sa pe piețele globale. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme.
Specificații tehnice ZB5FL434
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Tip operator: Revenire cu arc
Profil operator: Roșu, în relief, cu inscripția STOP (alb)
Dimensiuni
Lățime totală: 37 mm Înălțime totală: 37 mm Adâncime totală: 32 mm Grosime de prindere: 1-6 mm 1-6 mm
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Coduri de asamblare electrică: C1, C2, C11, C15, SF1 (diverse aranjamente de contact)
Condiții de mediu
Tip de protecție: TH
Temperatură de depozitare: -40…70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
Protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X (UL 50 E)
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la impact IK: IK03 (IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență la impact și vibrații
Rezistență la impact: 30 gn (durată = 18 ms) la o accelerație de jumătate de sinusoidă (IEC 60068-2-27)
Rezistență la vibrații: 5 gn (f = 10…500 Hz) (IEC 60068-2-6)
