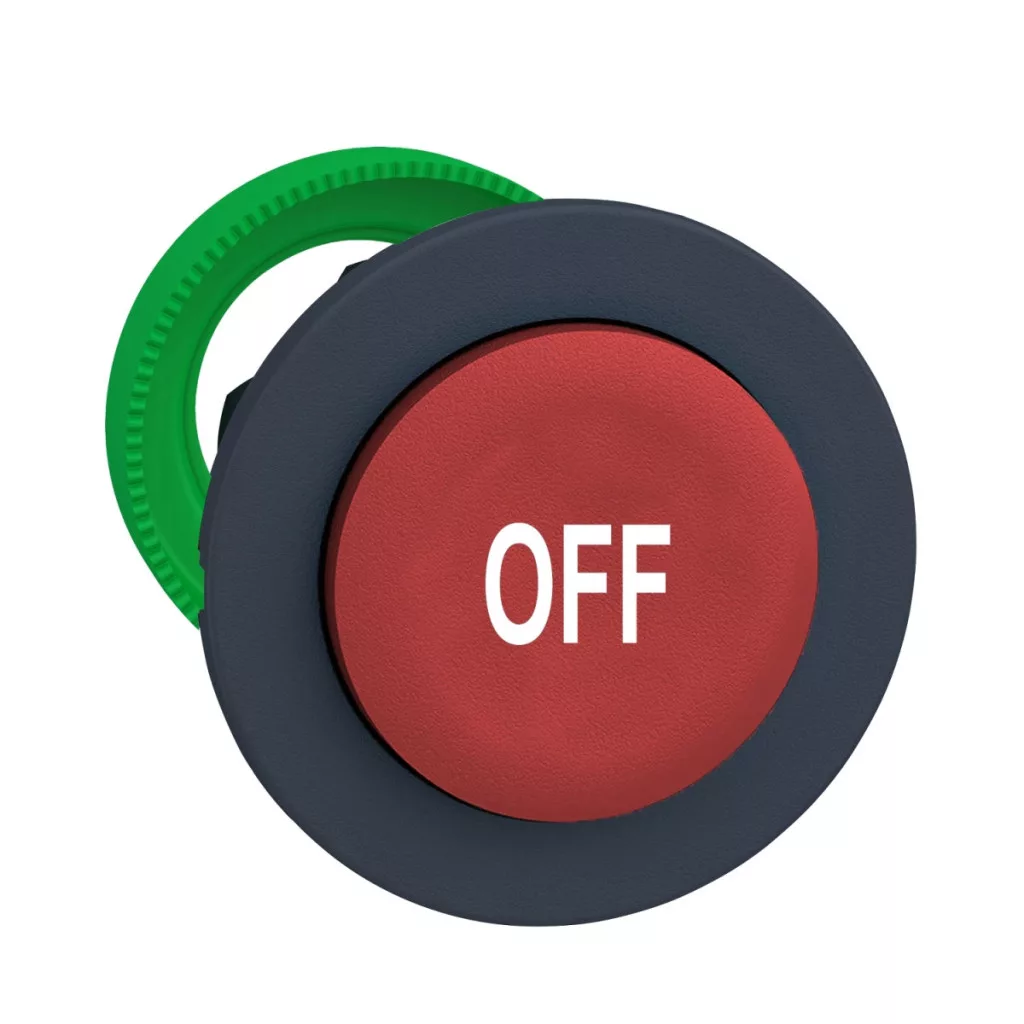

Capul butonului ZB5FL435 din seria Harmony XB5 de la Schneider Electric este o componentă excelentă pentru unitățile de control profesionale, asigurând o fiabilitate ridicată în mediile industriale. Acest cap de buton din plastic încastrat și ridicat este o componentă proiectată cu precizie, destinată în principal utilizării pe panouri de control, mașini și interfețe de echipamente. Produsul are un diametru de 30 mm, ceea ce asigură un design conform standardelor industriale pentru o instalare ușoară. Capul butonului ZB5FL435 este roșu, cu marcajul alb „OFF” și are o funcție de revenire cu arc care asigură revenirea automată a butonului la poziția inițială după fiecare utilizare. Designul cadrului de culoare gri închis nu este doar estetic, ci și ergonomic și practic. Designul distinctiv al capului acestui buton neiluminat îl face foarte vizibil și ușor de utilizat chiar și atunci când se poartă mănuși, ceea ce reprezintă un avantaj semnificativ în mediile industriale. Produsul are parametri tehnici remarcabili. Durata sa de viață mecanică impresionantă de 10 milioane de cicluri de funcționare permite utilizarea pe termen lung chiar și în condiții intensive. ZB5FL435 se mândrește cu un nivel excelent de protecție: este clasificat IP66, IP67, IP69 și IP69K în conformitate cu standardele internaționale (IEC 60529, ISO 20653), ceea ce înseamnă că este rezistent la praf, jeturi de apă și chiar spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, este clasificat ca tip 4, 4X, 12 și 13, ceea ce întărește și mai mult rezistența excepțională a produsului la diverse influențe ambientale. Capul butonului ZB5FL435 este compatibil cu dispozitivele ZBYF, ZBZF32, ZBZF33 și ZB5AZ, oferind o utilizare flexibilă pentru diverse configurații. Dispozitivul poate fi utilizat cu mai multe coduri de asamblare electrică, cum ar fi C1, C2, C11, C15 și SF1, care permit diferite aranjamente de contacte utilizând blocuri simple și duble montate frontal. Instalarea este simplă, deoarece diametrul de montare de 30,5 mm permite montarea în deschideri standard. Dimensiunile CAD (37×37×32 mm) oferă informații precise privind cerințele de spațiu în timpul proiectării. Clasa de rezistență la impact IK03 (conform IEC 50102) sporește și mai mult robustețea dispozitivului. Dispozitivul are, de asemenea, o rezistență remarcabilă la vibrații: 5 gn (f= 10...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6 și poate rezista la impacturi de până la 50 gn (pentru o durată de 11 ms). ZB5FL435 poate fi utilizat într-un interval larg de temperaturi (-40 °C până la +70 °C), asigurând o utilizare universală în diverse condiții de mediu.
Schneider Electric Harmony XB5 - ZB5FL435 - cap de buton din plastic încastrat, Ø30, ridicat, roșu, „OFF” date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate produs: ZBYF, ZBZF32, ZBZF33, ZB5AZ
Material cadru: plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: design încastrat
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, în relief, cu marcaj OFF (alb) Informații suplimentare Lățime totală CAD: 37 mm Înălțime totală CAD: 37 mm Adâncime totală CAD: 32 mm Durată de viață mecanică: 10.000.000 de cicluri Cod de asamblare electrică: C1 (max. 9 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C2 (max. 16 contacte utilizând blocuri duble pentru montarea pe panoul frontal) 10.000.000 de cicluri
Cod de asamblare electrică: C1 (max. 9 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C2 (max. 9 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal), C11 (max. 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal), C15 (max. 1 contact utilizând blocuri simple pentru montarea pe panoul frontal), SF1 (max. 3 contacte utilizând blocuri simple pentru montarea pe panoul frontal)
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP66, IP67, IP69 (conform IEC 60529), IP69K (conform ISO 20653), tip 13, tip 12, tip 4, tip 4X (conform UL 50 E)
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: listat UL, CSA Rezistență mecanică Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27), 50 gn (durată = 11 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27), 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă (conform IEC 60068-2-27) Rezistență la vibrații: 5 gn (f= 10…500 Hz) (conform IEC 60068-2-6), 2 mm vârf la vârf (f= 2…10 Hz) (conform IEC 60068-2-6) Ghid de instalare Decupaj panou: diametru recomandat 30,75 mm (30,5 mm +0,5/-0) Grosime de montare: 1-6 mm
