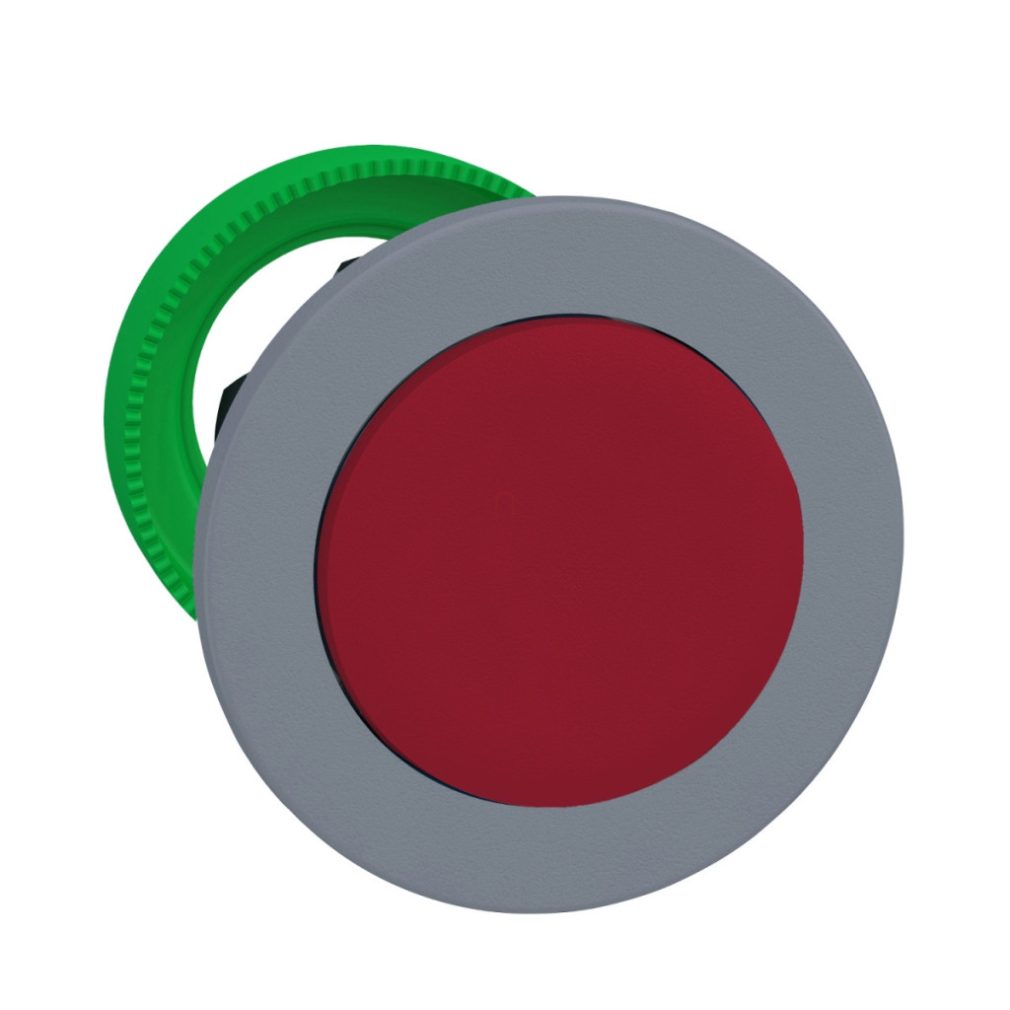

Butonul ZB5FL4C0 din seria Harmony XB5 de la Schneider Electric este un element de control industrial profesional care asigură o funcționare fiabilă chiar și în cele mai exigente condiții de mediu. Acest cap de buton cu montare încastrată, neiluminat, are o suprafață de operare roșie, ridicată și o ramă din plastic gri care se potrivește perfect în mediile industriale moderne. Modelul ZB5FL4C0 face parte din familia de produse Harmony XB5, recunoscută la nivel mondial pentru butoanele și comutatoarele industriale de înaltă calitate. Capul butonului are un diametru de montare de 30,5 mm, ceea ce permite instalarea ușoară în panouri de control standard. O caracteristică remarcabilă a produsului este funcționarea cu revenire prin arc, care asigură revenirea automată a butonului la poziția inițială după acționare. Capul rotund al butonului are o suprafață roșie distinctivă, care oferă un feedback vizual clar operatorului, facilitând identificarea și utilizarea rapidă a elementului de control. Capul butonului Schneider Electric ZB5FL4C0 este compatibil cu o gamă de accesorii și componente, inclusiv tipurile ZBYF..., ZBZF32, ZBZF33 și ZB5AZ, permițând o configurare flexibilă pentru a se adapta diferitelor cerințe de aplicare. Codurile de asamblare electrică (C1, C2, C11, C15, SF1) oferă diverse opțiuni de conectare, inclusiv versiuni de montare frontală cu un singur contact sau cu contacte multiple. Capul butonului poate fi utilizat cu diverse combinații de blocuri de contacte, până la 9 contacte, oferind o aplicabilitate versatilă pentru o varietate de sarcini de control. ZB5FL4C0 se mândrește cu caracteristici mecanice și de mediu excelente. Produsul are o durată de viață mecanică excepțională de 10 milioane de cicluri, asigurând o funcționare fiabilă pe termen lung. Clasele de protecție IP66 și IP67 (conform IEC 60529) garantează o protecție completă împotriva prafului și a apei, făcând capul butonului apăsat potrivit pentru utilizarea în medii industriale exterioare sau umede, cu praf. Un avantaj suplimentar este rezistența sa la spălarea cu apă sub presiune, care este garantată până la o presiune de 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK03 (conform IEC 50102) oferă protecție suplimentară împotriva impactului mecanic. Produsul este funcțional într-un interval larg de temperaturi, de la -40 °C la +70 °C, permițând o utilizare fiabilă chiar și în condiții meteorologice extreme.
Schneider Electric Harmony XB5 - ZB5FL4C0 - buton din plastic pentru montare încastrată, Ø30, ridicat, roșu, retur, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB5
Compatibilitate produs: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material ramă: Plastic cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu proeminent, nemarcat
Informații suplimentare
Lățimea totală CAD: 37 mm Înălțime CAD totală: 37 mm Adâncime CAD totală: 32 mm Durată de viață mecanică: 10.000.000 de cicluri Cod de asamblare electrică: C1 - <9 contacte cu blocuri simple pentru montare frontală C2 - <9 contacte cu blocuri simple și duble pentru montare frontală
C11 - <3 contacte cu blocuri simple pentru montare frontală
C15 - <1 contact cu blocuri simple pentru montare frontală
SF1 - <3 contacte cu blocuri simple pentru montare frontală
Aspectul dispozitivului: Element de bază
Condiții de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Parametri de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerare semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de șocuri pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Date de instalare și conectare
Decupaj în panou pentru butoane, comutatoare și indicatoare luminoase (găuri gata pregătite, gata de instalare)
Conectare cu cleme cu șurub sau conectori plug-in
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
