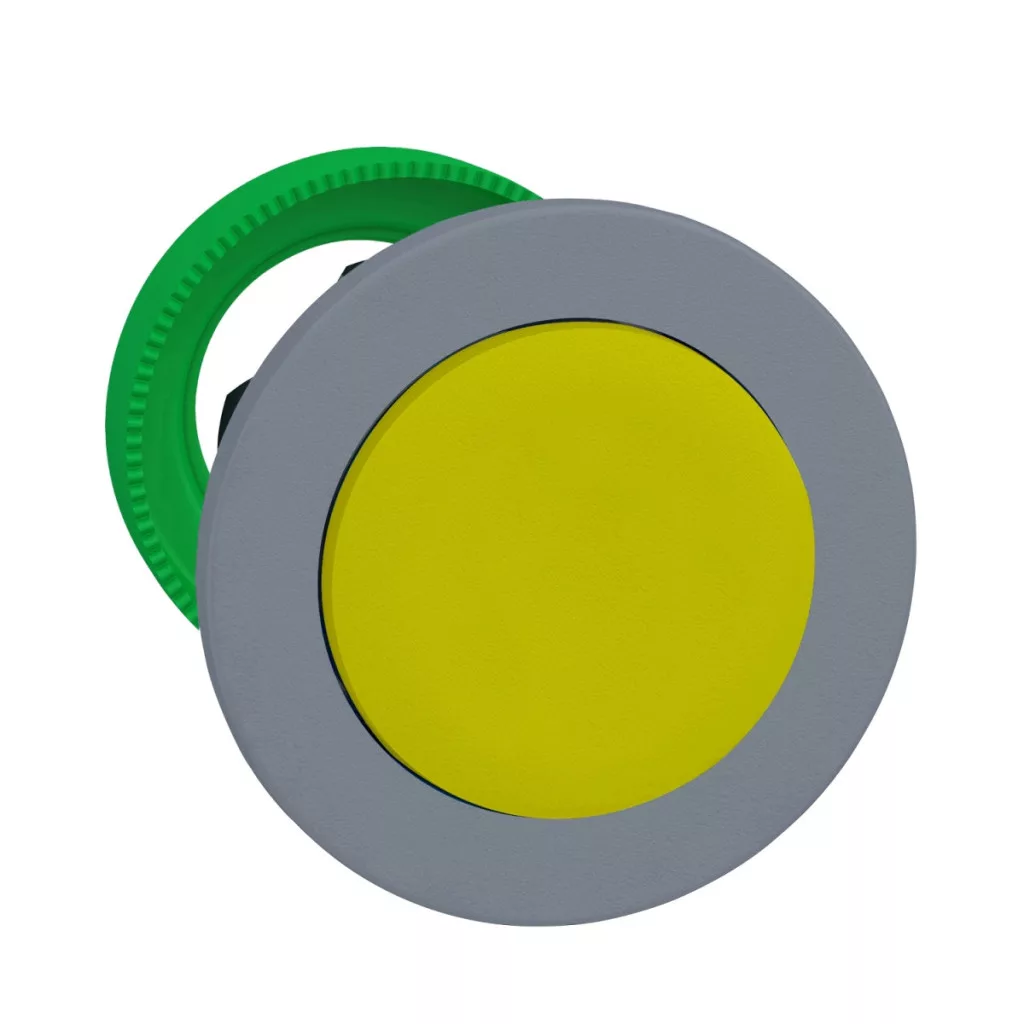

Capul de buton ZB5FL5C0 din seria Harmony XB5 de la Schneider Electric este un dispozitiv de comandă industrial de înaltă calitate, care prezintă caracteristici remarcabile în domeniul aplicațiilor industriale. Acest cap de buton fără iluminare are un design încastrat, ceea ce îl face alegerea ideală pentru mediile în care funcționarea fiabilă și designul practic sunt esențiale. Capul butonului ZB5FL5C0 este de culoare galbenă și are o suprafață de operare proeminentă, ceea ce sporește vizibilitatea și ușurința în utilizare. Marginea din plastic gri se integrează armonios în mediul industrial, în timp ce mecanismul cu revenire prin arc asigură revenirea imediată a butonului la poziția inițială după acționare. Diametrul standard de montare de 30 mm (mai exact 30,5 mm) facilitează instalarea în diverse panouri de control și dulapuri de comandă. Produsul poate fi montat în panouri cu grosimea de 1-6 mm, ceea ce asigură o gamă largă de aplicații. În ceea ce privește parametrii tehnici, ZB5FL5C0 oferă performanțe remarcabile. Durata de viață mecanică a produsului, proiectată pentru 10 milioane de cicluri de funcționare, garantează o fiabilitate excepțională în timpul utilizării industriale pe termen lung. Nivelul de protecție este IP66 și IP67 conform standardului IEC 60529, ceea ce asigură protecție completă împotriva prafului și protecție împotriva scufundării periodice în apă. Butoanul rezistă și la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și are un grad de rezistență la impact IK03 conform standardului IEC 50102. Toate aceste caracteristici asigură împreună funcționarea fiabilă a butonului chiar și în cele mai dure medii industriale. Capul butonului ZB5FL5C0 este compatibil cu diverse opțiuni de asamblare electrică, inclusiv C1 (max. 9 contacte cu bloc cu o singură placă), C2 (max. 9 contacte cu bloc cu o singură placă și cu două plăci), C11 (max. 3 contacte cu bloc cu o singură placă), C15 (max. 1 contact cu bloc cu o singură placă) și SF1 (max. 3 contacte cu bloc cu o singură placă). Intervalul larg de temperaturi de funcționare (-40...+70 °C) sporește și mai mult posibilitățile de utilizare în diverse condiții de mediu. Produsul este conform cu numeroase standarde internaționale, printre care JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, și deține mai multe certificări internaționale (CSA, DNV, BV, LROS, UL). În plus, butonul are o rezistență remarcabilă la vibrații și șocuri, ceea ce îl face ideal pentru medii în care impacturile mecanice sunt frecvente.
Schneider Electric Harmony XB5 - ZB5FL5C0 - cap de buton din plastic pentru montare încastrată, Ø30, proeminent, galben, cu revenire, margine gri - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB5
Tip de produs: Cap pentru buton fără iluminare
Denumire scurtă a produsului: ZB5
Compatibilitate: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material față: Plastic, cu acoperire gri
Diametru de montare: 30,5 mm
Tip cap: Încorporat, încastrat
Tip element de acționare: Cu revenire prin arc
Profilul elementului de acționare: Galben, proeminent, fără marcaj
Formă: Rotundă
Date mecanice
Lățime totală (CAD): 37 mm
Înălțime totală (CAD): 37 mm
Adâncime totală (CAD): 32 mm
Durată de viață mecanică: 10000000 de cicluri
Grosime de fixare: 1-6 mm
Coduri de asamblare electrică
C1 - max. 9 contacte cu bloc cu o singură foaie la prima fixare
C2 - max. 9 contacte cu bloc cu o singură foaie și cu două foi la prima fixare
C11 - max. 3 contacte cu bloc cu o singură placă la prima fixare
C15 - max. 1 contact cu bloc cu o singură placă la prima fixare
SF1 - max. 3 contacte cu bloc cu o singură placă la prima fixare
Caracteristici de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40…70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Nivel de protecție IP: IP66 și IP67 (conform IEC 60529)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Nivel de protecție IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Rezistență mecanică
Rezistență la șocuri:
Accelerație de 30 gn (durată = 18 ms) cu undă semisinusoidală, conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală, conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de lovituri pe fiecare axă, conform IEC 60068-2-27
Rezistență la vibrații:
5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm de la vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
