Capul butonului montat pe panou ZB5FL6C0 din gama de produse Harmony XB5 de la Schneider Electric este un element de control extrem de versatil și de înaltă calitate, care se potrivește la fel de bine în medii industriale, dulapuri de comutație și panouri de control. Acest buton albastru, cu cap ridicat, are o margine din plastic gri și este echipat cu un mecanism de revenire cu arc, asigurând o funcționare fiabilă într-o gamă largă de aplicații. Capul butonului ZB5FL6C0 este o componentă de bază a seriei Harmony XB5, care este compatibilă cu o serie de accesorii, cum ar fi tipurile ZBYF, ZBZF32, ZBZF33 și ZB5AZ. Produsul are un diametru de montare de 30,5 mm, care respectă standardele industriale, facilitând integrarea în sistemele existente. Butonul este de tip încastrat, unitatea indicatoare este rotundă, iar suprafața de operare albastră, nemarcată, este ridicată pentru o operare mai ușoară. Produsul are dimensiuni compacte: 37 mm lățime, 37 mm înălțime și 32 mm adâncime, ceea ce permite o instalare care economisește spațiu. Butonul ZB5FL6C0 are parametri tehnici remarcabili. Are o durată de viață mecanică extrem de lungă, garantând 10 milioane de cicluri de funcționare, ceea ce asigură o utilizare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. O gamă largă de coduri de asamblare electrică – C1, C2, C11, C15 și SF1 – permite utilizarea diferitelor configurații de comutatoare, de la bloc simplu la bloc dublu, adaptându-se flexibil la diferite cerințe de control. Produsul oferă, de asemenea, o protecție remarcabilă: clasificare IP66 și IP67 conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și poate rezista la imersia periodică și continuă în apă. În plus, este rezistent la echipamente de spălare cu presiune înaltă (7000000 Pa la 55 °C, distanță de 0,1 m) și are rezistență la impact IK03 în conformitate cu IEC 50102. ZB5FL6C0 poate fi utilizat într-un interval larg de temperaturi, depozitat și utilizat între -40 °C și +70 °C, ceea ce permite utilizarea sa în cele mai extreme condiții de mediu. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1 și are certificări CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Are o rezistență remarcabilă la vibrații: 5 gn (f= 10…500 Hz) și 2 mm vârf-la-vârf (f= 2…10 Hz) conform IEC 60068-2-6. Rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (durată 18 ms), 50 gn (durată 11 ms) pentru accelerație semisinusoidală și 25 gn (durată 6 ms) conform IEC 60068-2-27, cu 1000 de impacturi pe axă. Toți acești parametri împreună asigură funcționarea fiabilă a capului butonului ZB5FL6C0 chiar și în cele mai exigente medii industriale.

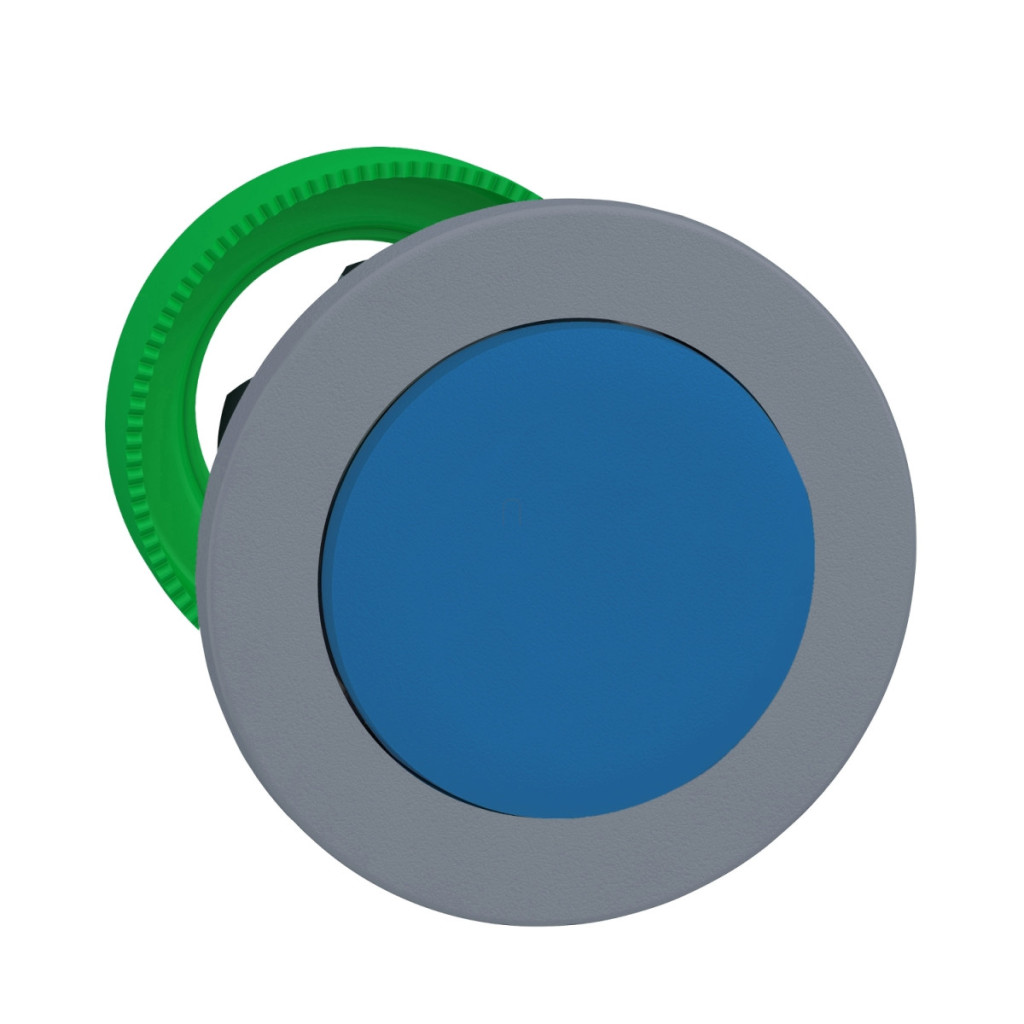

Schneider Electric Harmony XB5 - ZB5FL6C0 - cap de buton din plastic încastrat, Ø30, ridicat, albastru, retur, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Material cadru: Plastic, galvanizat gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru, în relief, nemarcat Caracteristici suplimentare Lățime totală CAD: 37 mm Înălțime totală CAD: 37 mm Adâncime totală CAD: 32 mm Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: C1 - <9 contacte cu montare frontală a blocurilor individuale
C2 - <9 contacte cu montare frontală a blocurilor individuale și duble
C11 - utilizând <3 contacte cu montare frontală a blocurilor individuale
C15 - utilizând <1 contact cu montare frontală a blocurilor individuale
SF1 - utilizând <3 contacte cu montare frontală a blocurilor individuale
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la echipamente de spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la șocuri: 30 gn (durată = 18 ms) la o accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) la o accelerație semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă la 1000 de șocuri conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Dimensiuni și montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in Diametru recomandat pentru orificiul panoului: Ø30,75 mm (Ø30,5 +0,5/-0 mm) / Ø1,21 in (Ø1,20 +0,0196/-0 in)
