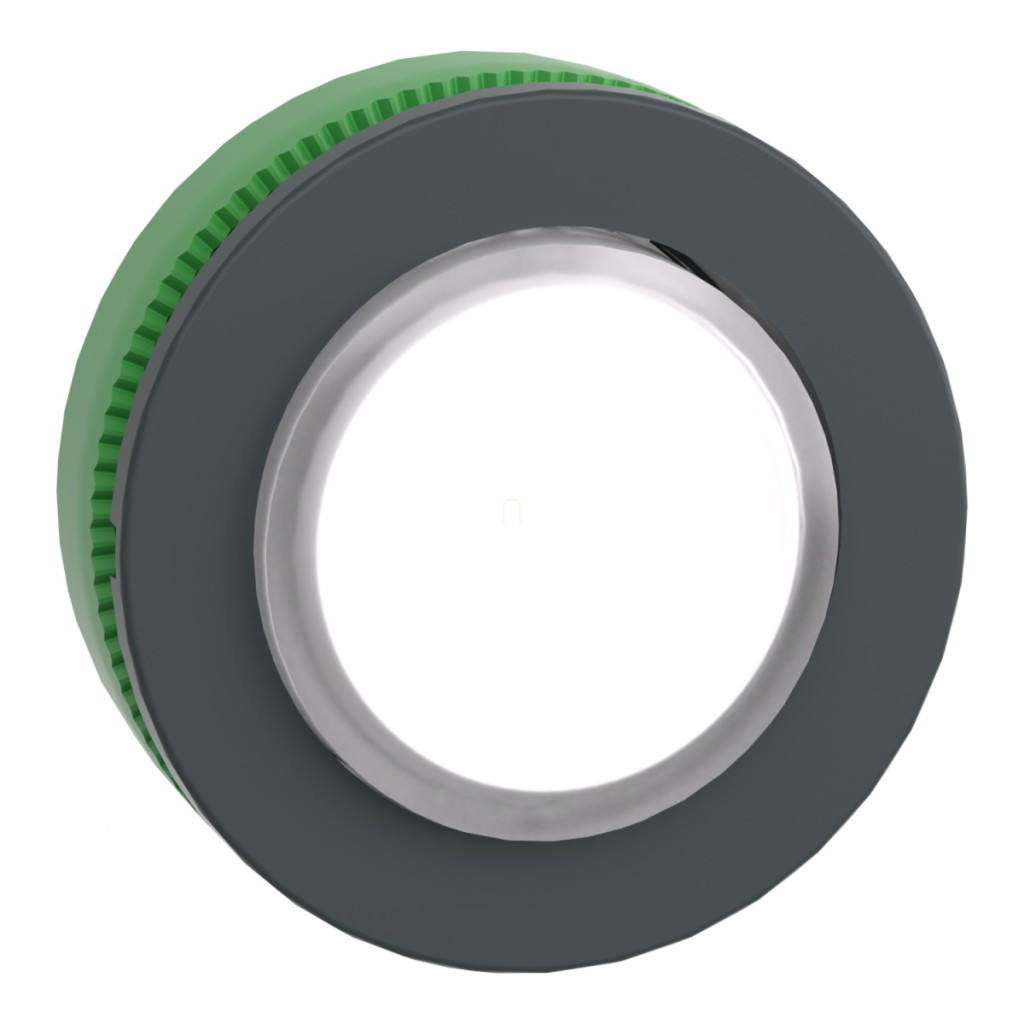

Gama de produse Schneider Electric Harmony XB5, butonul iluminat de tip ZB5FW113 pentru montare pe panou, este o alegere excelentă pentru proiectarea sistemelor de control industrial și a interfețelor pentru mașini. Încorporat într-un cadru din plastic gri închis, cu o suprafață albă în relief a butonului, acest component este foarte vizibil și ușor de utilizat în orice mediu industrial. O caracteristică specială este compatibilitatea sa cu blocurile LED universale, oferind o soluție de iluminare flexibilă pentru o varietate de aplicații. Butonul ZB5FW113 oferă o durabilitate mecanică remarcabilă, funcționând în mod fiabil până la 10 milioane de cicluri de funcționare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Datorită funcționării cu revenire prin arc, butonul revine automat la poziția inițială după fiecare apăsare. În plus față de compatibilitatea universală cu LED-urile, produsul are o suprafață de apăsare albă nemarcată, care permite etichetarea personalizată în funcție de aplicația specifică. Parametrii tehnici ai butonului sunt demni de remarcat. Pentru instalare este necesară o gaură cu diametrul de 30,5 mm, iar grosimea panoului poate fi între 1 și 6 mm. Capul butonului are o lățime și o înălțime de 37 mm și o adâncime de 32 mm. Nivelul de protecție IP este deosebit de ridicat, deoarece produsul îndeplinește cerințele IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă și la spălarea cu presiune înaltă (până la 7000000 Pa presiune cu un jet de apă de 55 °C). Aceste caracteristici fac ca produsul să fie ideal pentru medii în care este necesară curățarea sau spălarea regulată, cum ar fi aplicațiile alimentare sau farmaceutice. ZB5FW113 poate fi utilizat cu mai multe configurații diferite de comutatoare și acceptă coduri de compoziție electrică M1, M2, M10, M6 și MF1. Poate fi utilizat cu blocuri simple sau duble, cu până la 6 contacte în configurații montate frontal. De asemenea, are o rezistență remarcabilă la șocuri, rezistând la o accelerație de până la 30 g (durată: 18 ms) de semiondă sinusoidală. Rezistența sa la vibrații este garantată în intervalul 5 g (f = 10...500 Hz) și 2 mm vârf-vârf (f = 2...10 Hz). Capul butonului poate fi conectat cu terminale cu șurub sau conectori plug-in, precum și conectori Faston, ceea ce mărește și mai mult gama de aplicații și flexibilitatea instalării. Produsul este conform cu numeroase standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1, și este listat UL și certificat CSA.
Specificații tehnice ZB5FW113
Caracteristici cheie
Tip produs: Buton iluminat
Familie de produse: Harmony XB5
Material: Plastic gri închis
Compatibilitate: LED universal
Tip de funcționare: Revenire cu arc
Suprafață de control: Albă, în relief, fără marcaje
Diametru de instalare: 30,5 mm
Metodă de montare: Încorporată într-o suprafață plană
Date tehnice
Lățime: 37 mm
Înălțime: 37 mm
Adâncime: 32 mm
Grosime de montare: 1-6 mm
Durată de viață mecanică: 10.000.000 de cicluri
Configurații electrice
M1: <6 contacte utilizând blocuri simple în montare frontală
M2: <6 contacte utilizând blocuri simple și duble în montare frontală
M10: <2 contacte utilizând blocuri simple în montare frontală
M6: <2 contacte utilizând blocuri simple în montare frontală
MF1: <2 blocuri simple cu montare frontală
Caracteristici de mediu
Protecție: IP66, IP67, IP69, IP69K (IEC 60529)
Tip 13, 12, 4, 4X (UL 50 E)
Rezistență la impact: IK03 (IEC 50102)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Temperatură de funcționare: -40...+70 °C
Temperatură de depozitare: -40...+70 °C
Standarde și certificări
UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări: Listat UL, CSA
Caracteristici mecanice
Rezistență la vibrații: 30 gn (durată = 18 ms) accelerație semisinusoidală
50 gn (durată = 11 ms) accelerație semisinusoidală
25 gn (durată = 6 ms) 1000 de curse pe fiecare axă
Rezistență la vibrații: 5 gn (f= 10...500 Hz)
2 mm vârf la vârf (f= 2...10 Hz)
