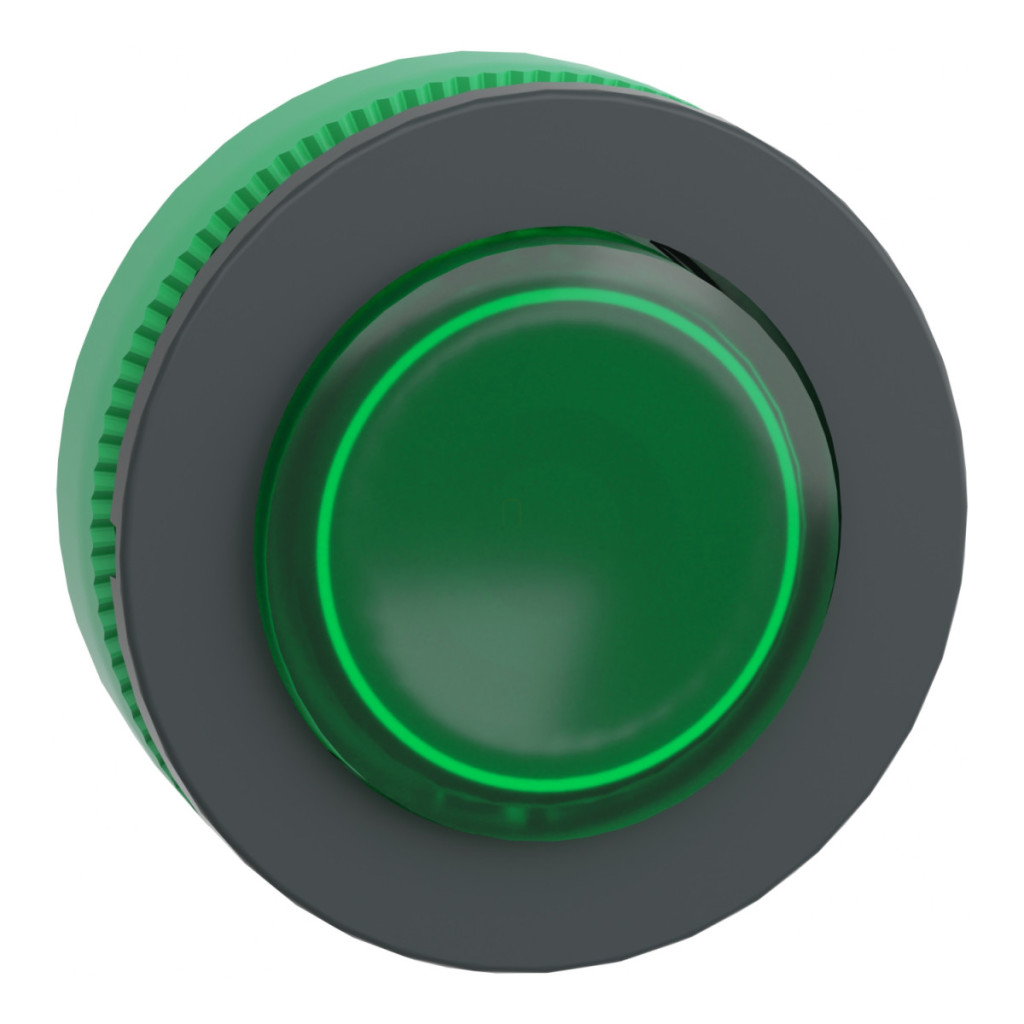

Gama de produse Schneider Electric Harmony XB5, modelul ZB5FW133, buton iluminat, este una dintre componentele de bază și versatile ale sistemelor de control. Acest buton verde, în relief, fără marcaje, este compatibil cu unitățile universale cu bloc LED, care asigură iluminarea din spate a butonului într-o varietate de aplicații. La proiectarea acestui produs, producătorul a pus un accent deosebit pe durata lungă de viață și funcționarea fiabilă, care este susținută de o durabilitate mecanică remarcabilă, asigurând 10 milioane de cicluri de comutare. Caracteristicile tehnice ale butonului ZB5FW133 includ un cadru din plastic gri închis și o suprafață de operare verde, în relief, cu un design cu revenire prin arc. Butonul poate fi încastrat în panou și are un diametru de montare de 30,5 mm. Produsul are o adâncime de instalare de 32 mm și dimensiuni totale de 37 mm lățime și 37 mm înălțime. Grosimea de montare poate varia de la 1 la 6 mm, permițând instalarea în panouri de diferite grosimi. Produsul are un design circular, care asigură un aspect armonios pe panourile de control. Butonul Schneider Electric Harmony XB5 ZB5FW133 este extrem de rezistent la influențele mediului. Are multiple clase de protecție: IP66, IP67, IP69 și IP69K, precum și Tip 12, Tip 4, Tip 4X și Tip 13 conform standardelor americane UL. Aceasta înseamnă că produsul este complet rezistent la praf și apă și poate rezista la stresul spălării cu presiune înaltă (presiune de 7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri). Clasa IK03 indică protecția împotriva impactului mecanic. Aceste proprietăți permit utilizarea butonului chiar și în medii industriale dure, unde pot apărea praf, umiditate sau chiar jeturi directe de apă. Capul butonului ZB5FW133 poate fi utilizat într-un interval larg de temperaturi: de la -40 °C la +70 °C, atât în timpul funcționării, cât și în timpul depozitării. Produsul are, de asemenea, o rezistență remarcabilă la vibrații: 5 g (f=10-500 Hz) și 2 mm vârf-vârf (f=2-10 Hz) conform IEC 60068-2-6. Rezistența sa la șocuri este, de asemenea, remarcabilă: 30 g (durată 18 ms), 50 g (durată 11 ms) și 25 g (durată 6 ms, 1000 de șocuri pe fiecare axă) conform IEC 60068-2-27. Capul butonului ZB5FW133 este conform cu categoria de supratensiune Clasa II conform IEC 60536. Produsul este conform cu o serie de standarde internaționale, printre care: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Aceste certificări și conformități garantează fiabilitatea și utilizarea în siguranță a produsului în diverse aplicații și regiuni geografice.
Specificații tehnice Harmony XB5 ZB5FW133
Caracteristici cheie
Familia de produse: Harmony XB5
Tipul produsului: Cap pentru buton iluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate: LED universal
Material placă frontală: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Cantitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde proeminent, nemarcat
Dimensiuni și caracteristici fizice
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri
Grosime de prindere: 1-6 mm
Cod compoziție electrică
M1 <6 contacte cu blocuri simple, montabile frontal
M2 <6 contacte cu blocuri simple și duble, montabile frontal
M10 <2 contacte cu blocuri simple, montate frontal
M6 MF1 Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Caracteristici de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL, CSA
Rezistență la șocuri și vibrații
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
