Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5FW133C0 este o alegere excelentă pentru panourile de control industriale și interfețele utilizatorului, unde fiabilitatea și feedback-ul clar sunt cerințe esențiale. Acest buton verde cu diametrul de 30 mm, suprafață ridicată și margine gri este alegerea perfectă pentru suprafețele de control ale mașinilor, echipamentelor și sistemelor automatizate. Principalul avantaj al ZB5FW133C0 este compatibilitatea sa cu blocurile LED universale, care oferă opțiuni flexibile de iluminare pentru diferite medii de aplicare. Produsul are o funcție de revenire cu arc, ceea ce înseamnă că butonul revine automat la poziția inițială după ce a fost apăsat - ideal pentru aplicații în care este necesară comutarea momentană. Designul încastrat oferă un aspect profesional, în timp ce suprafața nemarcată permite aplicarea de etichete sau marcaje personalizate în funcție de cerințele utilizatorului final. ZB5FW133C0 are parametri tehnici remarcabili: o durată de viață mecanică de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Produsul are protecție IP66 și IP67 conform IEC 60529, ceea ce înseamnă o rezistență excelentă la praf și apă - funcționează fiabil chiar și atunci când este curățat cu un jet de apă de înaltă presiune (7000000 Pa, 55 °C, distanță de 0,1 m). Clasa de rezistență la impact IK03 (conform IEC 50102) sporește și mai mult robustețea produsului. Butonul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C, ceea ce permite o gamă extrem de largă de aplicații, chiar și în condiții de mediu extreme. Capul butonului ZB5FW133C0 este conform cu numeroase standarde internaționale, inclusiv UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. De asemenea, are certificări UL și CSA, ceea ce permite utilizarea sa pe piețele din America de Nord. Produsul poate fi utilizat cu diferite coduri de asamblare electrică: M1 (max. 6 contacte pentru montarea pe panoul frontal utilizând blocuri simple), M2 (max. 6 contacte pentru montarea pe panoul frontal utilizând blocuri simple și duble), M10, M6 și MF1 (max. 2 contacte pentru montarea pe panoul frontal utilizând blocuri simple). Această flexibilitate permite implementarea diferitelor configurații de comutare în funcție de cerințele specifice ale aplicației. Capul butonului Schneider Electric ZB5FW133C0 are o rezistență remarcabilă la vibrații (5 gn, f=10-500 Hz și 2 mm vârf-vârf, f=2-10 Hz conform IEC 60068-2-6) și rezistență la impact (accelerație de până la 50 gn), asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale.

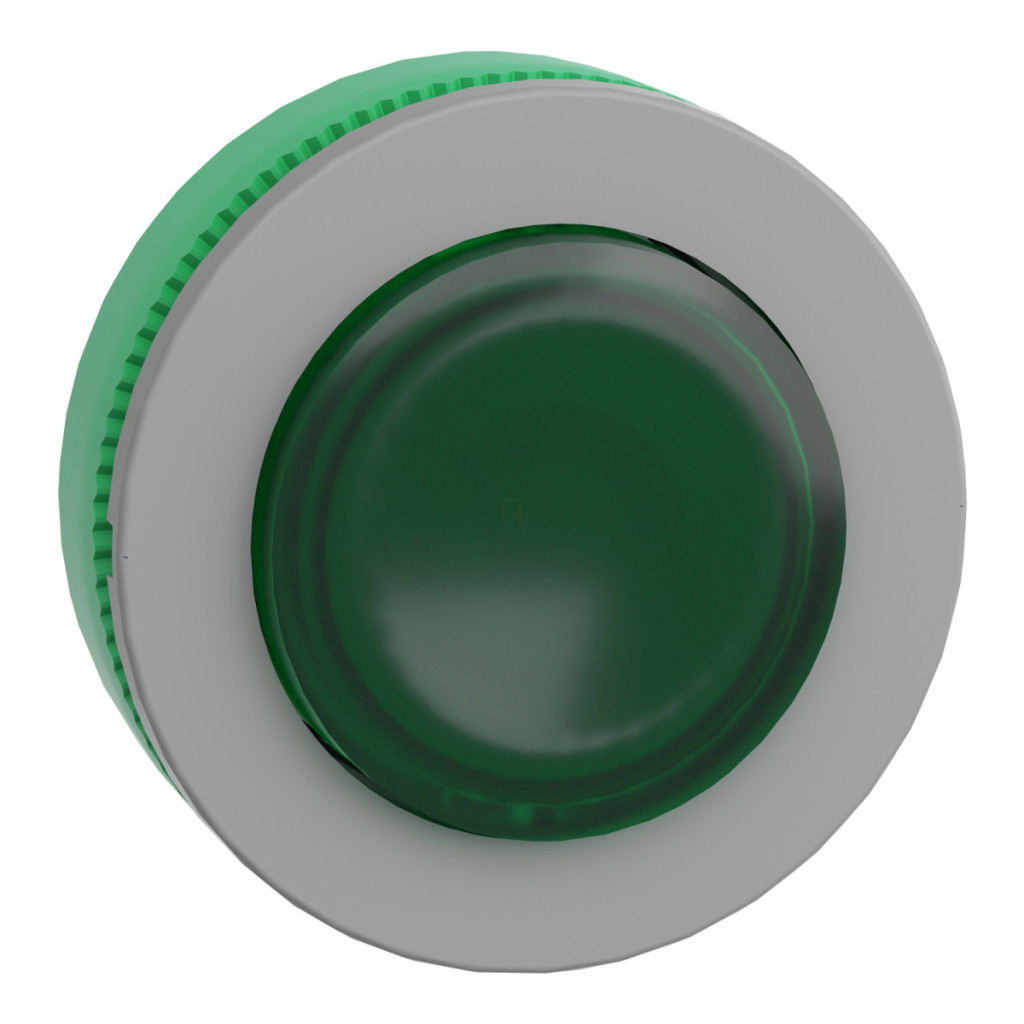

Schneider Electric Harmony XB5 - ZB5FW133C0 - buton iluminat din plastic pentru montare încastrată, Ø30, în relief, verde, ramă gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate: LED universal
Material cadru: Plastic, culoare gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat (încastrat încastrat)
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, în relief, nemarcat
Parametri tehnici
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri de comutare
Coduri de asamblare electrică: M1, M2, M10, M6, MF1
Tip dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 și IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1 Certificare produse: listat UL, CSA Proprietăți de rezistență Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Montare și conectare
Grosime de montare: 1 - 6 mm (0,04 - 0,24 in) Diametru recomandat pentru orificiul panoului: Ø30,75 mm (Ø30,5 +0,5/0 mm)
