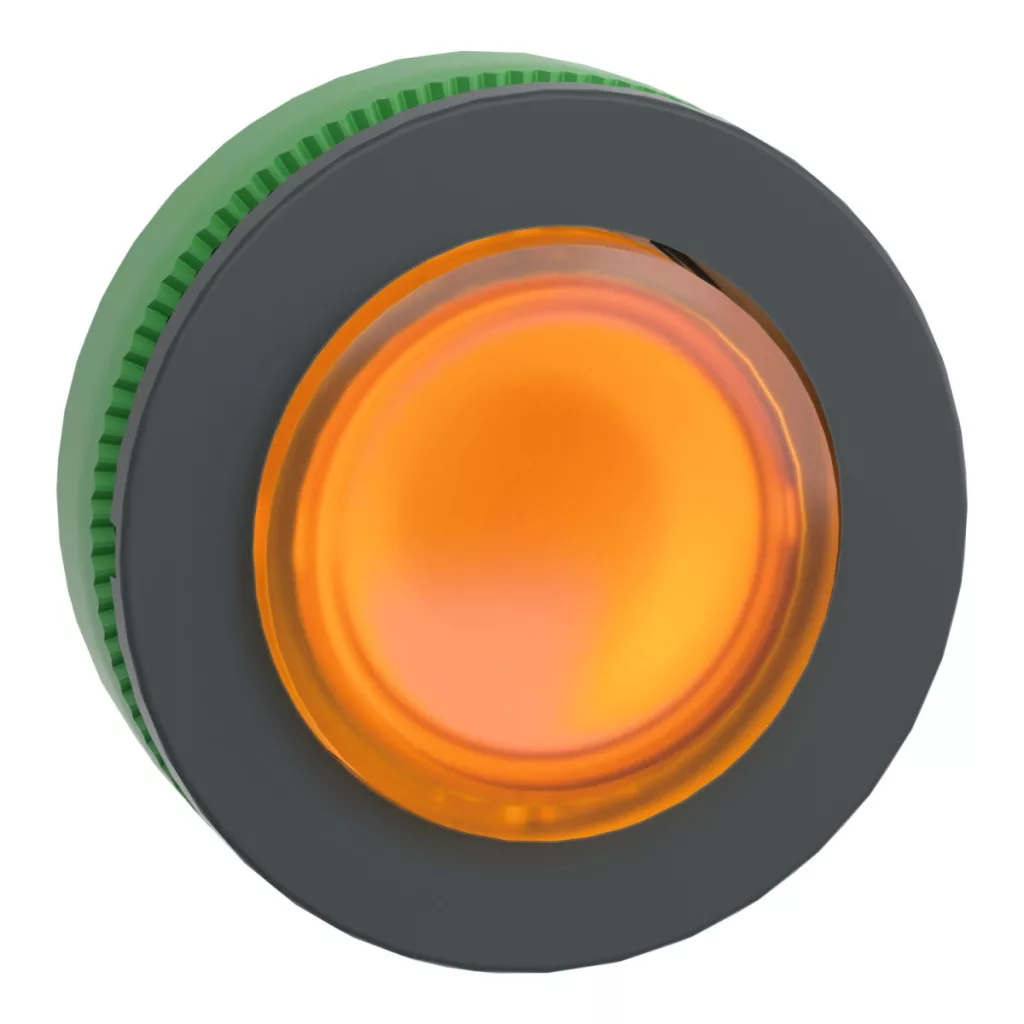

Capul butonului iluminat portocaliu ZB5FW153 din seria Harmony XB5 de la Schneider Electric este un element de control industrial extrem de versatil și fiabil, conceput special pentru aplicații de automatizare și control industrial. Acest produs va fi în curând scos din producție, producătorul stabilind data de 29 octombrie 2025 ca dată de încetare a producției. Acest lucru nu afectează calitatea și funcționalitatea produsului și, în ciuda aspectului său modificat, acesta rămâne pe deplin compatibil cu blocurile LED universale. Capul butonului portocaliu ZB5FW153 face parte din familia de produse Harmony XB5, care are un cadru din plastic gri închis. Butonul este echipat cu un mecanism de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Suprafața butonului nu are marcaje și are un profil ridicat, ceea ce asigură o operare intuitivă chiar și în medii industriale și atunci când se poartă mănuși. Produsul este compatibil cu unitățile de iluminat LED Universal Schneider Electric, care sunt disponibile într-o varietate de tensiuni și culori pentru a se potrivi nevoilor dumneavoastră. Din punct de vedere tehnic, ZB5FW153 oferă performanțe excelente. Butonul poate fi încastrat în panou cu un diametru de montare de 30,5 mm. Poate fi instalat în panouri cu o grosime de 1-6 mm. Dimensiunile butonului sunt bine standardizate: lățimea și înălțimea totală sunt de 37 mm, iar adâncimea este de 32 mm. Durabilitatea sa mecanică excepțională este indicată de un număr impresionant de 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare industrială intensivă. Butonul poate fi utilizat în diverse configurații electrice, inclusiv configurații de cod M1, M2, M10, M6 și MF1, care permit utilizarea a până la 6 contacte pentru montarea pe panoul frontal. ZB5FW153 oferă o protecție excelentă împotriva factorilor de mediu, acoperind clasele de protecție IP66, IP67, IP69 și IP69K, ceea ce îl face ideal pentru utilizarea în medii dure, umede sau prăfuite. Produsul este, de asemenea, conform cu standardele UL 50 E tip 12, tip 13, tip 4 și tip 4X. Rezistența sa la spălarea cu presiune înaltă este remarcabilă: poate rezista la presiuni de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Clasa IK03 oferă o protecție mecanică adecvată, iar produsul poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...+70 °C). Butonul are, de asemenea, o rezistență remarcabilă la impact, rezistând la o accelerație de 30 gn cu semiondă sinusoidală timp de 18 ms și la o accelerație de 50 gn timp de 11 ms. În ceea ce privește rezistența la vibrații, acesta prezintă o rezistență de 5 gn în intervalul de frecvență 10...500 Hz și 2 mm vârf-la-vârf la frecvențe între 2...10 Hz.
Schneider Electric Harmony XB5 - ZB5FW153 - buton iluminat din plastic pentru montare încastrată, Ø30, ridicat, portocaliu date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Buton iluminat
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate produs: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de comandă: 1
Formă cap unitate de semnal: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Portocaliu în relief, nemarcat
Informații suplimentare
Lățimea totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: M1 pentru <6 contacte utilizând blocuri simple în montare frontală
M2 pentru <6 contacte utilizând blocuri simple și duble în montare frontală
M10 pentru <2 contacte utilizând blocuri simple în montare frontală
M6 pentru <2 contacte utilizând blocuri simple în montare frontală
MF1 pentru <2 contacte utilizând blocuri simple în montare frontală
Mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform cu UL 50 E
Tip 12 conform cu UL 50 E
Tip 4 conform cu UL 50 E
Tip 4X conform cu UL 50 E
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Capacitate de încărcare mecanică
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerare semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerare semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de șocuri pe fiecare axă, în conformitate cu IEC 60068-2-27
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Informații privind montarea și orificiile de montare
Grosime de prindere: 1 - 6 mm / 0,04 - 0,24 in.
Diametru deschidere panou: Ø30,75 mm recomandat (Ø30,5 0+0,5) / Ø1,21 in. recomandat (Ø1,20 in. 0+0,0196)
