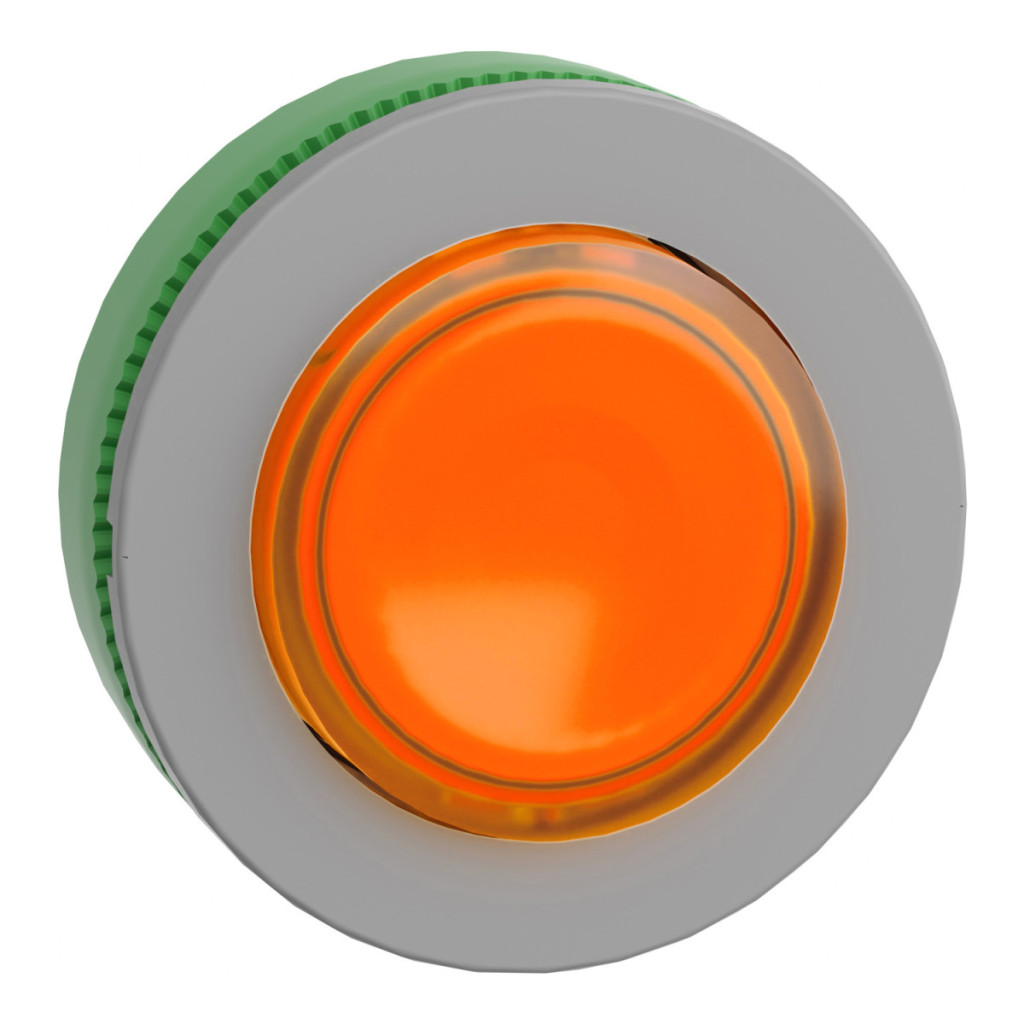

Capul butonului iluminat portocaliu ZB5FW153C0 din gama Harmony XB5 de la Schneider Electric este un element de control industrial de înaltă calitate, care reprezintă alegerea perfectă pentru diverse aplicații industriale, panouri de control și sisteme de automatizare. Acest produs poate fi utilizat ca parte a unei soluții complete, dispune de iluminare LED universală și este compatibil cu diverse blocuri de comutare ale producătorului. Capul butonului ZB5FW153C0 are un cadru din plastic gri și o suprafață portocalie, ridicată. Produsul are un diametru de montare de 30,5 mm, care respectă standardele industriale, și funcționează cu arc de revenire. Designul încorporat permite montarea la nivel pe diverse panouri, în timp ce suprafața portocalie ridicată a butonului asigură o operare ușoară. Produsul este fabricat într-o versiune nemarcată, astfel încât poate fi marcat cu etichete personalizate, dacă este necesar. ZB5FW153C0 are parametri tehnici remarcabili. Clasele de protecție IP66 și IP67 garantează protecția împotriva prafului și a apei, ceea ce poate fi esențial în medii industriale dificile. Produsul are o durabilitate mecanică remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, asigurând o durată lungă de viață. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Capul butonului are o rezistență excepțională, rezistând la spălarea cu presiune înaltă la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri. Produsul poate rezista la o gamă largă de condiții de mediu, cu temperaturi de funcționare și depozitare între -40 °C și +70 °C, permițând o funcționare fiabilă chiar și în condiții industriale extreme. Rezistența sa la vibrații este, de asemenea, remarcabilă: 5 gn (f= 10...500 Hz) și 2 mm vârf-vârf (f= 2...10 Hz) conform IEC 60068-2-6. Produsul are, de asemenea, o rezistență excelentă la șocuri și îndeplinește cerințele IEC 60068-2-27 în diverse condiții de accelerație. ZB5FW153C0 poate fi combinat cu diverse elemente de comutare electrică. Acesta acceptă diverse configurații electrice, inclusiv codurile M1, M2, M10, M6 și MF1, care permit un număr diferit de contacte și configurații de montare. Desenele tehnice și dimensiunile butonului oferă instrucțiuni precise pentru instalare, cu o grosime de montare de 1-6 mm. Produsul este conform cu o serie de standarde internaționale, inclusiv UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1, și este certificat UL și CSA.
Schneider Electric Harmony XB5 - ZB5FW153C0 - buton iluminat din plastic pentru montare încastrată, Ø30, în relief, portocaliu, margine gri date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate: LED universal
Material panou frontal: Plastic colorat gri
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de comandă: 1
Formă unitate de semnal: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Portocaliu proeminent, nemarcat
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 32 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: M1 - <6 contacte utilizând blocuri individuale în montare frontală
M2 - <6 contacte utilizând blocuri simple și duble în montare frontală
M10 - <2 contacte utilizând blocuri simple în montare frontală
M6 - <2 contacte utilizând blocuri simple în montare frontală
MF1 - <2 contacte utilizând blocuri simple în montare frontală
Descrierea dispozitivului: Element de bază
Condiții de mediu
Tip de protecție: TH
Interval de temperatură de depozitare: -40...70 °C
Interval de temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Nivel de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 Nr. 14
JIS C8201-1
Certificări de produs: Listat UL
CSA
Caracteristici mecanice
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
