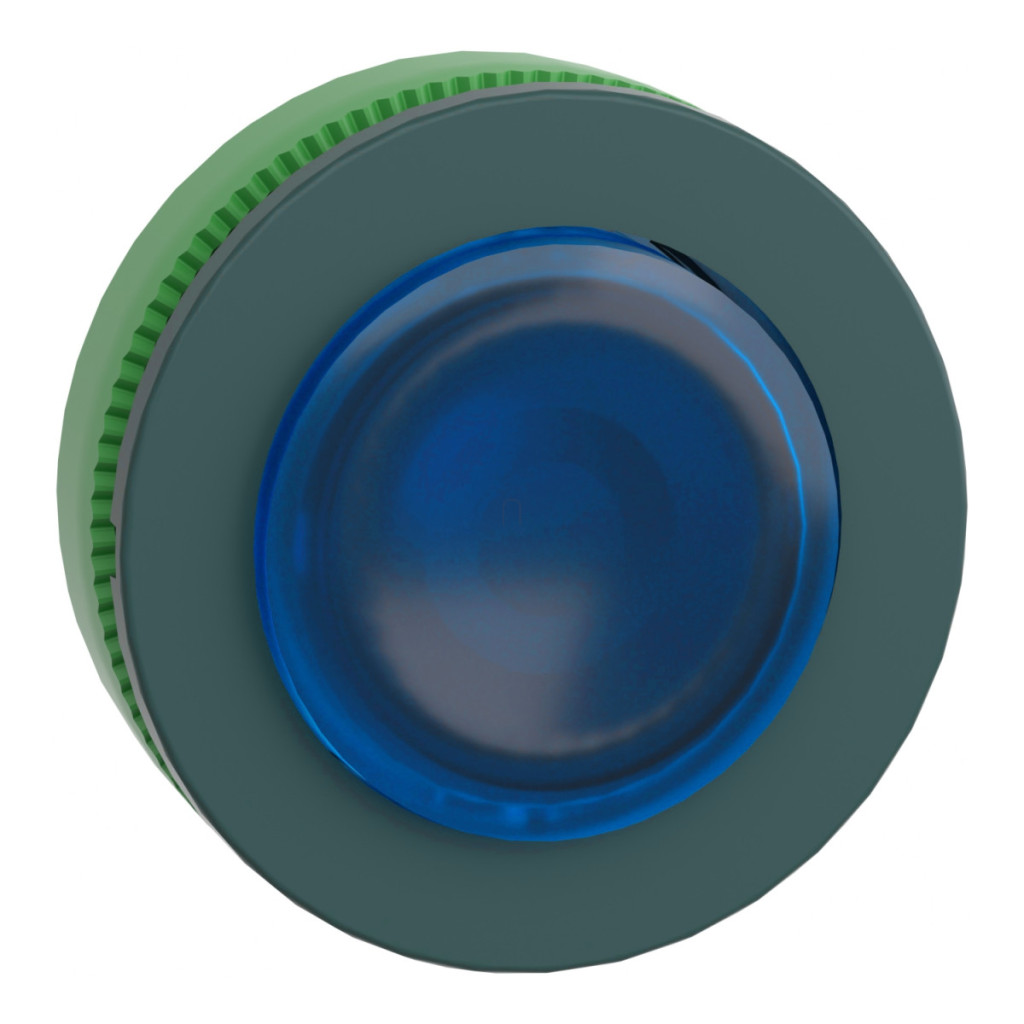

Capul butonului iluminat albastru ZB5FW163 din gama de produse Schneider Electric Harmony XB5 oferă o soluție profesională de control pentru aplicații industriale și panouri de control pentru mașini. Acest buton albastru, cu profil ridicat, iluminat și fără marcaj, este compatibil cu unitățile LED universale, oferind opțiuni flexibile de iluminare pentru o varietate de medii de control. Produsul a fost proiectat cu accent pe fiabilitate și durabilitate. Încadrat într-un cadru din plastic gri închis, butonul albastru în relief are un mecanism de revenire cu arc care asigură o funcționare precisă și fiabilă chiar și în medii industriale. Butonul poate fi instalat într-o gaură cu diametrul de 30,5 mm, care respectă standardele industriale. În proiectarea sa s-au luat în considerare și aspectele ergonomice, asigurând o utilizare confortabilă și sigură pentru operatorii de mașini. Capul butonului ZB5FW163 are parametri tehnici remarcabili. Grosimea de montare poate fi între 1 și 6 mm, astfel încât poate fi montat pe panouri de diferite grosimi. Dimensiunile sale totale sunt de 37 mm lățime, 37 mm înălțime și 32 mm adâncime. Are o durată de viață mecanică extrem de lungă, de 10 milioane de cicluri de comutare, ceea ce reduce semnificativ cerințele de întreținere. Nivelul său de protecție IP este excepțional de ridicat: IP66, IP67, IP69 și IP69K, ceea ce asigură protecție împotriva prafului, jeturilor de apă și spălării la presiune înaltă de până la 7.000.000 Pa la 55 °C. Produsul este conform cu UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1 și are certificări UL și CSA, care garantează conformitatea cu reglementările internaționale. ZB5FW163 este extrem de rezistent la influențele externe. Rezistența sa la vibrații este remarcabilă: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27, 50 gn (durată = 11 ms) la jumătate de undă sinusoidală conform IEC 60068-2-27 și 25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27. Rezistență la vibrații 5 gn (f= 10...500 Hz) conform IEC 60068-2-6 și 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6. Intervalul de temperatură de funcționare este între -40 °C și +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Gradul de protecție împotriva impactului IK este IK03 conform IEC 50102. Produsul poate fi utilizat cu o varietate de configurații electrice, inclusiv codurile M1, M2, M10, M6 și MF1, care indică diferite configurații de contact.
Schneider Electric Harmony XB5 - ZB5FW163 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a dispozitivului: ZB5F
Compatibilitate produs: LED universal
Material panou frontal: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tip cap actuator: Revenire cu arc
Profil actuator: Albastru, în relief, fără marcaj
Dimensiuni
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 32 mm
Grosime de prindere: 1-6 mm
Caracteristici mecanice
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: M1, M2, M10, M6, MF1 pentru diferite configurații de contact
Caracteristici de mediu
Grad de protecție: TH
Interval de temperatură de depozitare: -40...70 °C
Interval de temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție
Grad de protecție IP: IP66, IP67, IP69 conform IEC 60529, IP69K conform ISO 20653
Tip UL: 4, 4X, 12, 13 conform UL 50 E
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Clasă de protecție IK: IK03 conform IEC 50102
Certificate și conformitate
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Caracteristici de rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
