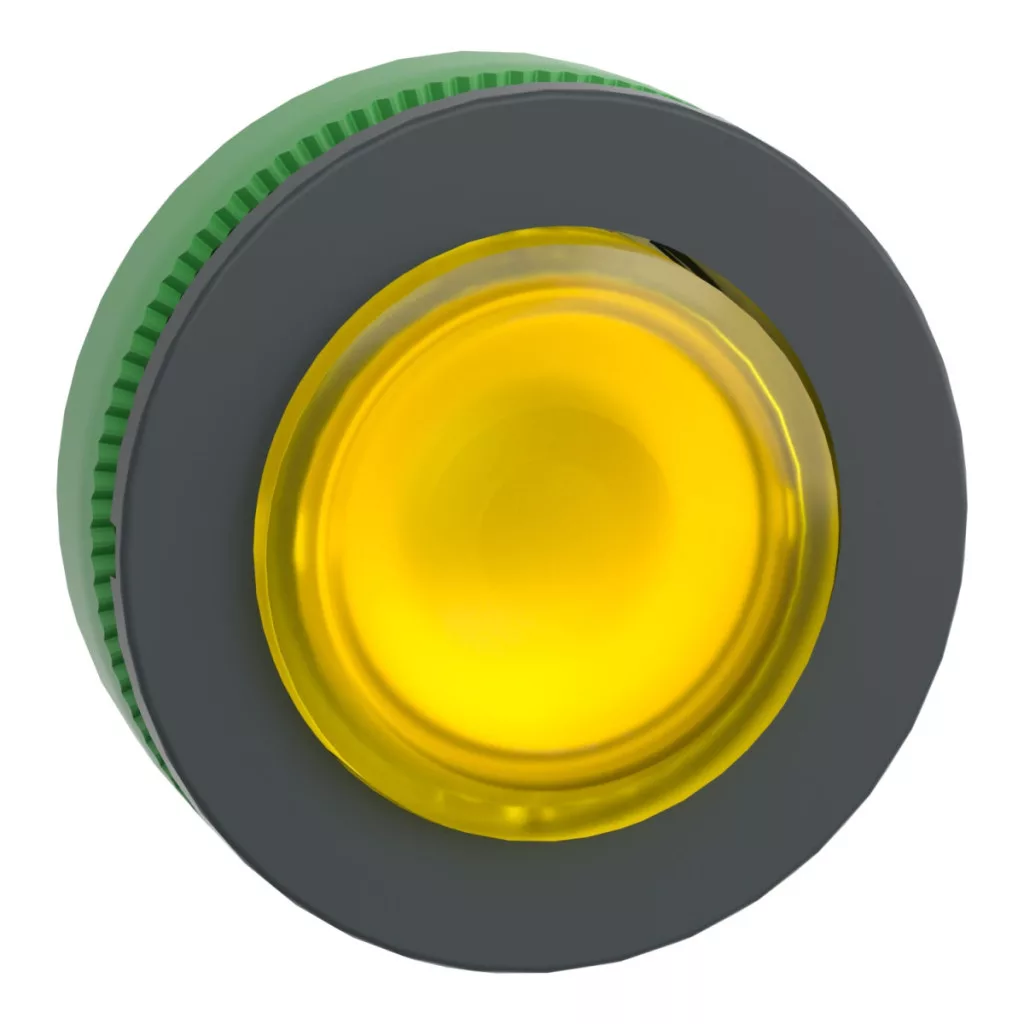

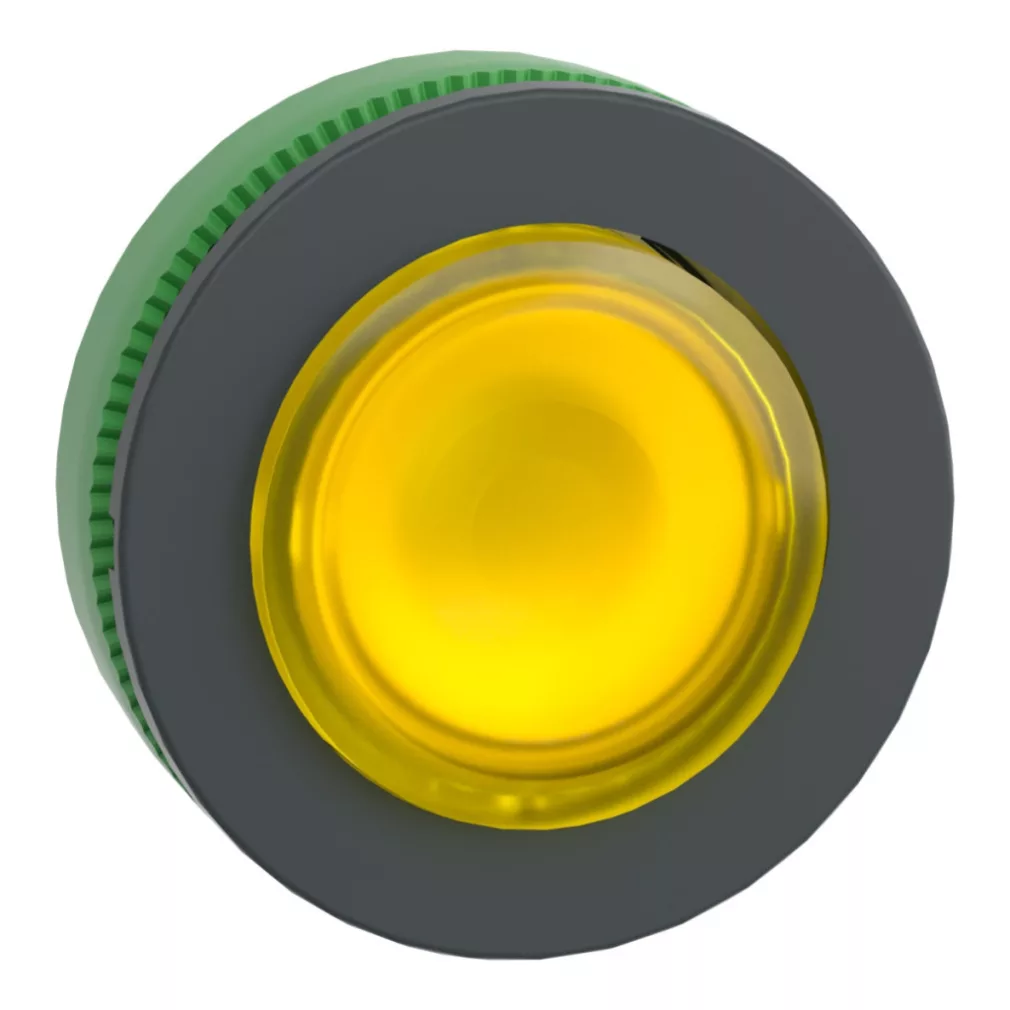

ZB5FW183 din gama Harmony XB5 de la Schneider Electric este un buton din plastic de înaltă calitate, cu funcție de iluminare, conceput pentru panouri de control industriale. Acest buton cu lentilă netedă, galben, în relief, cu revenire prin arc, este compatibil cu LED-uri universale și poate fi utilizat în diverse configurații, în funcție de designul panoului de circuite. Produsul face parte din seria Harmony XB5, care este o componentă cheie a gamei Schneider Electric de interfețe de control industriale fiabile și durabile. Capul butonului ZB5FW183 are un cadru din plastic gri închis care înconjoară o suprafață de apăsare galbenă, în relief. Produsul are un diametru de montare de 30,5 mm și este proiectat într-un format încastrat, încorporat. Capul unității indicatoare este rotund și echipat cu un actuator cu revenire prin arc. În ciuda construcției sale din plastic, este extrem de durabil, dovadă fiind durata sa de viață mecanică de 10 milioane de cicluri. Capul butonului ZB5FW183 este compatibil cu diverse coduri de asamblare electrică, inclusiv M1 (până la 6 contacte utilizând blocuri simple în montare frontală), M2 (până la 6 contacte utilizând blocuri simple și duble în montare frontală), M10, M6 și MF1 (toate trei până la 2 contacte utilizând blocuri simple în montare frontală). Această flexibilitate permite utilizarea produsului în diverse aplicații de control, în funcție de nevoile utilizatorului. Configurațiile electrice ale produsului, corespunzătoare diferitelor coduri, permit configurații de contact 1 NO, 1 NC sau 1 NO + NC, sau 1 NO + NO, sau 1 NC + NC. Capul butonului ZB5FW183 are o rezistență excepțională la mediul înconjurător. Are clase de protecție IP66, IP67, IP69 și IP69K în conformitate cu standardele IEC și ISO relevante și a fost clasificat ca Tip 13, Tip 12, Tip 4 și Tip 4X conform UL 50 E. Acest lucru asigură un nivel ridicat de protecție împotriva prafului, apei și spălării cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Produsul poate fi utilizat și depozitat într-un interval de temperatură de la -40 °C la +70 °C, ceea ce permite o gamă largă de aplicații în diverse medii industriale. Are un grad de rezistență la impact IK03 conform IEC 50102 și proprietăți excelente de rezistență la vibrații: 5 gn (f= 10...500 Hz) și 2 mm vârf-la-vârf (f= 2...10 Hz) în conformitate cu IEC 60068-2-6. Butonul iluminat Schneider Electric Harmony XB5 ZB5FW183 este conform cu o serie de standarde internaționale, inclusiv UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Produsul este certificat UL și CSA, asigurând conformitatea la nivel global. În ceea ce privește instalarea, produsul are un diametru de decupare a panoului de 30,75 mm (valoare recomandată, 30,5 mm +0/-0,5 toleranță) și oferă diverse opțiuni de conectare, inclusiv terminale cu șurub, conectori plug-in sau conectori Faston. Grosimea de montare a produsului este reglabilă între 1-6 mm, ceea ce îl face potrivit pentru panouri de diferite grosimi. Dimensiuni conform CAD: 37 mm lățime, 37 mm înălțime și 30 mm adâncime.
Date tehnice Schneider Electric Harmony XB5 ZB5FW183
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a produsului: ZB5F
Compatibilitate: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Unitate de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Galben, ridicat, nemarcat
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Grosime de prindere: 1-6 mm / 0,04-0,24 inch
Performanță
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: M1 (<6 contacte cu montare frontală a blocurilor simple), M2 (<6 contacte cu montare frontală a blocurilor simple și duble), M10, M6, MF1 (toate <2 contacte cu montare frontală a blocurilor simple)
Caracteristici de mediu
Grad de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II (conform IEC 60536)
Grad de protecție IP: IP66, IP67, IP69 (conform IEC 60529), IP69K (conform ISO 20653)
Clasă de protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X (conform UL 50 E)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55°C, distanță: 0,1 m
Grad de protecție IK: IK03 (conform IEC 50102)
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: listat UL, CSA
Rezistență
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27), 50 gn (durată = 11 ms) accelerație semiondă sinusoidală (conform IEC 60068-2-27), 25 g (durată = 6 ms) pentru 1000 de impacturi pe axă (conform IEC 60068-2-27)
Rezistență la vibrații: 5 g (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
