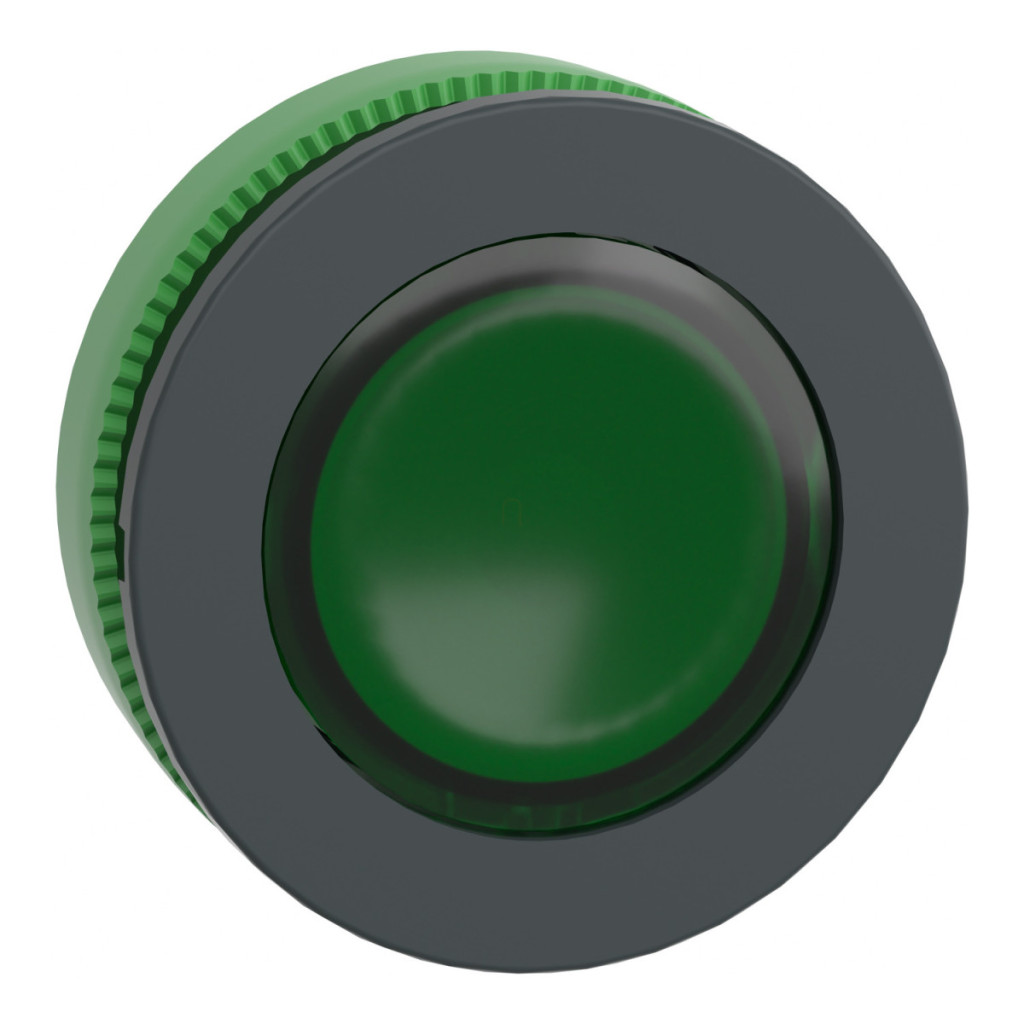

Gama de produse Schneider Electric Harmony XB5 Capul butonului iluminat ZB5FW333 este o componentă de bază fiabilă pentru panouri de control industriale și interfețe utilizator. Acest cap buton verde, încastrat, este proiectat în principal pentru instalarea în panouri de control și console de control unde feedback-ul vizual și funcționarea fiabilă sunt importante. Capul butonului ZB5FW333 are iluminare LED universală, complet compatibilă cu blocurile LED ale producătorului. Designul verde, fără marcaje, cu suprafață plană este ideal pentru aplicații în care aspectul simplu și curat și feedback-ul clar vizibil sunt importante. Mecanismul de acționare cu revenire prin arc asigură că butonul revine întotdeauna la poziția inițială după apăsare, ceea ce îl face ideal pentru sarcini de control în care este necesară comutarea instantanee. Parametrii tehnici ai capului butonului sunt impresionanți: placa frontală din plastic gri închis și suprafața de operare verde funcționează fiabil chiar și în medii industriale dure. Diametrul de montare de 30,5 mm este considerat un standard industrial, ceea ce îl face ușor de montat în majoritatea panourilor de control. Clasele de protecție IP66, IP67, IP69 și IP69K ale produsului oferă o protecție remarcabilă împotriva pătrunderii prafului și a apei, permițând utilizarea ZB5FW333 chiar și în cele mai dure medii industriale, cum ar fi prelucrarea alimentelor sau aplicațiile în aer liber. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a protecției excelente a produsului. Durabilitatea mecanică a capului butonului ZB5FW333 este remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, asigurând o durată lungă de viață și o funcționare fiabilă. Produsul este rezistent la vibrații (5 gn, interval de frecvență 2-500 Hz) și are o rezistență remarcabilă la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms în cazul accelerației cu semiondă sinusoidală). Capul butonului poate fi utilizat la temperaturi de funcționare cuprinse între -40 °C și +70 °C, ceea ce permite utilizarea acestuia chiar și în medii extreme. ZB5FW333 este compatibil cu diverse coduri de asamblare electrică (M1, M2, M6, M10, MF1), permițând configurarea flexibilă pentru diferite cerințe de comutare. Dimensiunile sale CAD (37 mm lățime, 37 mm înălțime, 30 mm adâncime) permit un design precis, iar grosimea de montare este reglabilă de la 1 la 6 mm, permițând instalarea în panouri de diferite grosimi. Dispozitivul are numeroase certificări internaționale, inclusiv CSA, DNV, BV, LROS și UL, care garantează conformitatea cu standardele globale.
Schneider Electric Harmony XB5 - ZB5FW333 - buton iluminat din plastic pentru montare încastrată, Ø30, retur, verde date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentului: Buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitate: LED universal
Materialul panoului frontal: Plastic gri închis
Diametru de montare: 30,5 mm
Unitate de vânzare: 1
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Verde, încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă plată
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 10.000.000 de cicluri
Culoarea capacului/actuatorului sau a lentilei: Verde
Marcaj: Nemarcată
Codul ansamblului electric: M1, M2, M6, M10, MF1
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TC
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare:-40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasa de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK03 conform IEC 62262
Standarde: IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, GB 14048.5, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1, ISO 21702, ISO 22196:2011
Certificări de produs: CSA, DNV, BV, LROS, UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni și montare
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Decupaj panou pentru butoane: Ø30,75 mm recomandat (Ø30,5 0+0,5)
