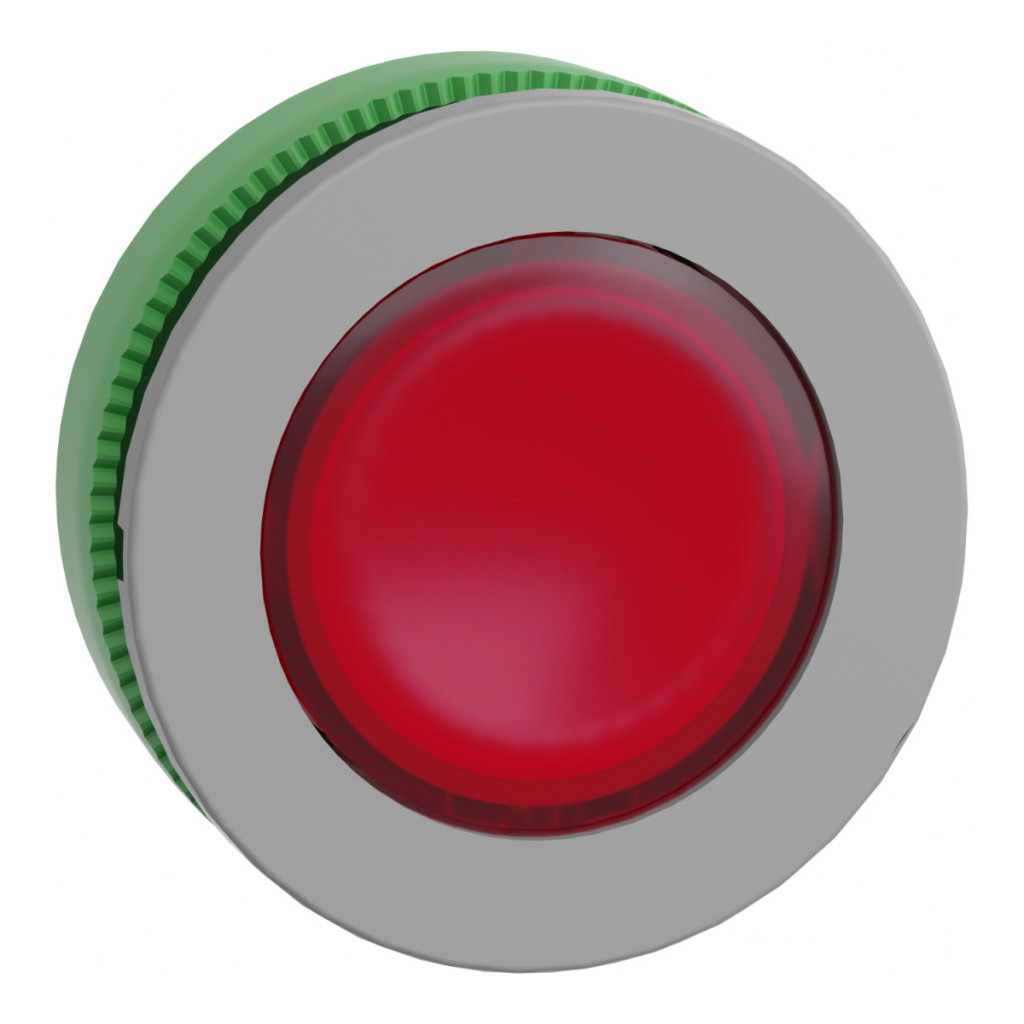

Capul butonului iluminat ZB5FW343C0 din gama Harmony XB5 de la Schneider Electric este o alegere excelentă pentru instalarea în panouri de control unde calitatea, durabilitatea și vizibilitatea sunt aspecte importante. Acest buton special conceput este de culoare roșie cu margine gri și dispune de iluminare LED universală, asigurând o vizibilitate excelentă în diverse condiții de iluminare. Parametrii tehnici ai produsului sunt impresionanți: are un diametru de montare de 30 mm, care se potrivește în decupajele standard, fiind ușor de instalat în majoritatea panourilor de control. Orificiul de montare de 30,5 mm (sau 30,75 mm recomandat) asigură o potrivire perfectă. Butonul este încastrat în panou, conferind suprafeței de control un aspect estetic. Butonul are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Acest tip are o suprafață netedă, nemarcată a lentilei, ceea ce permite aplicarea ulterioară a marcajelor personalizate. Capul ZB5FW343C0 oferă, de asemenea, performanțe remarcabile în ceea ce privește fiabilitatea. Are o durată de viață mecanică extrem de lungă, de până la 10 milioane de cicluri de comutare, ceea ce garantează o funcționare pe termen lung, fără întreținere, chiar și în medii industriale. Produsul are clase de protecție remarcabile: clasele de protecție IP66 și IP67 asigură protecție împotriva prafului și a apei și este, de asemenea, conform cu NEMA 13 și NEMA 4X. Rezistența sa la impact este clasificată IK03 conform IEC 62262. Butonul poate rezista la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce este deosebit de util în medii în care este necesară curățarea regulată. Poate fi utilizat într-un interval larg de temperaturi, cu temperaturi de funcționare și depozitare între -40 °C și +70 °C. Capul butonului ZB5FW343C0 poate fi utilizat în diverse configurații electrice, indicate prin codurile M1, M2, M6, M10 și MF1. Aceste coduri indică diferite combinații de contacte și blocuri de lumină, permițând o utilizare flexibilă. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-1, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-5-1 și JIS C8201-1. De asemenea, are certificări CSA, DNV, BV, LROS și UL, asigurând utilizarea la nivel global. Testele de rezistență la vibrații și șocuri (rezistență la vibrații de 5 gn în intervalul 2-500 Hz și rezistență la șocuri de 30 gn și 50 gn) confirmă faptul că produsul poate rezista chiar și în cele mai exigente medii industriale. Dimensiunile CAD (37 mm lățime, 37 mm înălțime, 30 mm adâncime) permit un design precis, iar grosimea de montare poate fi între 1 și 6 mm.
Schneider Electric Harmony XB5 - ZB5FW343C0 - buton iluminat din plastic pentru montare încastrată - date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: ZB5
Compatibilitate: LED universal
Materialul cadrului: Plastic cu acoperire gri
Caracteristici fizice
Diametru de montare: 30,5 mm
Design cap: Design încastrat
Formă cap unitate de semnalizare: Rotund
Tip acționare: Revenire cu arc
Profil acționare: Roșu, încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Culoarea capacului/actuatorului sau lentilei: Roșu
Marcaj: Nemarcat
Performanță
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10 milioane de cicluri
Condiții de mediu
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde relevante: IEC 60947-5-4, UL 508, GB 14048.5, IEC 60947-1, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Compoziție electrică
Coduri de compoziție electrică: M1 pentru până la 6 contacte cu blocuri simple, montare pe panou frontal cu LED integrat, M2 pentru până la 6 contacte cu blocuri simple și duble, montare pe panoul frontal cu LED integrat, M6 pentru până la 2 contacte cu blocuri simple, montare pe panoul frontal cu LED integrat și transformator, M10 pentru până la 2 contacte cu blocuri simple, montare pe panoul frontal cu LED integrat, MF1 pentru până la 2 contacte cu blocuri simple, montare pe panoul frontal cu LED integrat.
Descrierea dispozitivului: Element de bază.
Informații de instalare
Grosime de montare: 1-6 mm / 0,04-0,24 in
Diametru recomandat pentru decupaj: Ø30,75 mm (Ø30,5 +0,5/0 mm) / Ø1,21 in recomandat (Ø1,20 in +0,0196/0)
