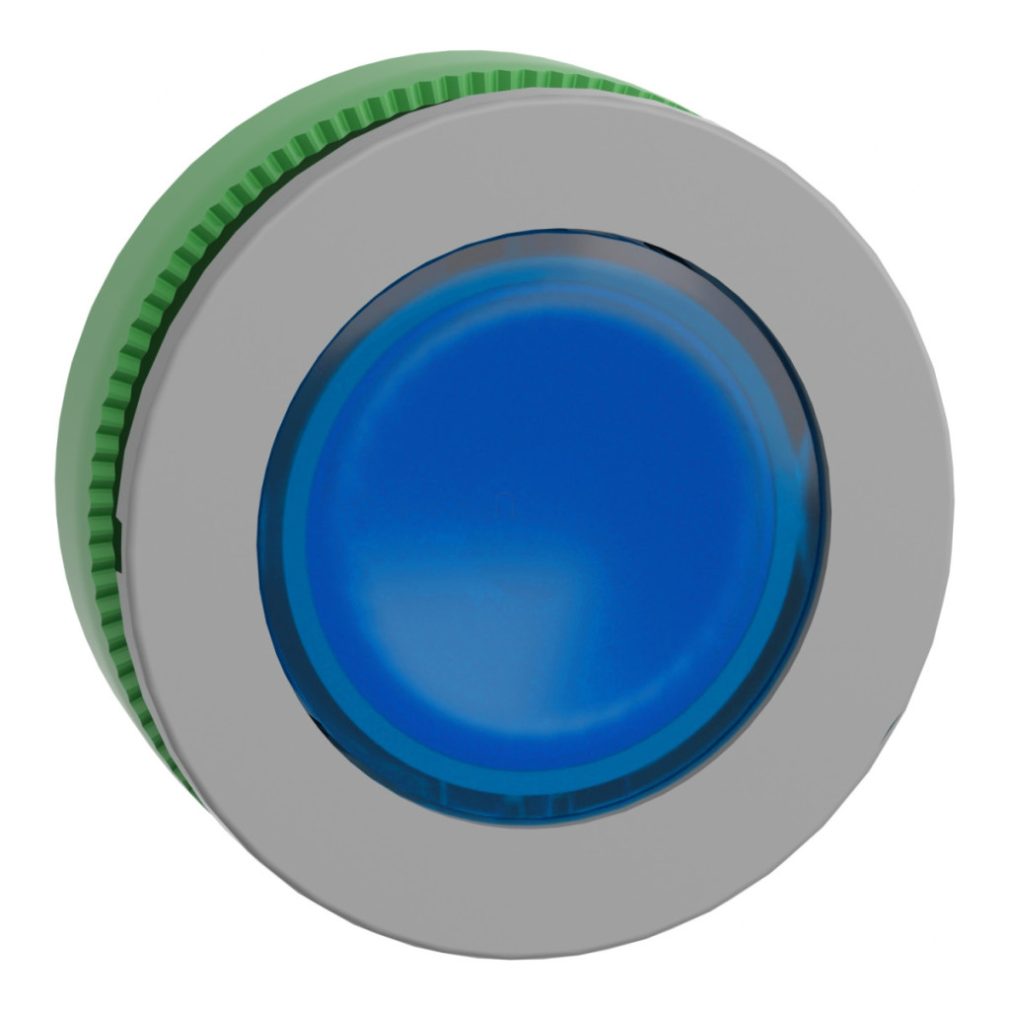

Capul butonului iluminat Schneider Electric Harmony XB5 seria ZB5FW363C0 este un element de control de înaltă calitate, conceput pentru utilizare în medii industriale. Acest produs este o componentă fundamentală a unui sistem complet care se potrivește perfect cu blocurile LED universale din familia de produse Harmony XB5, asigurând compatibilitate și flexibilitate maxime în diverse domenii de aplicare. Capul butonului ZB5FW363C0 are un cadru din plastic de culoare gri, care conferă produsului un aspect elegant, în timp ce suprafața albastră, încastrată, a butonului oferă o vizibilitate excelentă pentru operator. Produsul este echipat cu o lentilă netedă, ceea ce este deosebit de avantajos în medii în care curățenia este importantă. Funcția de bază a butonului cu retur prin arc este simplă și fiabilă: revine automat la starea normală după eliberarea presiunii, ceea ce îl face ideal pentru utilizarea ca întrerupător momentane. Parametrii tehnici ai produsului sunt remarcabili: diametrul de montare de 30,5 mm este un standard industrial, ceea ce facilitează instalarea în diverse panouri de control. Capul butonului are dimensiuni externe de 37 mm × 37 mm × 30 mm, ceea ce îl face ușor de utilizat, în ciuda designului său compact. Se caracterizează printr-o durabilitate remarcabilă, dovadă fiind durata de viață mecanică impresionantă de 10 milioane de cicluri de comutare. Produsul are o protecție specială împotriva influențelor mediului, dovadă fiind clasele de protecție IP66 și IP67 și clasificările NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție permite utilizarea produsului în medii în care pot apărea praf, umiditate sau chiar jeturi de apă de înaltă presiune, deoarece poate rezista la o presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Capul butonului ZB5FW363C0 poate fi utilizat într-un interval de temperatură de funcționare extrem de larg: de la -40 °C la +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, GB 14048.5, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1 și este, de asemenea, certificat CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. Are o rezistență remarcabilă la vibrații și șocuri: rezistență la vibrații de 5 gn în intervalul 2-500 Hz conform IEC 60068-2-6 și rezistență la șocuri de 30 gn și 50 gn conform IEC 60068-2-27. Codurile de compoziție electrică (M1, M2, M6, M10, MF1) oferă diverse opțiuni de conectare pentru a se adapta nevoilor dvs., sporind și mai mult versatilitatea produsului. Capul butonului ZB5FW363C0 este o componentă fiabilă și durabilă pentru sistemele de control industrial, fiind o alegere excelentă oriunde sunt importante funcționarea precisă și durabilitatea.
Schneider Electric Harmony XB5 - ZB5FW363C0 - buton iluminat din plastic pentru montare încastrată, Ø30, retur, albastru, ramă gri date tehnice
Date de bază
Familia de produse: Harmony XB5
Tipul produsului: Cap de buton iluminat
Denumire scurtă a produsului: ZB5
Compatibilitate produs: LED universal
Material ramă: Plastic, culoare gri
Diametru montare: 30,5 mm
Unitate de vânzare: 1
Caracteristici de funcționare
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru încastrat, nemarcat
Informații suplimentare despre acționare: Cu lentilă netedă
Culoarea capacului/actuatorului sau lentilei: Albastru
Marcaj: Nemarcată
Caracteristici mecanice
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Caracteristici electrice
Cod compoziție electrică: M1 - <6 contacte cu blocuri simple pentru montare pe panou frontal cu LED integrat
M2 - <6 contacte cu blocuri simple și duble pentru montare pe panou frontal cu LED integrat
M6 - <2 contacte cu blocuri simple pentru montare pe panou frontal cu LED integrat și transformator
M10 - <2 contacte cu blocuri simple pentru montare pe panoul frontal cu LED integrat
MF1 - <2 contacte cu blocuri simple pentru montare pe panoul frontal cu LED integrat
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...+70 °C
Temperatură ambiantă de funcționare: -40...+70 °C
Categorie de supratensiune: Clasa II, conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-1, GB 14048.5, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Instrucțiuni de instalare
Grosime de montare: 1 - 6 mm / 0,04 - 0,24 in
Decupaj panou pentru butoane: Ø30,75 mm recomandat (Ø30,5 +0,5/-0 mm)
