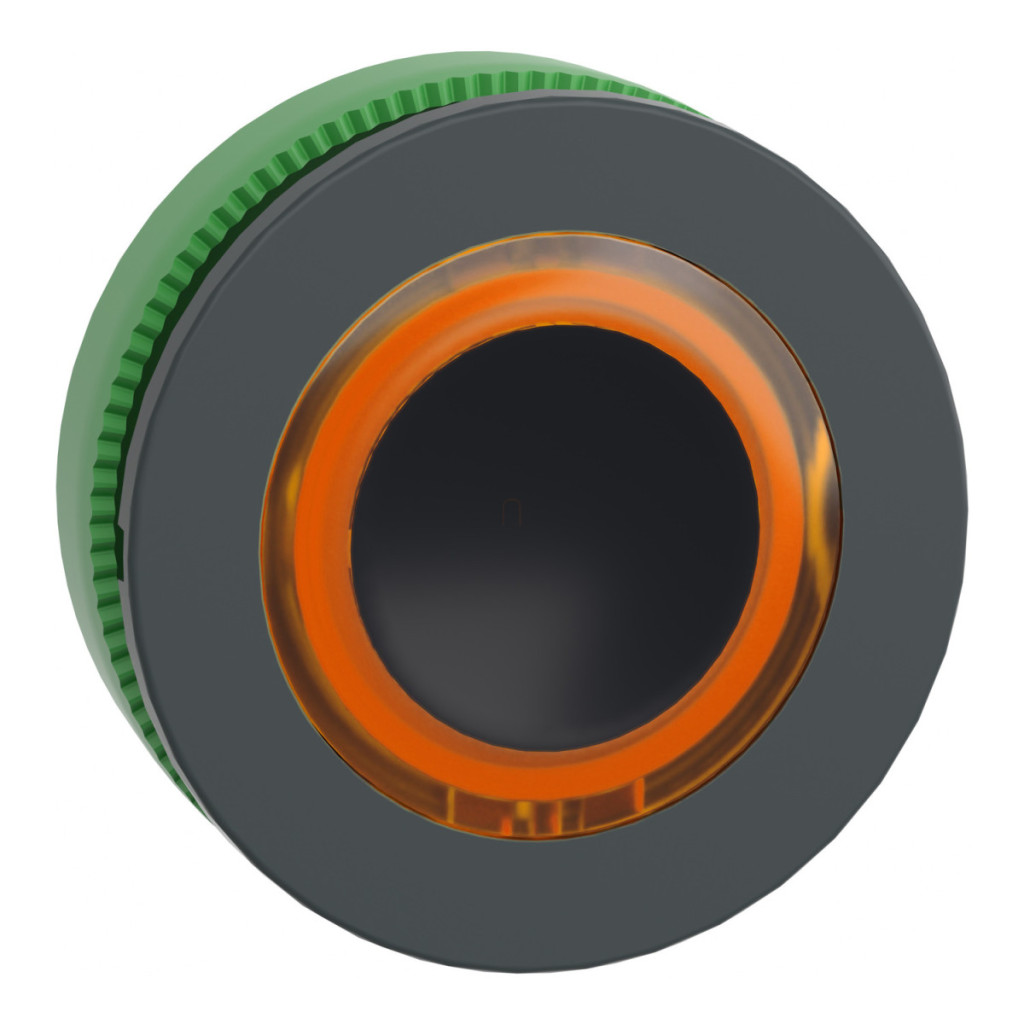

ZB5FW953 din seria Harmony XB5 de la Schneider Electric este un buton iluminat de calitate superioară, conceput special pentru aplicații industriale. Acest produs este sinonim cu fiabilitatea și durabilitatea, fiind susținut de garanția de calitate Schneider Electric. Modelul ZB5FW953 este compatibil cu blocuri LED universale, oferind soluții moderne de iluminare pentru panouri de control industriale. ZB5FW953 este un buton portocaliu, nemarcat, montat la nivel, cu margine iluminată pentru o mai bună vizibilitate. Produsul are un cadru din plastic de culoare gri închis, care asigură un aspect estetic. Butonul are o funcție de revenire cu arc, astfel încât revine automat la poziția inițială după fiecare apăsare. Diametrul de montare de 30,5 mm este un standard industrial, care facilitează instalarea în diverse panouri și unități de control. Capul butonului ZB5FW953 are parametri tehnici remarcabili. Datorită claselor de protecție IP66 și IP67, este foarte rezistent la praf și apă, în timp ce clasele NEMA 13 și NEMA 4X oferă protecție suplimentară împotriva uleiului și coroziunii. Produsul are un grad de rezistență la impact IK03 conform IEC 62262. Durata sa de viață mecanică este extrem de mare: 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. ZB5FW953 poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce poate fi deosebit de important în mediile industriale unde este necesară curățarea regulată. Produsul poate fi utilizat într-un interval larg de temperaturi: poate fi depozitat și utilizat între -40 °C și +70 °C, asigurând performanțe fiabile chiar și în condiții extreme. Capul butonului este conform cu mai multe standarde internaționale, printre care: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, IEC 60947-1, GB 14048.5, IEC 60947-5-4 și JIS C8201-1. De asemenea, are numeroase certificări internaționale, precum CSA, DNV, BV, LROS (Lloyds register of shipping) și UL. ZB5FW953 are o rezistență excelentă la vibrații, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 și rezistență la șocuri de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la accelerație semiondă conform IEC 60068-2-27. Modelul ZB5FW953 este compatibil cu diverse configurații electrice, indicate prin coduri precum M1, M2, M6, M10 și MF1. Aceste coduri determină modul în care produsul poate fi utilizat cu diferite contacte și blocuri LED. Produsul se integrează perfect în familia de produse Schneider Electric Harmony XB5, permițând crearea de sisteme de control complete, cu aspect uniform. Capul butonului ZB5FW953 este alegerea ideală pentru sistemele de automatizare industrială, panourile de control și alte aplicații în care fiabilitatea, feedback-ul clar și durata lungă de viață sunt cerințe esențiale.
Schneider Electric Harmony XB5 - ZB5FW953 - buton iluminat din plastic pentru montare încastrată, Ø30, retur, portocaliu, margine iluminată date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă unitate de semnal: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Portocaliu, încastrat, nemarcat
Informații suplimentare despre actuator: Cu margine iluminată
Dimensiuni
Lățime CAD: 37 mm
Înălțime CAD: 37 mm
Adâncime CAD: 30 mm
Grosime de prindere: 1-6 mm
Caracteristici tehnice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Culoarea capacului/actuatorului sau a lentilei: portocaliu
Marcaj: nemarcată
Codul ansamblului electric: M1, M2, M6, M10, MF1
Parametri de mediu
Protecție: TC
Temperatură de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, UL 508, JIS C8201-5-1, IEC 60947-1, GB 14048.5, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă conform IEC 60068-2-27
