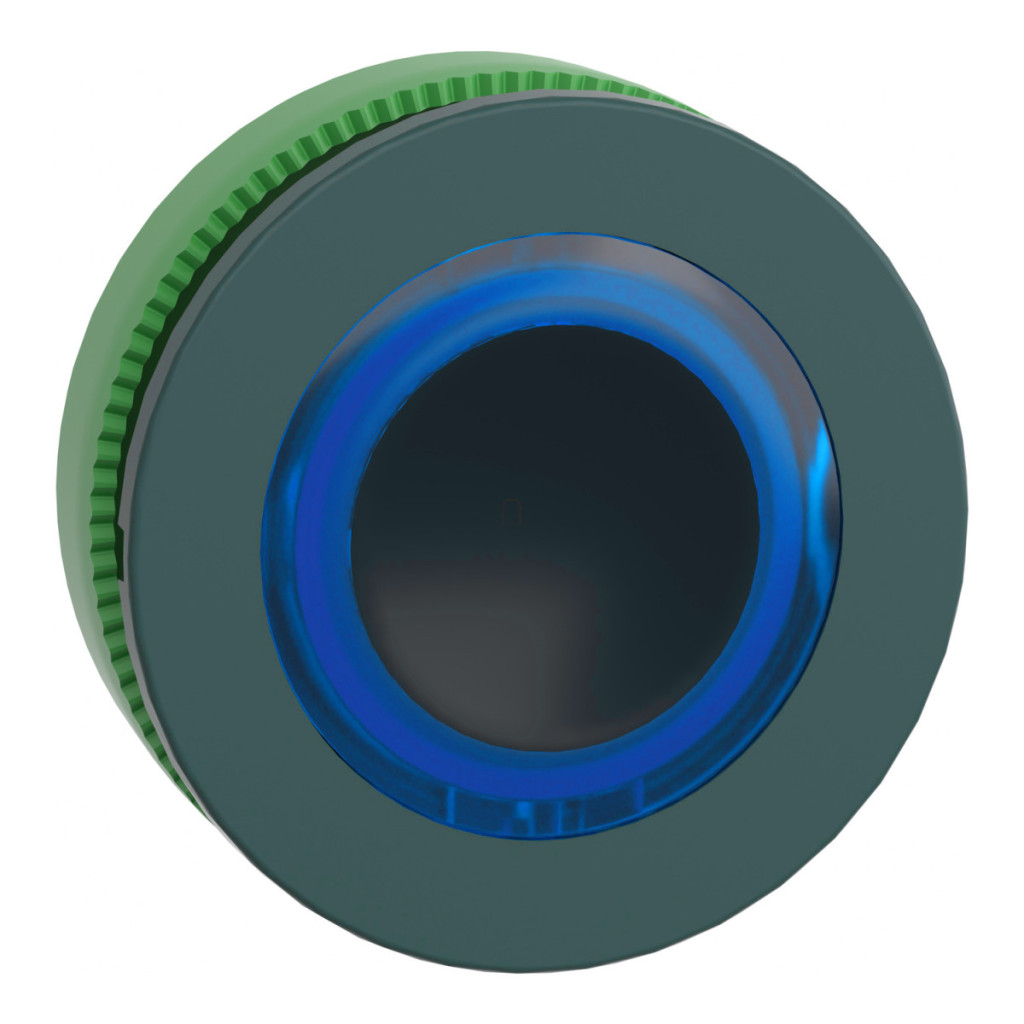

ZB5FW963, parte a gamei de produse Harmony XB5 de la Schneider Electric, este un buton iluminat de înaltă calitate, cu montare încastrată, conceput pentru utilizare în medii industriale. Această componentă albastră, cu revenire prin arc, este un element estetic și funcțional al liniei de produse Harmony XB5, care se integrează perfect în panourile de control industriale moderne și în interfețele utilizatorilor. Una dintre cele mai importante caracteristici ale butonului ZB5FW963 este inelul iluminat încorporat, care indică starea de funcționare cu lumină albastră. Acest inel iluminat asigură o vizibilitate excelentă chiar și în condiții de iluminare slabă, permițând personalului de operare să vadă imediat starea butonului. Produsul este compatibil cu blocurile LED universale Schneider Electric, oferind o utilizare versatilă într-o varietate de aplicații. Suprafața albastră, nemarcată, din jurul inelului din plastic gri închis este proiectată ergonomic pentru o utilizare confortabilă de către operator. Parametrii tehnici ai capului butonului ZB5FW963 sunt impresionanți. Diametrul de montare de 30,5 mm este o dimensiune standard în industrie, ceea ce face ca produsul să fie ușor de instalat în majoritatea panourilor de control. Construcția capului butonului este extrem de robustă, dovadă fiind durata de viață mecanică remarcabilă de 10 milioane de cicluri de funcționare. În plus, produsul poate rezista la jeturi de apă de înaltă presiune de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 metri, oferind o protecție excepțională în medii industriale cu spălare. Butonul are un grad de protecție IP66 și IP67 conform IEC 60529 și respectă, de asemenea, cerințele NEMA 13 și NEMA 4X, fiind complet protejat împotriva prafului și apei. Gradul de rezistență la impact IK03 oferă o protecție suplimentară împotriva impactului mecanic. Mecanismul de revenire cu arc al ZB5FW963 asigură o funcționare fiabilă, cu un arc de revenire încorporat care readuce imediat butonul în poziția normală după eliberarea presiunii. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, GB 14048.5, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1 și JIS C8201-1. În plus, are certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, care garantează fiabilitatea și siguranța produsului chiar și în cele mai exigente aplicații. Produsul are, de asemenea, proprietăți excepționale de rezistență la vibrații, oferind o rezistență la vibrații de 5 gn în gama de frecvențe 2-500 Hz conform IEC 60068-2-6, precum și valori de rezistență la șocuri de 30 gn (18 ms) și 50 gn (11 ms) pentru accelerația semiondulei conform IEC 60068-2-27. ZB5FW963 oferă opțiuni versatile de asamblare electrică și este compatibil cu diverse coduri de configurare electrică, precum M1, M2, M6, M10 și MF1, care permit diferite dispuneri ale blocurilor terminale. Produsul are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea sa chiar și în cele mai extreme condiții de mediu. Grosimea de montare a capului butonului, care poate fi utilizat pentru montarea pe panouri cu o grosime de 1-6 mm, oferă o flexibilitate perfectă pentru instalarea în diverse panouri de control. Dimensiunile compacte de 37 mm × 37 mm × 30 mm (lățime × înălțime × adâncime) permit utilizarea optimă a spațiului, produsul rămânând ușor de utilizat și vizibil pentru personalul de operare.
Schneider Electric Harmony XB5 - ZB5FW963 date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: ZB5
Compatibilitatea produsului: LED universal
Material cadru: Plastic gri închis
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Formă cap unitate de semnal: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru încastrat, nemarcat
Informații suplimentare despre actuator: Cu inel iluminat
Informații suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 37 mm
Adâncime totală CAD: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Culoarea capacului/actuatorului sau a lentilei: Albastru
Marcaj: Fără marcare
Cod de asamblare electrică: M1 (<6 contacte utilizând blocuri simple cu LED integrat în prima fixare), M2 (<6 contacte utilizând blocuri simple și duble cu LED integrat în prima fixare), M6 (<2 contacte utilizând blocuri simple cu LED integrat și transformator în prima fixare), M10 (<2 contacte utilizând blocuri simple cu LED integrat în prima fixare), MF1 (<2 contacte utilizând blocuri simple cu LED integrat în prima fixare)
Parametri de mediu
Tratament de protecție: TC
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, GB 14048.5, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Informații de montare
Grosime de montare: 1-6 mm / 0,04-0,24 inci
Decupaj recomandat în panou: Ø30,75 mm recomandat (Ø30,5 +0,5/-0 mm)
