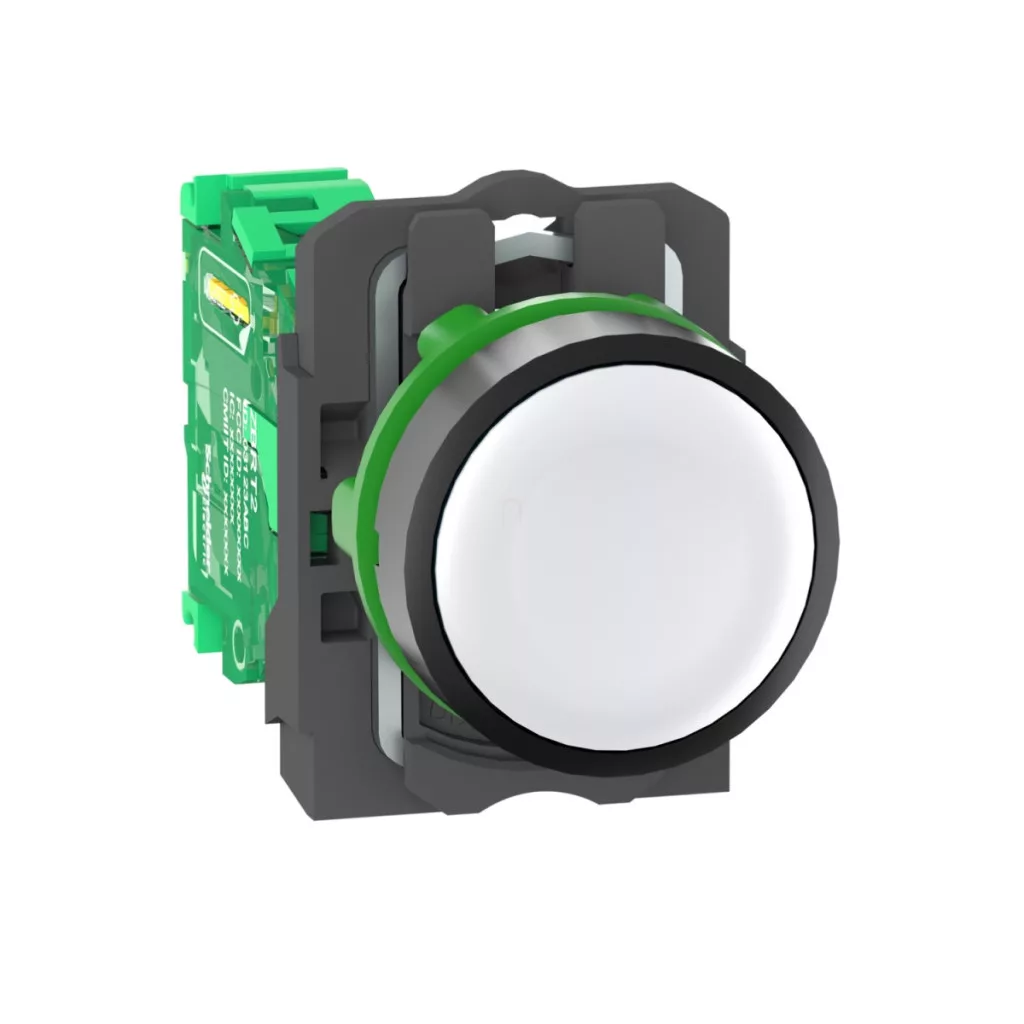

Butonul fără fir și fără baterii ZB5RTA1 din seria Harmony XB5R de la Schneider Electric este un dispozitiv inovator de control industrial care revoluționează controlul mașinilor și echipamentelor. Acest buton cu diametrul de 22 mm, alb, din plastic, cu revenire prin arc, este alegerea perfectă pentru mediile în care soluțiile tradiționale cu cablu sunt dificil sau imposibil de implementat. Principalul avantaj al butonului ZB5RTA1 este că nu necesită cabluri sau baterii pentru a funcționa. Când butonul este apăsat, dispozitivul convertește o parte din energia mecanică în energie electrică, suficientă pentru a transmite un semnal wireless. Această tehnologie ecologică nu numai că este prietenoasă cu mediul, dar reduce semnificativ costurile de instalare și întreținere, deoarece nu este nevoie de înlocuirea bateriilor sau de cabluri complicate. Produsul utilizează protocolul Zigbee green power la 2,4 GHz, care respectă standardul IEEE 802.15.4, asigurând o comunicare fiabilă. Parametrii tehnici ai butonului sunt impresionanți: funcționează la o frecvență de transmisie de 2405 MHz, are 16 canale și utilizează tehnologia de modulație O-QPSK. Distanța maximă de detectare în condiții ideale poate fi de până la 100 de metri în spațiu deschis, în timp ce dacă receptorul este plasat într-o incintă metalică și transmițătorul într-o cutie de plastic, aceasta se reduce la 25 de metri. Cu toate acestea, prin utilizarea unei antene releu, această distanță poate fi mărită până la 300 de metri. Timpul de răspuns al transferului de date este extrem de rapid, mai puțin de 2 milisecunde, iar puterea de transmisie este de numai 3 mW, ceea ce înseamnă un consum minim de energie. Antena dispozitivului este omnidirecțională, cu un câștig de 0 dBi. De remarcat este și designul mecanic al ZB5RTA1. Butonul are o distanță de deplasare de 4,3 mm și o forță de acționare de 10 N pentru a schimba starea electrică. Robustețea mecanică remarcabilă garantează o durată lungă de viață, susținută de o durabilitate mecanică impresionantă de 1.000.000 de cicluri. Dispozitivul oferă o protecție excelentă împotriva influențelor mediului: panoul frontal are clase de protecție IP66, IP67, IP69 și IP69K și se mândrește cu o clasă de rezistență la impact IK03. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, și poate rezista la o umiditate relativă de 95% fără condens. Butonul este rezistent la interferențe electromagnetice și respectă numeroase standarde și certificări internaționale, inclusiv CSA, UL, BT 2006/95/EC și GOST.
Specificații tehnice Harmony XB5R ZB5RTA1
Informații de bază
Familia de produse: Harmony XB5
Tipul produsului: Transmițător fără fir și fără baterii
Denumirea scurtă a dispozitivului: XB5R
Materialul panoului frontal: Plastic gri închis
Materialul inelului de montare:Plastic Diametru de montare: 22 mm Caracteristici de comunicare Frecvență de transmisie: 2405 MHz Clasă de emisie: 5M00G7W Tip antenă: Omnidirecțională Protocol de comunicare: Zigbee green 5M00G7W
Tip antenă: Omnidirecțională
Protocol de comunicare: Zigbee green power la 2,4 GHz, în conformitate cu standardul IEEE 802.15.4
Distanță maximă de detectare: 100 m în spațiu deschis, 25 m cu emițător în cutie de plastic și receptor în carcasă metalică, 300 m cu emițător în cutie de tip XAL D, receptor în carcasă metalică și utilizând antenă releu
Număr de canale: 16
Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Câștig antenă: 0 dBi
Timp de răspuns: < 2 ms
Putere emițător: 3 mW
Caracteristici fizice
Formă cap unitate de semnalizare: Rotundă
Tip de control: Buton cu arc de revenire și transmițător
Profilul elementului de control: Alb plat
Adâncime de instalare: 42 mm
Înălțime totală CAD: 41,5 mm
Lățime totală CAD: 30 mm
Adâncime totală CAD: 43 mm
Cursă de acționare: 4,3 mm (cursă completă)
Forță de acționare: 10 N C/O pentru schimbarea stării electrice
Specificații de mediu
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Umiditate relativă: 95% la -40...70 °C fără condensare
Grad de protecție IP: IP66, IP67, IP69, IP69K (panou frontal) conform IEC 60529
Grad de rezistență la impact IK: IK03 conform IEC 50102
Durată de viață mecanică: 1.000.000 de cicluri
Certificate și conformitate
Conformitate cu standardele: CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508
Conformitate radio: ANATEL, ARIB T66, FCC, ICASA, RSS
Certificări de produs: CSA, C-Tick, GOST, BT 2006/95/CE, UL
Directive: 1999/5/CE - Directiva R&TTE, 2004/108/CE - Compatibilitate electromagnetică
