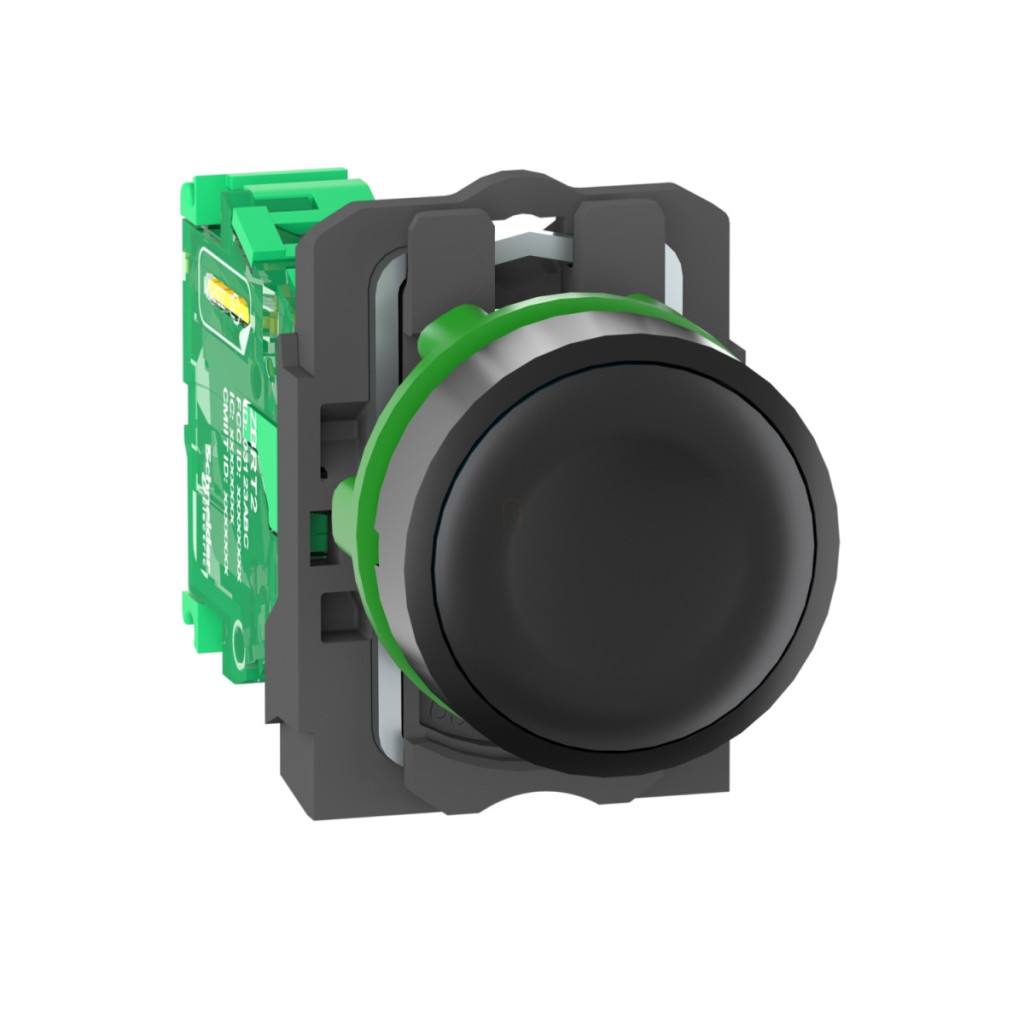

Butonul fără fir și fără baterie Schneider Electric Harmony XB5R seria ZB5RTA2 este un dispozitiv de control industrial inovator care revoluționează gestionarea mașinilor și echipamentelor. Acest buton cu carcasă din plastic negru, cu un diametru de 22 mm, are un design cu revenire prin arc, fiind alegerea ideală pentru medii în care este necesară o funcționare fiabilă și rapidă. Unul dintre cele mai importante avantaje ale transmițătorului ZB5RTA2 este faptul că este complet fără fir și nu necesită baterii pentru a funcționa. Energia mecanică generată la apăsarea butonului este suficientă pentru a transmite semnalul, ceea ce reduce semnificativ cerințele de întreținere și crește fiabilitatea. Dispozitivul comunică la o frecvență de 2405 MHz și utilizează protocolul Zigbee green power (în conformitate cu standardul IEEE 802.15.4), care asigură o conectivitate eficientă din punct de vedere energetic și stabilă. Datorită designului antenei omnidirecționale, semnalul se răspândește uniform în toate direcțiile, maximizând raza de acțiune. Oferă performanțe remarcabile în ceea ce privește raza de acțiune: poate fi utilizat în spații deschise până la o distanță de 100 de metri, în timp ce raza de acțiune poate fi redusă în prezența diferitelor tipuri de obstacole (sticlă, tencuială, cărămidă, beton, metal). Dispozitivul este extrem de rapid, cu un timp de răspuns de numai 2 ms, ceea ce îl face fiabil chiar și în aplicații critice. Cele 16 canale disponibile permit utilizarea simultană a mai multor dispozitive fără a provoca interferențe. Tehnologia de modulație O-QPSK și lățimea de bandă de 5 MHz asigură o transmisie stabilă și fiabilă a datelor. Butonul ZB5RTA2 are proprietăți mecanice remarcabile: este protejat împotriva unei căderi libere de 1000 mm în conformitate cu IEC 60068-2-32 și are o durată de viață mecanică impresionantă de 1 milion de cicluri. Produsul are o rezistență excepțională la mediul înconjurător: poate fi utilizat într-un interval de temperatură de la -40 °C la +70 °C și are protecție IP66, IP67, IP69 și IP69K pe panoul frontal, care oferă protecție completă împotriva prafului și diferite niveluri de protecție împotriva apei. Are un design rezistent la impact, în conformitate cu clasificarea IK03. Dispozitivul are o compatibilitate electromagnetică excelentă și respectă o serie de standarde, inclusiv CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1 și UL 508.
Schneider Electric Harmony XB5R - ZB5RTA2 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Transmițător fără fir și fără baterie
Denumire scurtă: XB5R
Materialul panoului frontal: Plastic gri închis
Materialul inelului de montare: Plastic
Diametru de montare: 22 mm
Caracteristici de comunicare
Frecvență de transmisie: 2405 MHz
Clasă de radiație: 5M00G7W
Tip antenă: Omnidirecțională
Distanță maximă de detectare: 100 m în spațiu deschis, 25 m cu un transmițător într-o cutie din plastic și un receptor într-o carcasă metalică
Protocol port de comunicație: Zigbee green power la 2,4 GHz conform standardului IEEE 802.15.4
Număr de canale: 16
Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Câștig antenă: 0 dBi
Adâncime de instalare: 42 mm
Caracteristici mecanice
Tip actuator: Transmițător cu buton cu revenire prin arc
Profil actuator: Negru, încastrat
Înălțime totală CAD: 41,5 mm
Lățime totală CAD: 30 mm
Adâncime totală CAD: 43 mm
Cursa de acționare: 4,3 mm (deplasare totală)
Forță de acționare: 10 N C/O pentru schimbarea stării electrice
Robustețe mecanică: rezistență la cădere liberă de 1000 mm conform IEC 60068-2-32
Durabilitate mecanică: 1000000 de cicluri
Caracteristici de mediu
Temperatură de funcționare: -40...70 °C
Temperatură de depozitare: -40...70 °C
Umiditate relativă: 95% între -40...70 °C, fără condens
Grad de protecție IP: IP66, IP67, IP69, IP69K (panou frontal) conform IEC 60529
Grad de protecție IK: IK03 conform IEC 50102
Rezistență
Rezistență la impact: 25 gn (durată = 6 ms) pentru 6000 de impacturi conform IEC 60068-2-27, 30 gn (durată = 18 ms) pentru accelerație cu jumătate de undă sinusoidală conform IEC 60068-2-27, 50 g (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 g (f = 11...500 Hz) conform IEC 60068-2-6, +/- 10 mm (f = 2...11 Hz) conform IEC 60068-2-6
Standarde și certificări
Conformitate cu standardele: CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508
Conformitate radio: ANATEL, ARIB T66, FCC, ICASA, RSS
Certificări de produs: BT 2006/95/EC, C-Tick, CSA, UL, GOST
