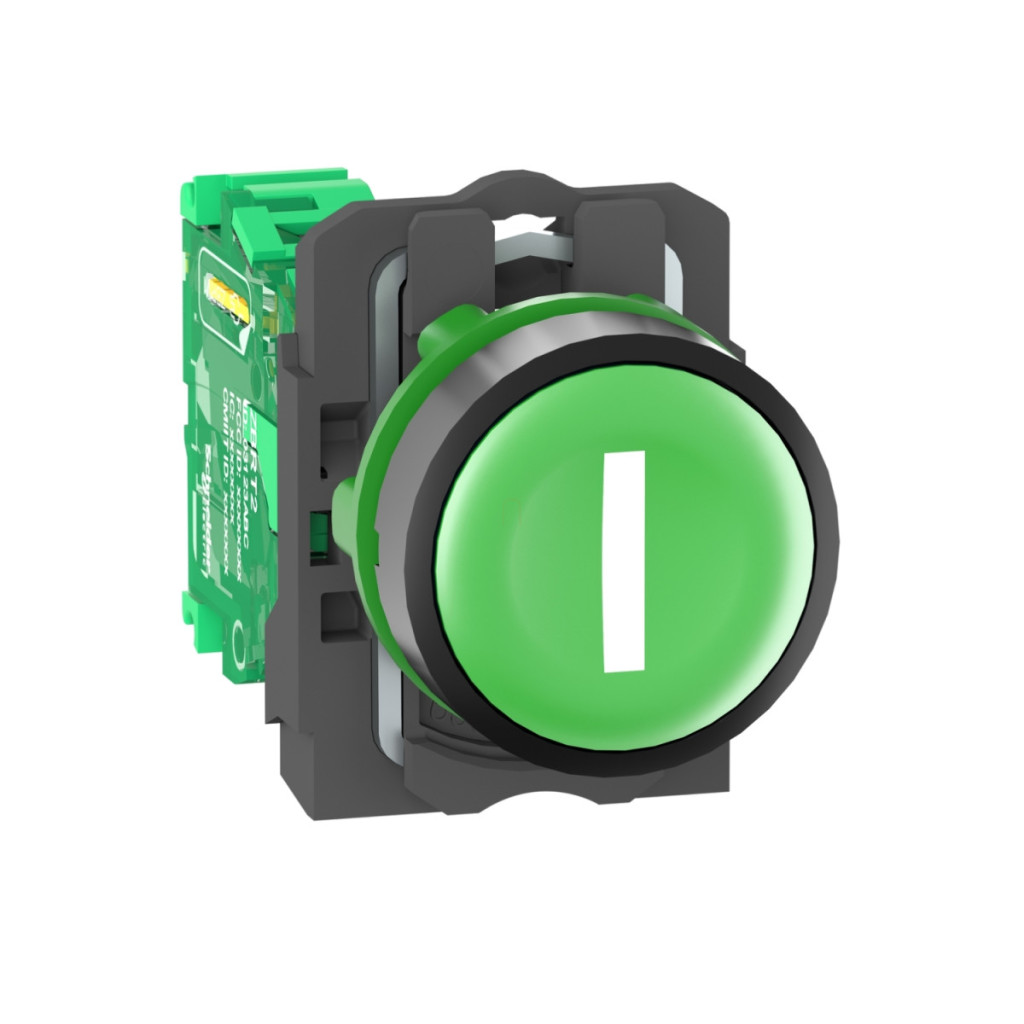

Gama de produse Schneider Electric Harmony XB5R Butonul fără fir și fără baterie ZB5RTA331 este un dispozitiv de control industrial inovator care revoluționează automatizarea industrială. Acest buton verde, acoperit cu plastic, cu diametrul de 22 mm, cu revenire prin arc și marcaj alb „I” este alegerea ideală pentru medii în care sunt necesare soluții de control flexibile, fără complicațiile legate de cablarea. ZB5RTA331 este unic, deoarece nu necesită baterii sau cabluri pentru a funcționa. Butonul transformă energia mecanică în energia electrică necesară pentru semnalizare, asigurând o funcționare fără întreținere. Transmițătorul, care comunică la o frecvență de 2405 MHz, utilizează protocolul Zigbee Green Power, care respectă standardul IEEE 802.15.4. Transmițătorul funcționează cu un consum maxim de energie de numai 1 mW și o putere de ieșire de 3 mW, minimizând consumul de energie. Butonul are o rază de acțiune de până la 100 de metri în spațiu deschis, permițând o instalare extrem de flexibilă. Chiar și atunci când este plasat într-o cutie metalică, acesta oferă o rază de acțiune de 25 de metri, iar cu ajutorul unei antene releu, aceasta poate fi mărită până la 300 de metri. Este important de reținut că diferite materiale de construcție pot reduce raza de acțiune: 10-20% pentru ferestrele din sticlă, 30-45% pentru pereții din ipsos, 60% pentru pereții din cărămidă, 70-80% pentru pereții din beton și 50-100% pentru structurile metalice. Sistemul de comunicații utilizează 16 canale și tehnologia de modulație O-QPSK cu o lățime de bandă de 5 MHz. Produsul are un design robust și protecție IP66, IP67, IP69 și IP69K pe partea frontală, care oferă o protecție remarcabilă împotriva prafului și a apei. Clasa de rezistență la impact IK03 oferă protecție mecanică suplimentară. Fiabilitatea excepțională este garantată de 1 milion de cicluri de comutare. Butonul rezistă la condiții extreme, funcționând în mod fiabil la temperaturi cuprinse între -40 °C și +70 °C, cu umiditate relativă de 95%, fără condens. Are o rezistență excelentă la vibrații și impact, asigurând o durată lungă de viață chiar și în medii industriale.
Specificații tehnice Harmony XB5R ZB5RTA331
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Transmițător fără fir și fără baterii
Denumire scurtă a dispozitivului: XB5R
Material panou frontal: Plastic gri închis
Material inel de montare: Plastic
Diametru de montare: 22 mm
Frecvență transmițător: 2405 MHz
Clasă de emisie: 5M00G7W
Tip antenă: Omnidirecțională
Caracteristici suplimentare
Forma capului unității de semnalizare: Rotundă
Tip de funcționare: Transmițător cu buton cu revenire prin arc
Profil de funcționare: Verde încastrat, I (alb)
Consum maxim de energie: 1 mW
Număr de canale: 16
Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Câștig antenă: 0 dBi
Adâncime de instalare: 42 mm
Înălțime totală CAD: 41,5 mm
Lățime totală CAD: 30 mm
Adâncime totală CAD: 43 mm
Cursă de funcționare: 4,3 mm (cursă completă)
Forță de acționare: 10 N C/O schimbare de stare electrică
Comunicare
Protocol port de comunicare: Zigbee green power 2,4 GHz conform IEEE 802.15.4
Distanță maximă de detectare: 100 m în spațiu deschis, 25 m emițător în cutie din plastic XAL D și receptor în carcasă metalică, 300 m emițător în cutie XAL D, receptor în carcasă metalică utilizând antenă releu
Timp de recepție: 2 ms
Timp de răspuns: < 2 ms
Putere de transmisie: 3 mW
Caracteristici de mediu
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Umiditate relativă: 95% la -40...70 °C fără condensare
Grad de protecție IP: IP66, IP67, IP69, IP69K (panou frontal) conform IEC 60529
Grad de protecție IK: IK03 conform IEC 50102
Durată de viață mecanică: 1.000.000 de cicluri
