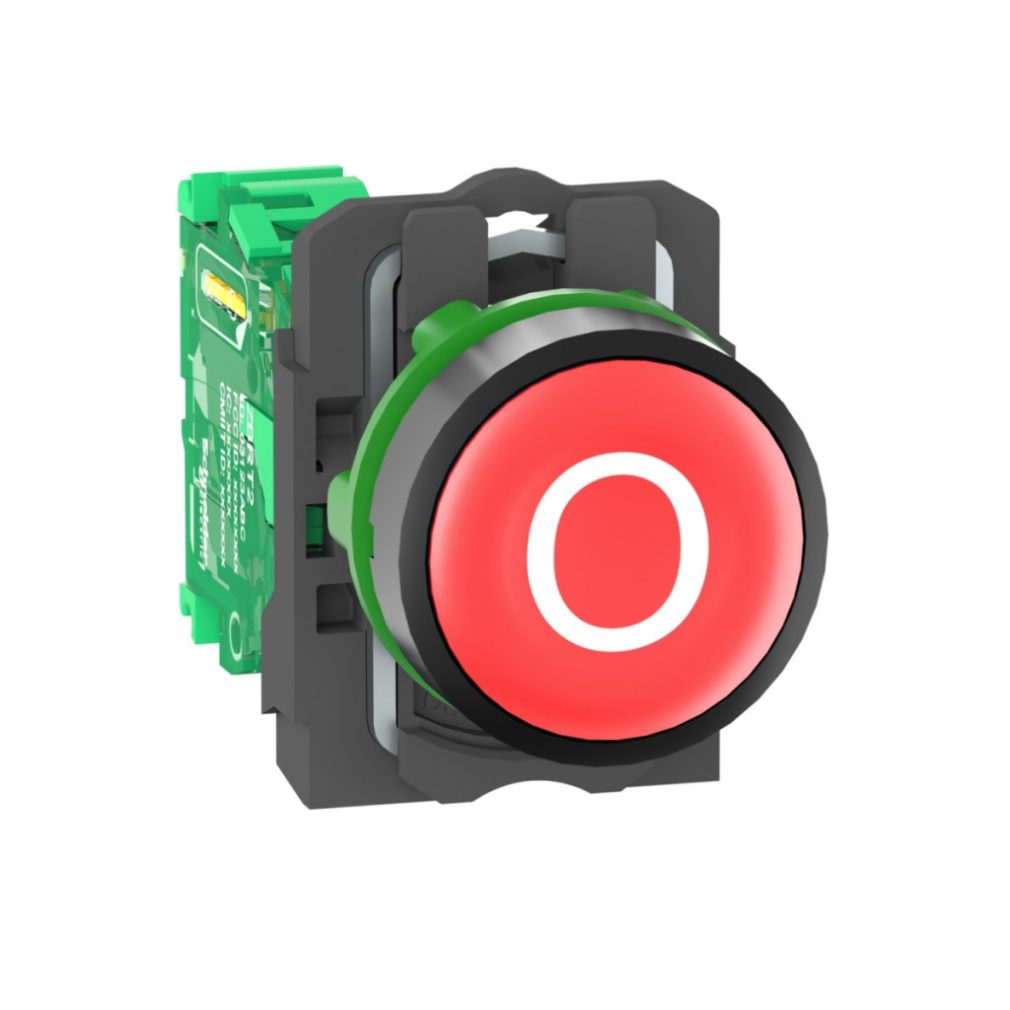

Butonul fără fir și fără baterie ZB5RTA432 din seria Harmony XB5R de la Schneider Electric este o soluție de control inovatoare și modernă, care reprezintă alegerea perfectă pentru mediile industriale în care cablarea ar fi dificilă sau costisitoare. Acest produs este rezultatul unei dezvoltări bine gândite, care combină confortul, fiabilitatea și designul ecologic. ZB5RTA432 este un buton roșu, marcat cu O (alb), cu revenire prin arc, care se potrivește într-un orificiu de montare standard de 22 mm. Caracteristica specială a acestui buton este că nu necesită cabluri sau baterii pentru a funcționa, deoarece energia mecanică generată la apăsare este suficientă pentru a emite un semnal wireless. Butonul necesită doar 10 N de forță pentru a funcționa și are o distanță de deplasare de 4,3 mm pentru apăsare completă. Butonul roșu, încadrat într-un cadru din plastic gri închis, este ușor de recunoscut și foarte vizibil chiar și în medii industriale. În ceea ce privește tehnologia de comunicații, ZB5RTA432 utilizează protocolul Zigbee green power de 2,4 GHz, care respectă standardul IEEE 802.15.4. Funcționând la o frecvență de 2405 MHz, transmițătorul cu antenă omnidirecțională are o putere de ieșire de 3 mW și poate comunica pe 16 canale diferite, asigurând o transmisie a semnalului fără interferențe. Semnalul este modulat utilizând tehnologia O-QPSK cu o lățime de bandă de 5 MHz. Transferul de date este extrem de rapid, cu un timp de detectare de numai 2 ms și un timp de răspuns de mai puțin de 2 ms. În ceea ce privește raza de acțiune, ZB5RTA432 nu are obstacole și poate transmite semnale până la 100 de metri distanță în zone deschise. Dacă receptorul se află într-o carcasă metalică și transmițătorul într-o cutie din plastic (tip XAL D), se poate obține totuși o rază de acțiune de 25 de metri. Dacă se utilizează și o antenă releu, raza de acțiune poate fi mărită până la 300 de metri. Este important de reținut că diverse obstacole pot reduce raza de acțiune: ferestrele de sticlă cu 10-20%, pereții din ipsos cu 30-45%, pereții din cărămidă cu 60%, pereții din beton cu 70-80% și structurile metalice cu 50-100%. ZB5RTA432 are un design extrem de durabil. Panoul frontal cu protecție IP66, IP67, IP69 și IP69K este rezistent la praf și apă, ceea ce îl face sigur pentru utilizare în spălătorii, medii din industria alimentară sau în aer liber. Clasa IK03 asigură protecție mecanică. Dispozitivul poate fi utilizat într-un interval de temperatură de la -40 la +70 °C, chiar și la o umiditate relativă de 95% (fără condens). Are o durabilitate mecanică remarcabilă, rezistând la 1.000.000 de cicluri de comutare și la accelerații semisinusoidale de 25g/6ms (6000 de impacturi) Accelerații semisinusoidale de 30 g/18 ms și 50 g/11 ms, precum și vibrații de 5 g (f=11-500 Hz) și ±10 mm (f=2-11 Hz).
Specificații tehnice Harmony XB5R ZB5RTA432
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau componentei: Transmițător fără fir și fără baterie
Denumire scurtă a dispozitivului: XB5R
Material panou frontal: Plastic gri închis
Material inel de montare: Plastic
Diametru de montare: 22 mm
Frecvență de transmisie: 2405 MHz
Clasa de emisie: 5M00G7W
Tip antenă: Omnidirecțională
Informații suplimentare
Forma unității de semnalizare: Rotundă
Tip actuator: Transmițător cu buton cu revenire prin arc
Profil actuator: Roșu, încastrat, O (alb)
Consum maxim de energie: 1 mW
Număr de canale: 16
Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Câștig antenă: 0 dBi
Adâncime de instalare: 42 mm
Înălțime totală CAD: 41,5 mm
Lățime totală CAD: 30 mm Adâncime totală CAD: 43 mm Cursă de funcționare: 4,3 mm (cursă completă) Forță de funcționare: 10 N C/O schimbare stare electrică
Robustețe mecanică: rezistență la cădere liberă de 1000 mm conform IEC 60068-2-32
Caracteristici de comunicare
Protocol port de comunicare: Zigbee green power la 2,4 GHz conform IEEE 802.15.4
Distanță maximă de detectare: 100 m în spațiu deschis, 25 m cu emițător în cutie de plastic, receptor în carcasă metalică, 300 m cu emițător în cutie XAL D, receptor în carcasă metalică și utilizând antenă releu
Timp de detectare: 2 ms
Timp de răspuns: < 2 ms
Putere de transmisie: 3 mW
Metodă de montare: Piuliță de montare sub cap: 2...2,4 N.m
Caracteristici de mediu
Interval de temperatură de funcționare: -40...70 °C
Interval de temperatură de depozitare: -40...70 °C
Umiditate relativă: 95% -40...70 °C fără condensare
Nivel de protecție IP: IP66, IP67, IP69, IP69K (panou frontal) conform IEC 60529
Nivel de protecție IK: IK03 conform IEC 50102
Durabilitate mecanică: 1.000.000 de cicluri Rezistență la impact: 25 gn (durată = 6 ms) pentru 6.000 de impacturi conform IEC 60068-2-27, 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gN (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la vibrații: 5 gN (f= 11...500 Hz) conform IEC 60068-2-6, +/- 10 mm (f= 2...11 Hz) conform IEC 60068-2-6
Compatibilitate electromagnetică
Test de imunitate la descărcări electrostatice: 8 kV (în aer liber, pe părți izolate) conform IEC 61000-4-2, 4 kV (contact, pe părți metalice) conform IEC 61000-4-2
Rezistență la câmpuri electromagnetice: 20 V/m (80...3000 MHz) conform IEC 61000-4-3, 6 V/m (3000...6000 MHz, distanță = 20 m) conform IEC 61000-4-3
Standarde și certificări
Standarde: CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508
Certificări de produs: C-Tick, UL, CSA, GOST
Omologări radio: ANATEL, ARIB T66, FCC, ICASA, RSS
