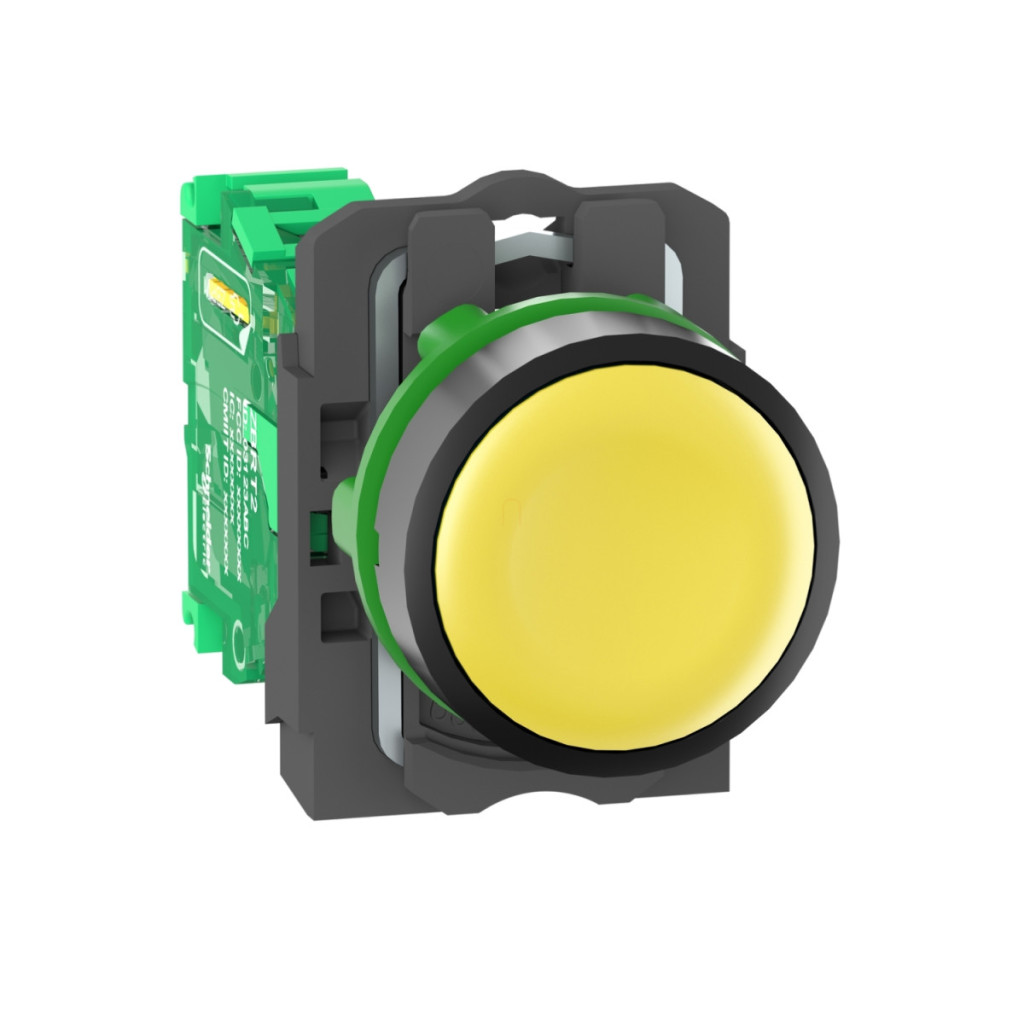

Butonul fără fir și fără baterie ZB5RTA5 din seria Harmony XB5R de la Schneider Electric oferă o soluție inovatoare pentru sistemele moderne de control industrial. Acest buton compact, cu diametrul de 22 mm, din plastic galben, are o funcție de revenire cu arc, fiind alegerea perfectă pentru medii în care soluțiile tradiționale cu cablu ar fi dificil sau costisitor de implementat. Butonul ZB5RTA5 nu necesită baterie sau sursă de alimentare externă pentru a funcționa; energia mecanică generată la apăsarea butonului este suficientă pentru transmiterea semnalului. Acest lucru reduce semnificativ cerințele de întreținere și impactul asupra mediului. Acesta utilizează protocolul Zigbee green power la 2,4 GHz, în conformitate cu standardul IEEE 802.15.4. Raza maximă de detectare a butonului poate fi de până la 100 de metri în spațiu deschis, în condiții ideale, iar această valoare scade în prezența diverselor obstacole (de exemplu, pereți sau structuri metalice). Este important de reținut că pentru utilizarea butonului este necesară o unitate receptoare adecvată, care nu este inclusă în pachet. În ceea ce privește parametrii tehnici, produsul se remarcă prin fiabilitate și durabilitate. Are o antenă omnidirecțională, 16 canale și tehnologie de modulație O-QPSK. Frecvența de transmisie a datelor este de 2405 MHz, iar consumul maxim de energie este de numai 1 mW. Clasa de transmisie a semnalului este 5M00G7W, lățimea de bandă este de 5 MHz, iar câștigul antenei este de 0 dBi. Dispozitivul are un timp de răspuns extrem de rapid, reacționând în mai puțin de 2 milisecunde, iar puterea de transmisie a datelor este de 3 mW. Butonul ZB5RTA5 are caracteristici de protecție remarcabile. Panoul frontal are protecție IP66, IP67, IP69 și IP69K conform IEC 60529, oferind o protecție excelentă împotriva prafului și a apei. Rezistența sa la impact este clasificată IK03 conform IEC 50102. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. În ceea ce privește umiditatea relativă, poate fi utilizat până la 95% fără condens. Durabilitatea mecanică a produsului este remarcabilă, rezistând la până la 1 milion de cicluri de comutare. Rezistența sa la vibrații este de 5 gn (f= 11...500 Hz) și +/- 10 mm (f= 2...11 Hz) conform IEC 60068-2-6. Rezistența sa la impact a fost verificată prin mai multe teste: 25 gn (durată = 6 ms) până la 6000 de impacturi, 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul accelerației semiondulei în conformitate cu IEC 60068-2-27. Pe baza testelor de compatibilitate electromagnetică, rezistă la descărcări electrostatice de 8 kV pe părțile izolate (IEC 61000-4-2), descărcări electrostatice de 4 kV pe părțile metalice (IEC 61000-4-2) și câmpuri electromagnetice de 20 V/m (80...3000 MHz) și 6 V/m (3000...6000 MHz, distanță = 20 m) (IEC 61000-4-3).
Schneider Electric Harmony XB5R - ZB5RTA5 date tehnice
Caracteristici generale
Familia de produse: Harmony XB5
Tipul produsului: Transmițător fără fir și fără baterii
Denumirea scurtă a dispozitivului: XB5R
Materialul inelului frontal: Plastic gri închis
Materialul inelului de montare:Plastic Diametru de montare: 22 mm Caracteristici wireless Frecvență de transmisie: 2405 MHz Clasă de emisie: 5M00G7W Tip antenă: Omnidirecțională Număr de canale: 1 5M00G7W
Tip antenă: Omnidirecțională
Număr de canale: 16
Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Câștig antenă: 0 dBi
Protocol port de comunicație: Zigbee green power la 2,4 GHz, în conformitate cu standardul IEEE 802.15.4
Distanță maximă de detectare: 100 metri în spațiu deschis, 25 m cu emițător în cutie de plastic și receptor în carcasă metalică, 300 m cu emițător în cutie de tip XAL D, receptor în carcasă metalică și antenă releu
Timp de răspuns: < 2 ms
Putere de ieșire: 3 mW
Caracteristici de funcționare
Tip buton de control: Transmițător cu buton cu revenire prin arc
Profil element de control: Galben, încastrat
Forma capului unității de semnalizare: Rotundă
Consum maxim de energie: 1 mW
Cursă de funcționare: 4,3 mm (cursă completă)
Forță de acționare: 10 N C/O pentru schimbarea stării electrice
Caracteristici mecanice
Adâncime de instalare: 42 mm
Înălțime totală CAD: 41,5 mm
Lățime totală CAD: 30 mm
Adâncime totală CAD: 43 mm
Durată de viață mecanică: 1.000.000 de cicluri
Robustețe mecanică: Rezistență la cădere liberă 1.000 mm, în conformitate cu IEC 60068-2-32
Condiții de mediu
Interval de temperatură de funcționare: -40...70 °C
Interval de temperatură de depozitare: -40...70 °C
Umiditate relativă: 95% la -40...70 °C, fără condens
Grad de protecție IP: IP66, IP67, IP69, IP69K (panou frontal) conform IEC 60529
Protecție IK: IK03 conform IEC 50102
Certificate și standarde
Standarde: CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508
Conformitate radio: ANATEL, ARIB T66, FCC, ICASA, RSS
