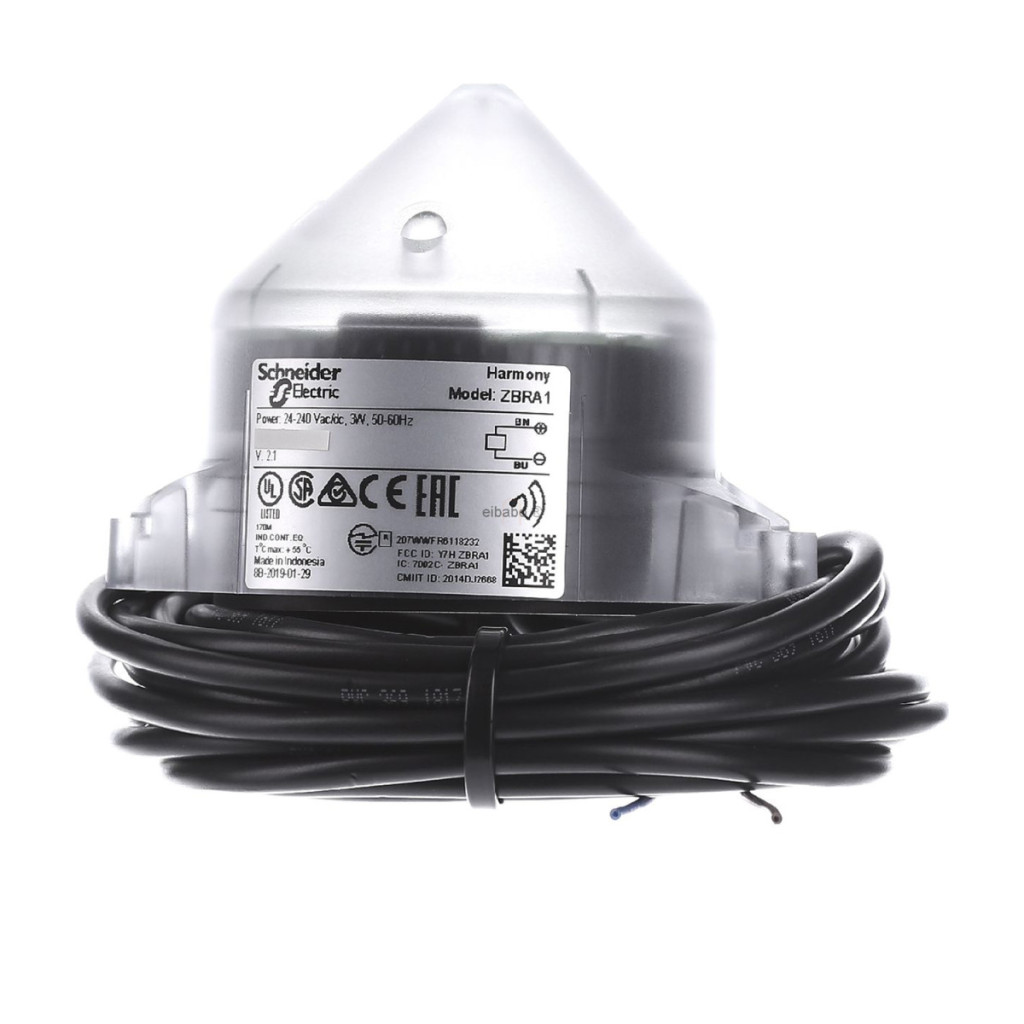

Antena releu Schneider Electric Harmony XB5R seria ZBRA1 este o soluție inovatoare fără fir și fără baterii, ideală pentru utilizarea în medii industriale cu dispozitive din ecosistemul wireless Schneider Electric. Acest dispozitiv transceiver este capabil atât de transmiterea, cât și de recepția semnalului, extinzând în mod eficient capacitățile de comunicare wireless în medii industriale. Antena releu ZBRA1 are capacități de comunicare remarcabile, funcționând la 2,4 GHz în conformitate cu protocolul Zigbee green power, în conformitate cu standardul IEEE 802.15.4. Cu antena sa omnidirecțională și câștigul de antenă de 0 dBi, oferă cea mai bună acoperire posibilă. Distanța maximă de detectare poate fi de până la 300 de metri dacă transmițătorul este amplasat într-o cutie de tip XAL D, iar receptorul este amplasat într-o carcasă metalică și utilizează o antenă releu. Acest lucru oferă o acoperire remarcabilă chiar și în medii industriale, unde diverse obstacole pot reduce eficiența transmisiei semnalului. ZBRA1 este extrem de flexibil în ceea ce privește alimentarea cu energie, deoarece poate funcționa într-un interval de tensiune de 24-240 V CA/CC la o frecvență de 50/60 Hz, ceea ce permite utilizarea sa în aproape orice mediu industrial. Consumul maxim de energie este de numai 4 W, asigurând o funcționare eficientă din punct de vedere energetic. Dispozitivul este proiectat pentru instalare verticală și are 2 LED-uri care indică starea de pornire și transmisia semnalului. Conexiunea electrică se realizează printr-un cablu flexibil cu 2 conductori, cu o lungime de 5 metri și o secțiune transversală de 0,34 mm², în conformitate cu standardul IEC 60947-1. Produsul are un cuplu de strângere de 0,6 Nm, ceea ce asigură o montare stabilă. Antena releului ZBRA1 este foarte rezistentă la influențele mediului și are protecție IP65 conform IEC 60529, care oferă protecție împotriva prafului și jeturilor de apă. Are o gamă largă de temperaturi de funcționare și poate fi depozitată la temperaturi cuprinse între -40 °C și +70 °C. Umiditatea relativă poate fi de până la 90% între -20 °C și +55 °C fără condens, în conformitate cu standardul ETSI EN 300 440-1. Dispozitivul este fabricat din plastic auto-stingător, ceea ce sporește siguranța. Protecția împotriva scurtcircuitelor este asigurată de o siguranță cu acțiune rapidă de 0,4 A. Dispozitivul este conform cu o serie de standarde și reglementări internaționale, inclusiv certificările CCC, UL, GOST, CSA, CE și C-Tick, care garantează o funcționare fiabilă pe diverse piețe. Antena releu ZBRA1 are dimensiuni compacte: 93 mm (3,66 in) lățime, 67 mm (2,64 in) înălțime și 91 mm (3,58 in) adâncime, ceea ce o face ușor de instalat în diverse aplicații.
Harmony XB5R, specificații tehnice ale antenei releu
Caracteristici cheie
Familia de produse: Harmony XB5R
Tipul produsului: Familie de produse fără fir și fără baterii
Denumire scurtă a dispozitivului: ZBRA
Scop: Dispozitive wireless din ecosistemul Schneider Electric
Aplicație stație de control: Transceiver (transmisie și recepție)
Culoare bază: Negru (RAL 9011)
Culoare capac: Transparent
Material: Policarbonat
Parametri de comunicare
Frecvență: Transmițător 2405 MHz, receptor 2405 MHz
Clasă de emisie: 5M00G7W
Tip antenă: Omnidirecțională
Protocol port de comunicație: Zigbee green power 2,4 GHz conform IEEE 802.15.4
Câștig antenă: 0 dBi
Distanța maximă de detectare: 300 m emițător în cutie de tip XAL D, receptor în carcasă metalică și utilizând antenă releu
Putere de transmisie: 3 mW
Număr de canale: 1
Tehnică de modulare: O-QPSK
Lățime de bandă: 5 MHz
Date electrice
Tensiune nominală de alimentare: 24...240 V c.a./c.c. 50/60 Hz - 10...10 %
Consum maxim de energie: 4 W c.a./c.c.
Poziție de funcționare: Verticală
LED indicator de stare: 1 LED verde pentru starea de pornire, 1 LED verde pentru transmisia semnalului
Categorie de supratensiune: III conform IEC 60664-1
Tensiune nominală de rezistență pe termen scurt: 4 kV 50 Hz conform IEC 60947-5-1
Tensiune nominală de impuls rezistentă: 4 kV
Conexiune electrică: cablu cu 2 conductoare 0,34 mm² - flexibil - 5 m conform IEC 60947-1
Cuplu de strângere: 0,6 N.m conform IEC 60947-1
Material carcasă: Plastic auto-stingător
Protecție la scurtcircuit: Siguranță cu acțiune rapidă de 0,4 A
Consum maxim de energie în W: 1 mW
Condiții de mediu
Temperatură de depozitare: -40 până la 70 °C
Umiditate relativă: 90 % la 20 până la 55 °C, fără condens, conform ETSI EN 300 440-1
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 61140
Grad de protecție IP: IP65 conform IEC 60529 la 55 °C 0,1 m
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IK: IK03 conform IEC 62262
Conformitate și certificări
Acorduri radio: RSS, SRRC, ANATEL, ARIB T66, FCC, ICASA
Certificări de produs: CCC, BT 2006/95/CE, UL, GOST, CSA, CE, C-Tick
Directive: 1999/5/CE - Directiva R&TTE, 2004/108/CE - Compatibilitate electromagnetică
Caracteristici mecanice
Rezistență la vibrații: +/-0,5 mm (f= 10…55 Hz) și 6 gn (f= 55…150 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 25 gn (durată = 6 ms) pentru 6000 de impacturi și 15 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Dimensiuni
Greutate netă: 0,2 kg
